　　　　　　　　　　　はじめに　　　2016（H28）年　11月 　　　　　【霜月：　しもつき　November　（昭和より91年）】

　　　　　　　　　　　気象衛星NOAAからの雲画像を受信して天気を予想する。　その「わくわく感」が、たまらなくイイです！

　　　　　　　　　　　メディアが報じる「気象情報、大気の状況」や当地の「観天望気※」を参考に、自然の不思議を実感できるのは楽しいことです。
　　　　　　　　　　　私のNOAA初受信は、1994年（H 6年）4月6日　18:30　NOAA-10 ( 137.500 MHz ) でした。

　　　　　　　　　　　ここでは、気象衛星NOAAのAPT電波(137MHz帯)を毎日受信し、概ね「日本列島付近」を切り取り掲載します。
　　　　　　　　　　　　　※なお、当地の「観天望気」は、こちらに掲載しました。←クリック一発

　　　　　　　　　　　【１】　NOAAは「ノア」と読みます。
　　　　　　　　　　　　　　 米国海洋大気庁「National Oceanic and Atmospheric Administration」の略称です。

　　　　　　　　　　　【２】　ＡＰＴは、気象衛星ＮＯＡＡから送られる「雲画像ファックス（WFM電波）」 (Automatic Picture Transmission)の略称です。

　　　　　　　　　　　　　　　APT電波の変調方式は、副搬送波周波数変調(SCFM)です。
　　　　　　　　　　　　　　　すなわち、2.40kHzの副搬送波(サブキャリア、sub carrier)をセンサーからのベース信号で振幅変調し、この副搬送波で
　　　　　　　　　　　　　　　137MHz帯の主搬送波(キャリア、carrier)を周波数変調（WFM：周波数偏移は50kHz）しています。(右旋回円偏波 CW )
　　　　　　　　　　　　　　　気象衛星NOAAの信号は、ドップラー効果を受けて、137MHz帯の主搬送波中心周波数が約±3kHzずれます。
　　　　　　　　　　　　　　　しかしFM変調信号であるため、受信音はほとんど変化（影響）はありません。ただ「受信する画像」の「画質」に影響します。
　　　　　　　　　　　　　　　したがって、ドップラー効果を打ち消す円偏波アンテナ（ターンスタイル、QFH型等）の使用が有効です。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　注：　右旋回偏波(CW: clockwise)、左旋回偏波(CCW: counter clockwise)

　　　　　　　　　　　【３】　下の雲画像はフリーソフト「WXtoImg」（WX to Image）による、赤外線多重波長解析（疑似カラー）などの画像です。
　　　　　　　　　　　　　　　　WXtoImg　取扱マニュアル（日本語版）へのリンク 　　←　クリック一発。

　　　　　　　　　　　　　　　【疑似カラー画像の処理概要】

　　　　　　　　　　　　　　　MCIR 　map colour IR (NOAA)
　　　　　　　　　　　　　　　海を青色に、地表を緑色にするために、NOAAセンサ4の赤外線画像を使います。
　　　　　　　　　　　　　　　高い雲は白く、低い雲は灰色に、地表と海を有色にし雲を明るく見せます。
　　　　　　　　　　　　　　　しかし、地表と海及び低い雲の区別は難しいかもしれません。
　　　　　　　　　　　　　　　暗い色は、より暖かい部分を示します。　　（赤外線：英語 Infrared 表記：IR）

　　　　　　　　　　　　　　　MSA 　Multispectral analysis (NOAA-# 2-4)
　　　　　　　　　　　　　　　多重波長解析は、NOAAチャンネル2画像とチャンネル4画像の分析に基づき
　　　　　　　　　　　　　　　どの領域が雲や地表か海かを判断します。
　　　　　　　　　　　　　　　その結果、鮮明な疑似色画像を表示します。
　　　　　　　　　　　　　　　疑似色を付ける機能が、[Options]の [Image and Movie Options...] にあります。
　　　　　　　　　　　　　　　この増強は調色(パレット)を使いません。また、温度表示は一般化されたものではありません。


　　　　　　　　　　　【４】　画像サイズの拡大・縮小　　（ＰＣ画面）
　　　　　　　　　　　　 　　①キーボードの[Ctrl]を押しながらマウスのスクロールボタンを回すと拡大縮小が連続してできます。
　　　　　　　　　　　　 　　②キーボードから、拡大（Ctrl と＋）、 縮小（Ctrl と－）、100%（Ctrl とゼロ）　を入力すれば、画像サイズの変更ができます。

　　　　　　　　　　　【５】　受信システム（参考） 　
　　　　　　　　　　　　　　　受信 A N T　： QFH-type (自作品の製作事例)　 、　および　　QFH-137 （市販品の組立事例） 　　←クリック一発
　　　　　　　　　　　　　　　受 　信　機 　： R 139　取説、調整、回路図など　 、　および　　R 139 （ARRL紹介資料）　　 　　 　 ←クリック一発

　　　　　　　　　　　【６】　気象衛星NOAA雲画像を受信する方法　　（実例編）　　　←　クリック一発

　　　　　　　　　　　　　　　★このサイトはカラーのＰＤＦファイルです。(小学生 高学年 以上向け解説です)

　　　　　　　　　　　【７】　現役・運用している気象衛星NOAAは！
　　　　　　　　　　　　　　　・気象衛星NOAAは、地球を高度約850km 、 約90分で一周　しています。　　　[ 太陽に同期して極軌道周回 ] 。
　　　　　　　　　　　　　　 　地上分解能が約４km(＠APT)、視野は約3,000 km です。　（2016年 １１月現在、運用中の衛星は、NOAA 15、18、19）

　　　　　　　　　　　　　　　NOAA15→137.620 MHz 　　　NOAA18→137.9125 MHz 　　　NOAA19→137.100 MHz

　　　　　　　　　　　　　　 ・このHPに掲載した画像は、元画像（受信画像／約2.4MB）の日本付近を切り取り、約 1.2 MBに容量圧縮
　　　　　　　　　　　　　　　 してから掲載しています。　 したがって、上記の地上分解能よりは、低下しています。

　　　　　　　　　　　　　　 ・気象衛星NOAAの運用状況サイト　　 　　　　　　　　　　　　　　　　 ← クリック一発。

　　　　　　　　　　　【８】　気象庁関連Webサイト
　　　　　　　　　　　　　　　・気象庁／気象衛星Web　　or　　【ひまわり8号リアルタイムWeb】　　← クリック一発。
　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (注釈) 　 TCA: 　Time of Closest Approach　・・・・・・・・・・・・　(衛星の至近点通過時刻)
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　 　 APT: 　Automatic Picture Transmission ・・・・・・・・　(自動画像伝送)
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 AOS: 　Acquisition Of Signal ・・・・・・・・・・・・・・・・　(衛星からの信号入感の瞬間)
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 LOS: 　Loss Of Signal ・・・・・・・・・・・・・・・・・・・・・・　(衛星からの信号消滅の瞬間)

　　　　　　　　　　　　　　※※　では、雲画像カレンダーをクリックするか、画面をスクロールして、ご覧ください　※※

　　　　　　　　　　　　　　　　　　毎日の「気象コメント」は、[日本気象協会HP] を参考に作成しています。詳しくは、tenki.jp[日本気象協会HP] をご覧ください。← クリック一発。　

　　　　　　　　　　　　　　　2016年　１月へ　２月へ　３月へ　４月へ　５月へ　６月へ　７月へ　８月へ　９月へ　１０月へ　１１月へ　１２月へ　　　　　　　　　　←クリック
　　　　 　過去画像へ　　2015年　　　　　　　　　　　３月へ　４月へ　５月へ　６月へ　７月へ　８月へ　９月へ　１０月へ　１１月へ　１２月へ　　　　　　 　　　　←クリック
　　　　　　－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

▼　平成28年11月08日＃１　（旧歴 10月 09日）

11/08 朝方 （火）　　 きょうの、　日本 付近は雨雲の通 り道になります。 九州から東海は 昼頃から雨の降 る所が多く、　雷 を伴うこともある 見込みです。 関東は午前は晴 れますが、　次第 に雲が増えて夜 は所々で雨でし ょう。 東北の日本海側 は昼前には雨雲 がかかり、　夕方 には太平洋側に も広がりそうです。 北海道は寒さが 和らぎ、　雪では なく雨の所がほ とんどでしょう。 沖縄は晴れそう です。

▼　平成28年11月07日＃３　（旧歴 10月 08日）　　【立冬】

11/07 夕方 （月）　 【立冬】 あすは低気圧が 急速に発達しな がら夜には北海 道に接近します。 北海道は日中は 雨の降る所が多 く、　寒気が入り 始める夜は次第 に雪に変わりそ うです。 また、低気圧か ら延びる前線が 日本海側から南 下するため・・・、 東北から九州の 日本海側は昼前 後から雨、局地 的に雷が鳴った り、　突風が吹く 恐れもあります。 太平洋側は午後 に雨の降る所が 多く、　夜は冷た い風が少しずつ 強まるでしょう。

▼　平成28年11月07日＃２　（旧歴 10月 08日）　　【立冬】

11/07 昼頃 （月）　 【立冬】 きょうは高気圧が 本州付近を広く覆 うため、ほぼ全国 的に晴れるでしょ う。 北海道は寒気の影 響で、日本海側は やや雲が多いです が、夕方にかけて は晴れ間が広がる 見込みです。 沖縄は夕方から雲 が多くなるでしょう。 最高気温は、北海 道から関東は、平 年を下回る予想で す。 北海道は12月上旬 並みの寒さが続き、 東北北部から関東 も11月中旬から下 旬並みで空気が冷 たいでしょう。

▼　平成28年11月07日＃１　（旧歴 10月 08日）　　【立冬】 　二十四節気のひとつで、　11月7日頃。　　立冬から立春の前日までが冬である。

11/07 朝方 （月）　 【立冬】 きょうは、　本州付 近は高気圧に覆わ れるでしょう。 沖縄と九州から東 北南部は多少雲が 出ますが、　おおむ ね晴れる見込みで す。 東北北部は朝まで 雲が広がりますが 次第に晴れるでし ょう。 北海道も晴れ間が でますが、　寒気の 影響で雲が多い見 込みです。 最高気温は関東か ら北海道で平年よ り低いでしょう。 東北や北海道は寒 さが続き、北陸や 関東も昼間は空気 が冷たく感じられそ うです。

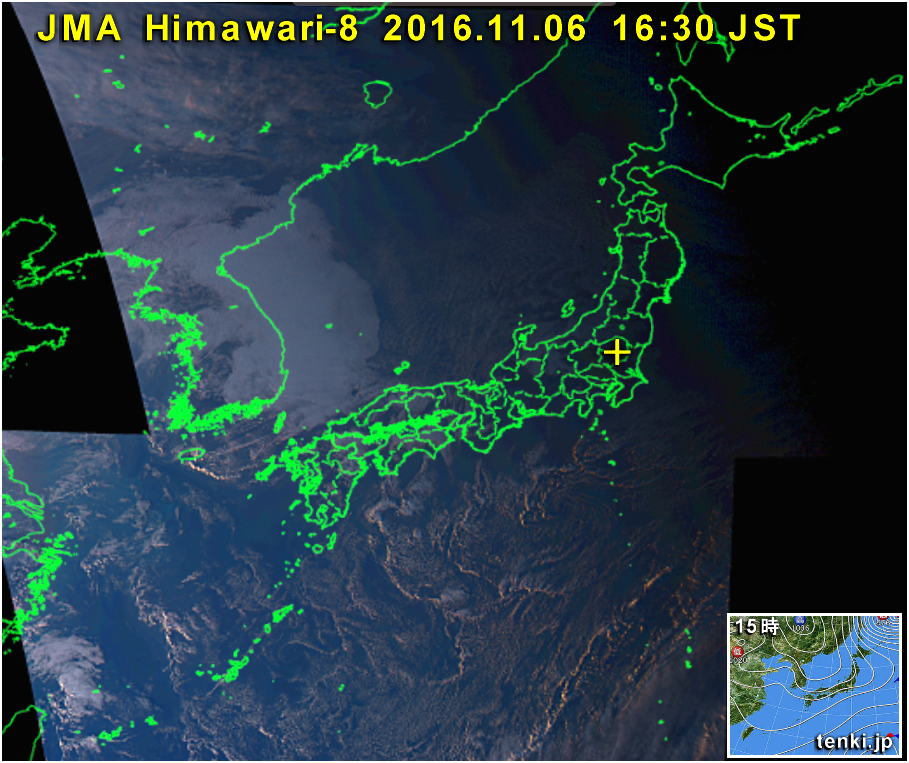

▼　平成28年11月06日＃３　（旧歴 10月 07日）

11/06 夕方 （日）　 あすは立冬です。 暦通り、あすの 朝は冷え込みが 強まるでしょう。 最低気温は札幌 は氷点下３度仙 台は３度と今シ ーズン一番冷え そうです。 東京や大阪も10度 を下回るでしょう。 日中は全国的に 晴れる見込みです。 大雪となった北 海道の日本海側 も晴れ間が広が るでしょう。 最高気温は北海 道や東北は平年 を下回った状態 が続きそうです。 関東は今日より ５度くらい低いでし ょう。

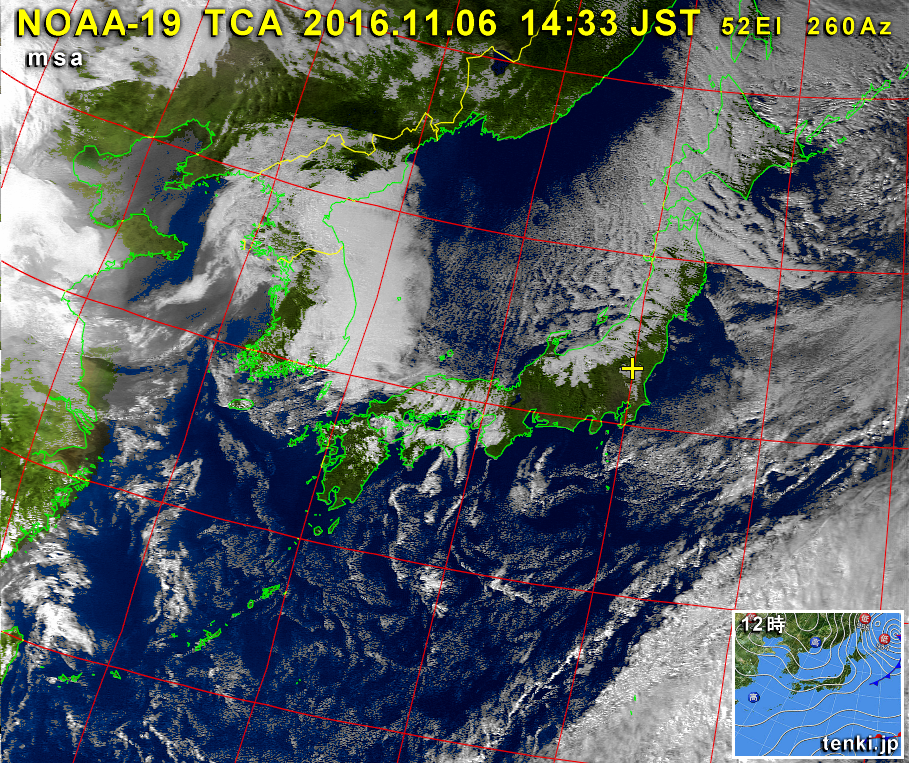

▼　平成28年11月06日＃２　（旧歴 10月 07日）

11/06 昼頃 （日）　 北日本に寒気が 流れ込んでいます。 北海道の北部は 雪が続くでしょう。 南西部もにわか 雪がありますが 東部は晴れそう です。 東北の日本海側 や北陸、山陰は 冬用のコートが 必要な寒さです。 東北の太平洋側 は日差しが多いで すが北風が身にし みるでしょう。 関東から山陽、 四国、九州は晴 れて快適な陽気 です。 沖縄も晴れるで しょう。

▼　平成28年11月06日＃１　（旧歴 10月 07日）

11/06 朝方 （日）　 きょうは、日本海側 と太平洋側で天気 が分かれます。 北海道は日本海側 を中心に雪で、ふぶ くでしょう。 師走並みの厳しい 寒さです。 東北の日本海側や 北陸、山陰は曇り や雨で、厚手のコ ートが必要な寒さ です。 北海道から東北の 太平洋側は日差し は多いですが北風 が身にしみるでしょ う。 関東～山陽と四国 九州は、晴れて20 度前後まで気温が 上がりそうです。 沖縄は晴れるでし ょう。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

▼　平成28年11月05日＃３　（旧歴 10月 06日）

11/05 夕方 （土）　 あすは強い寒気 が流れ込みます。 北海道は日本海 側やオホーツク海 側で雪が続き寒さ が厳しいでしょう。 東北の日本海側 や北陸、　山陰は 曇りや雨で厚手の コートが必要な寒 さとなりそうです。 北海道から東北 までの太平洋側 は晴れますが、 日差しの暖かさ より北風の冷た さが身にしみるで しょう。 関東から山陽～ 四国～九州は晴 れて小春日和が 続く見込みです。 沖縄は晴れるで しょう。

▼　平成28年11月05日＃２　（旧歴 10月 06日）

11/05 昼頃 （土）　 きょうは、高気圧 に覆われますが、 北海道付近を低気 圧が通るでしょう。 沖縄と九州から 東北南部にかけ ては晴れる見込 みです。 東北北部は雨が 降ったりやんだり で、雷を伴って局 地的に雨脚が強 まるでしょう。 北海道は広い範 囲で雪が降る見 込みです。 日中は九州から 東北南部は秋の 過ごしやすい陽 気でしょう。 沖縄は夏のよう な暑さが続きそ うです。

▼　平成28年11月05日＃１　（旧歴 10月 06日）

11/05 朝方 （土）　 きょうは、低気圧 や前線が北日本 に近づいてくる見 込みです。 北海道は湿った 雪が降り、大雪 になる所がある でしょう。 東北北部は雨で 雷の鳴る所があ るでしょう。 高気圧に覆われ る東北南部や関 東から九州、沖 縄は晴れて、行 楽日和になりそ うです。 西日本や東日本 は、日中は20度 前後まで気温が 上がって、過ご しやすい陽気に なるでしょう。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

▼　平成28年11月04日＃３　（旧歴 10月 05日）

11/04 夕方 （金）　 あすは九州から 関東、東北南部 は大体晴れて、 お出かけ日和で しょう。 最高気温は20度 前後の所が多く 過ごしやすい陽 気になりそうです。 北日本付近を前 線を伴った低気 圧が進むでしょう。 東北北部は雨や 雷雨になりそうで す。 北海道は広く雪 が降り、大雪とな る所もあるでしょ う。 札幌の最高気温 は２度と師走並み の寒さです。 沖縄は晴れて夏 日が続くでしょう。

▼　平成28年11月04日＃２　（旧歴 10月 05日）

11/04 昼頃 （金）　 きょうも、　北海 道では冬のよう な寒さが続き、 所々で雪が降る でしょう。 東北も気温があ まり上がらず、 空気は冷たいま まとなりそうで す。 日本海側では、 所々で冷たい雨 や雪が降るでし ょう。 北陸や関東から 九州にかけては 広い範囲で晴れ て、最高気温は 18度前後の所が 多い見込みです。 過ごしやすい陽 気でしょう。

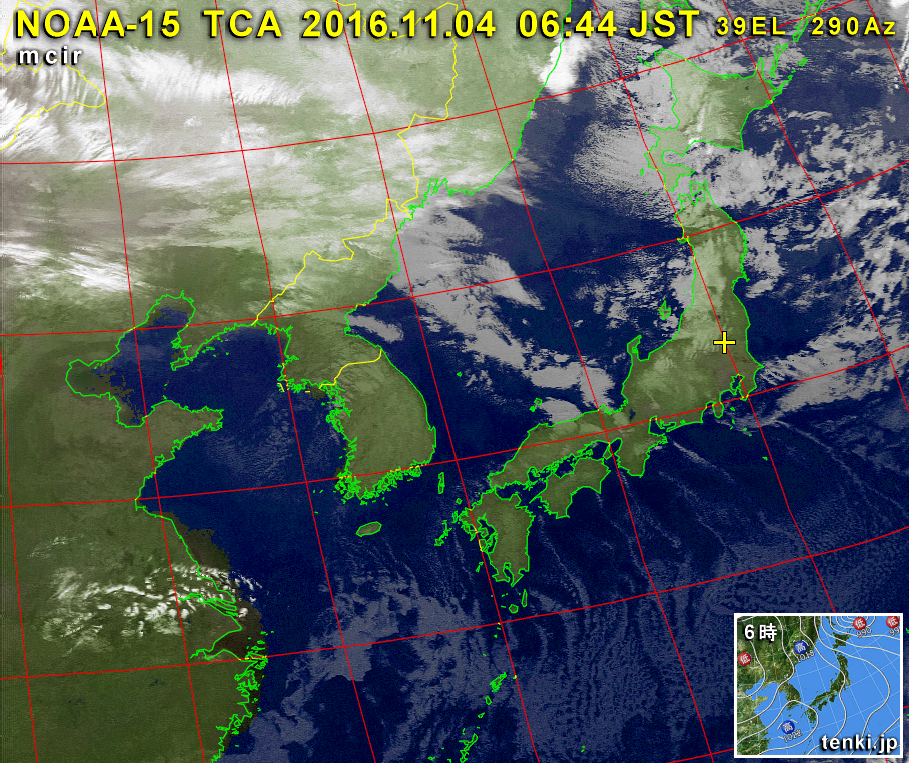

▼　平成28年11月04日＃１　（旧歴 10月 05日）

11/04 朝方 （金）　 きょうは、　九州 から関東にかけ ては、おおむね 晴れるでしょう。 北陸も次第に天 気が回復します が、新潟県では 昼ごろまで雨や 雷雨の所がある 見込みです。 東北の日本海側は 雲が多く、朝と夜を 中心に雨や雪が降 るでしょう。 北海道は日本海 側を中心に雪が 降る見込みです。 ふぶく所もある でしょう。 最高気温は東北や 北海道で平年より 低くなり、北海道で は12月上旬並みの 寒さとなる見込みです。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

▼　平成28年11月03日＃３　（旧歴 10月 04日）　　　【文化の日】

11/03 夕方 （水）　【文化の日】 あすは本州付近 が高気圧に覆わ れるため、　九州 から関東にかけ ては穏やかに晴 れる所が多いで しょう。 北海道は寒気の 影響で、日本海 側を中心に雪が 降りそうです。 東北の日本海側 も午前中は雨や 雪が降りますが 午後は晴れ間の 出る所がある見 込みです。 最高気温は関東 ～北は平年より 低く、北海道は 12月上旬並みの 寒さでしょう。 東海から西は過 ごしやすい陽気 です。

▼　平成28年11月03日＃２　（旧歴 10月 04日）　　　【文化の日】

11/03 昼頃 （水）　【文化の日】 きょうも、低気 圧が発達しなが ら北日本を通過 する見込みです。 北海道は冷たい 雨や雪が降るで しょう。 東北は日本海側 を中心に雨が降 り、風も強いで しょう。 北陸も断続的に 雨で雷が鳴るで しょう。 山陰も雲が多い 天気です。 関東から九州は おおむね晴れる でしょう。 最高気温は全国 的に平年より低 い所が多い見込 みです。

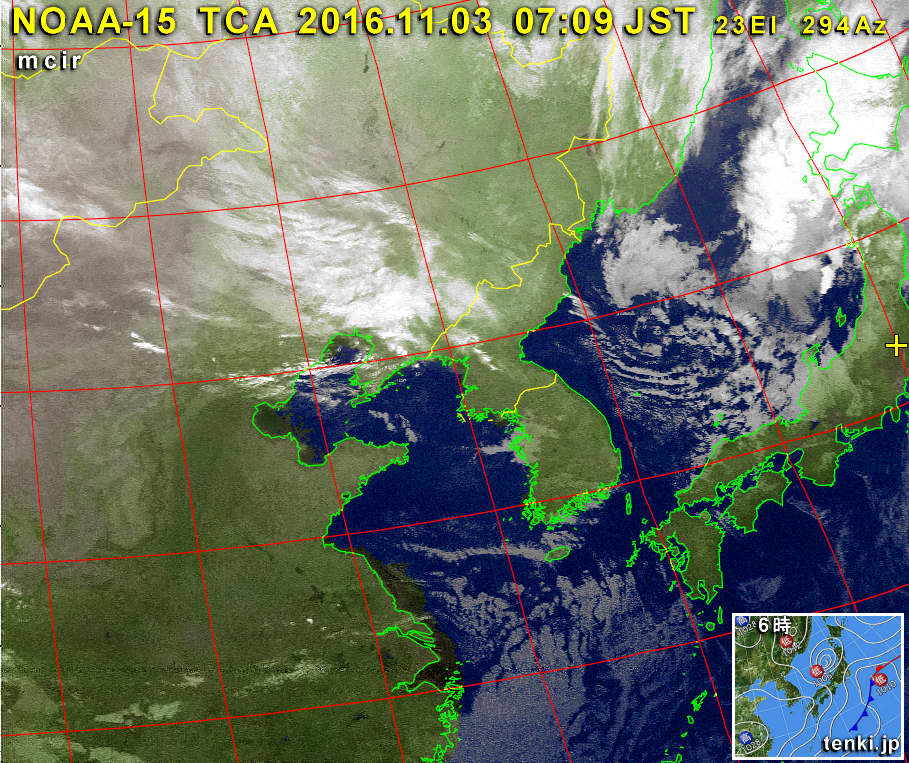

▼　平成28年11月03日＃１　（旧歴 10月 04日）　　　【文化の日】　　国民の祝日。　「自由と平和を愛し、文化をすすめる日」として定められた。

11/03 朝方 （水）　【文化の日】 きょうは、低気圧 が発達しながら東 北北部を通過する 見込みです。 低気圧に、近い 北海道は広い範 囲で雨や雪が降 るでしょう。 東北は日本海側 を中心に雨が降 る見込みです。 風が強まり荒れ た天気になる所 もありそうです。 北陸も強い雨や 雷に注意が必要 です。 山陰は雲が広が りやすいでしょう。 関東～九州にか けては太平洋側 を中心に晴れる 所が多い見込み です。 沖縄は雲が多い でしょう。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

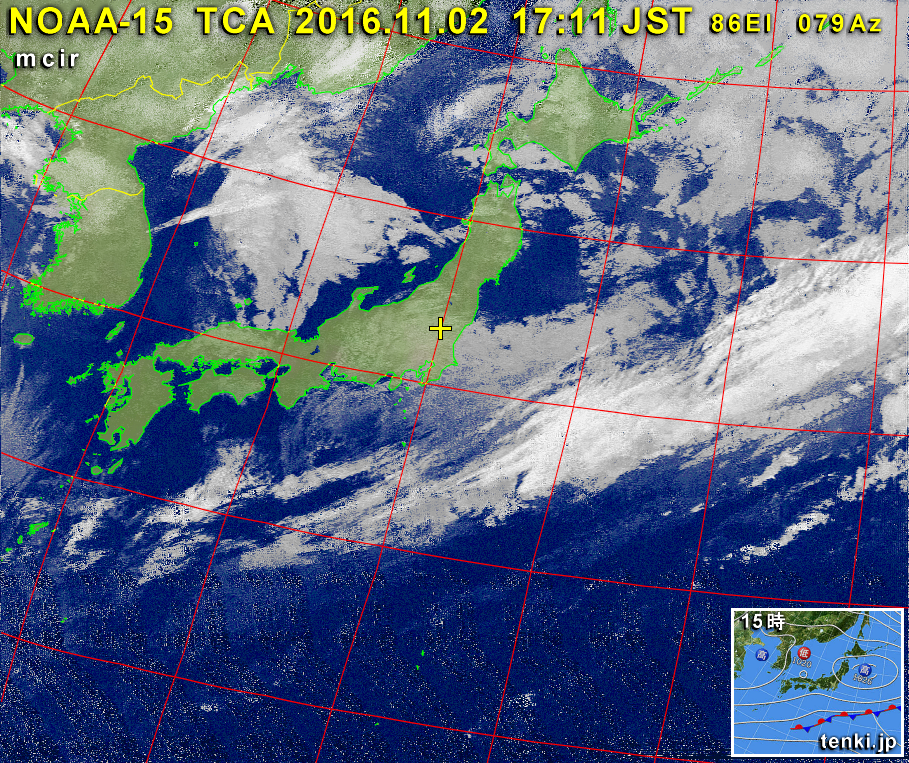

▼　平成28年11月02日＃３　（旧歴 10月 03日）

11/02 夕方 （水）　 あすは、低気圧が 発達しながら東北 付近を通過し強い 寒気が流れ込みま す。 北海道は雪や雨 で、平野部でも雪 の積もる所がある でしょう。 東北や北陸は大 気の状態が不安 定になり、局地的 に雨雲やカミナリ 雲が発達する見 込みです。 東北は暴風や高 波に警戒が必要 です。 関東は朝まで雨 ですが、日中は 天気が回復します。 東海から九州は 太平洋側を中心 に晴れて過ごしや すい陽気でしょう。

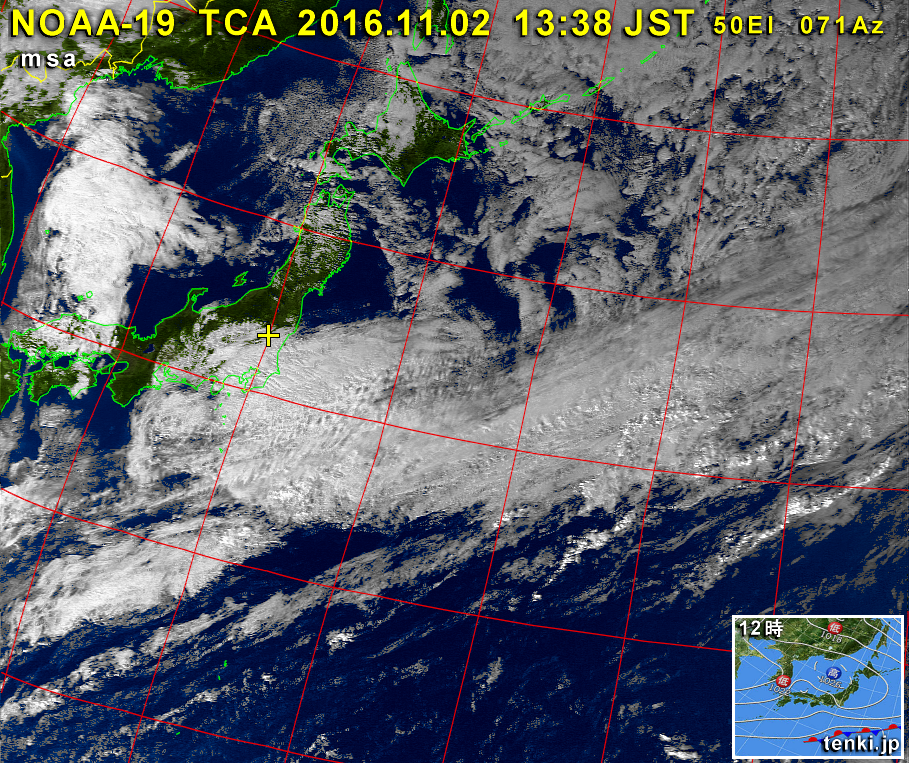

▼　平成28年11月02日＃２　（旧歴 10月 03日）

11/02 昼頃 （水）　 きょうも、　北海 道と東北は冷た い空気に包まれ たままでしょう。 日本海側ほど雲 が広がりやすく雪 や雨の降る所もあ る見込みです。 雲の多い関東も 気温がほとんど 上がりません。 東京都心の予想 最高気温は13度 と、　師走並みの 寒さでしょう。 東海～西はおお むね晴れて風も 比較的穏やかな 見込みです。 気温は20度前後 まで上がる所が 多く、日差しのも とでは快適でしょう。

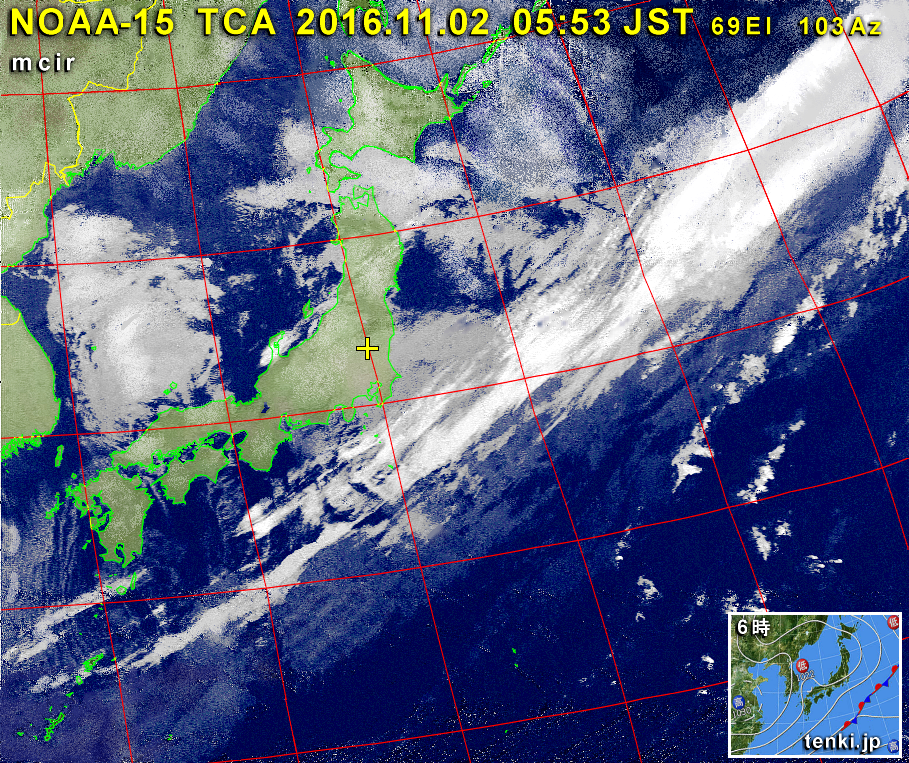

▼　平成28年11月02日＃１　（旧歴 10月 03日）

11/02 朝方 （水）　 きょうは、　北日 本に寒気が残り ます。 北海道と東北の 日本海側は所々 で雪や雨が降る でしょう。 気圧の谷や湿っ た空気の影響で 関東と中国地方 は雲が多い見込 みです。 山陰では雨の降 る所があるでしょ う。 沖縄も雲が広が りやすい見込み です。 他の各地は晴れ るでしょう。 最高気温は、北 海道と東北～関 東は11月下旬並 みで、空気の冷 たい一日となり そうです。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

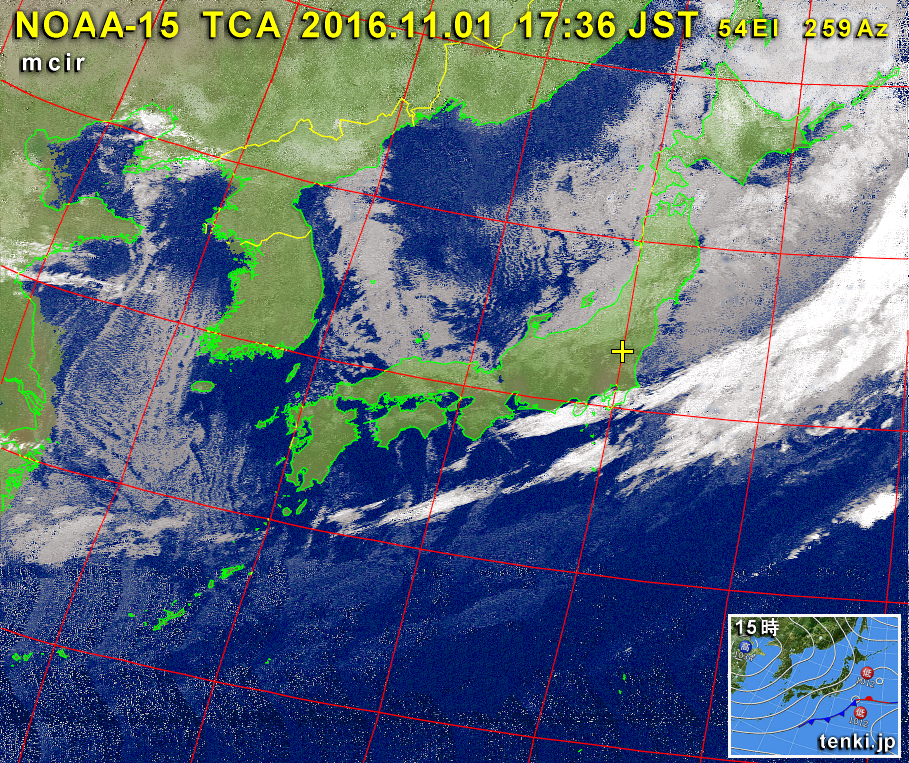

▼　平成28年11月01日＃３　（旧歴 10月 02日）

11/01 夕方 （火）　 あすは、　寒気の 影響で、北海道 や東北は日本海 側ほど雲が多く 所々で雨や雪が 降るでしょう。 関東は雲が広が りますが、　天気 の崩れはなく、 昼頃まで日の差 す時間もありそう です。 東海から九州は 広く晴れます。 山陰は曇りや雨 でしょう。 沖縄は、スッキリ しない天気です が、昼頃は晴れ 間がでそうです。 最高気温は全国 的に平年並みか 低いでしょう。

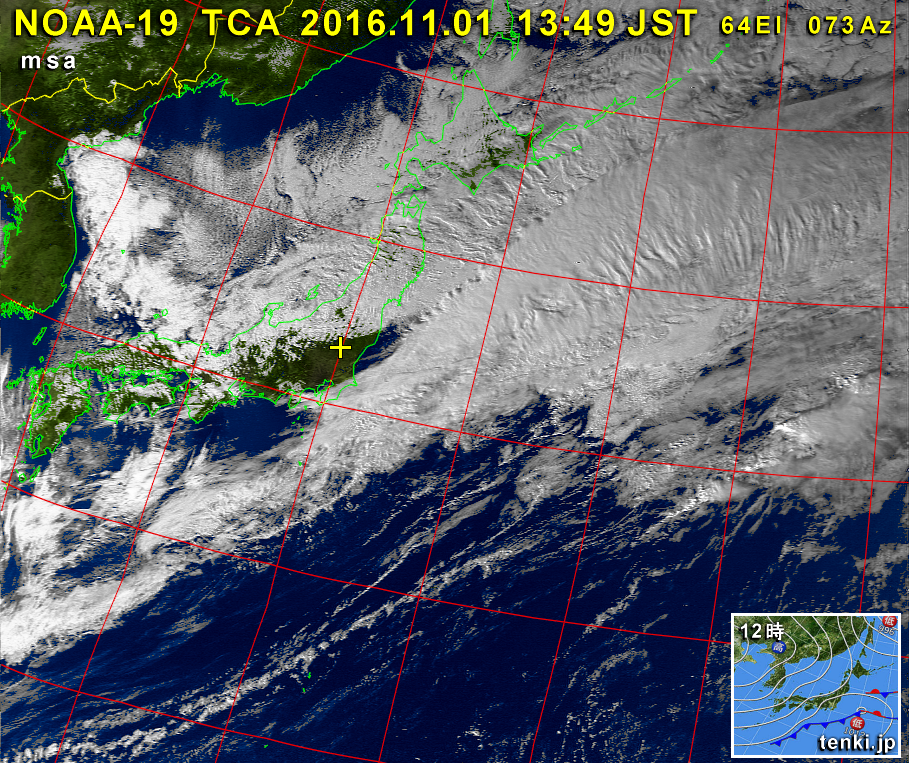

▼　平成28年11月01日＃２　（旧歴 10月 02日）

11/01 昼頃 （火）　 きょうは、　寒気 の影響で北海道 や東北の日本海 側は雪や雨が降 りやすいでしょう。 東北の峠では積 雪している所が あります。 東北北部の平地 でも雪が交じる 可能性があるで しょう。 北陸は雨や雷雨 となりそうです。 関東は午後は北 部を中心に晴れ てくる見込みです。 東海から九州は 晴れ、沖縄は昼 すぎから曇るで しょう。 最高気温は平年 並みか低い見込 みです。

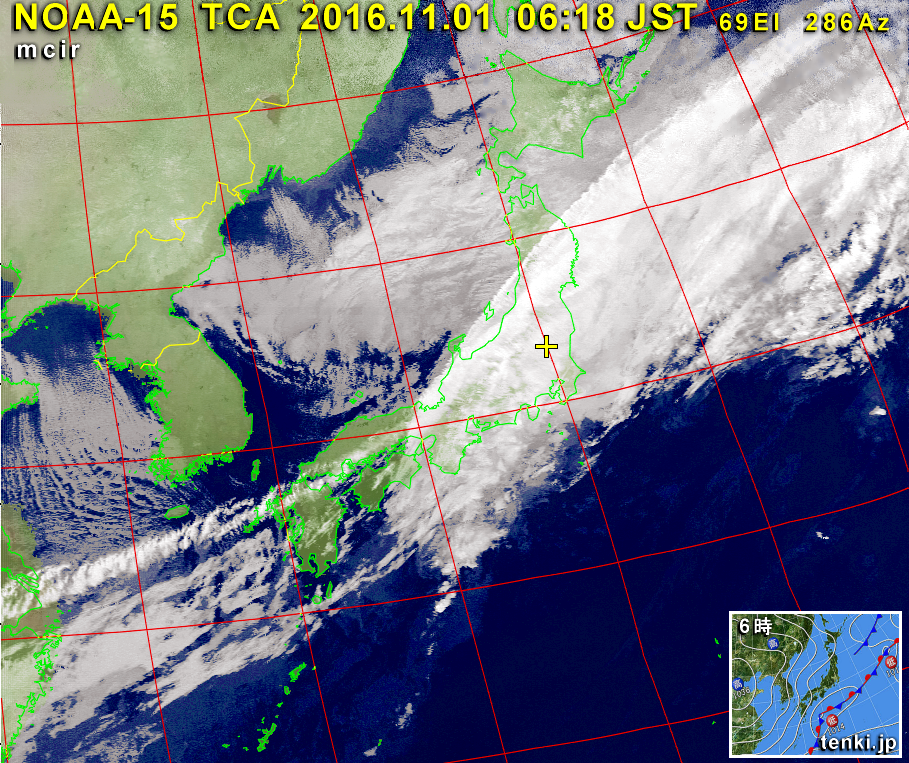

▼　平成28年11月01日＃１　（旧歴 10月 02日）

11/01 朝方 （火）　 きょうは、　東北 の平野部でも初 雪になる所があ るでしょう。 強い寒気が流れ 込んでいます。 北海道は北部や 南西部は雪で、 晴れる東部もに わか雪があるで しょう。 東北は昼頃まで 雨が降り、北部 は雪のまじる所 がありそうです。 北陸周辺は雨や 雷雨で、山陰も 雨の降る所があ るでしょう。 関東や東海から 九州は午前は所 々で雨ですが次 第に晴れる見込 みです。 沖縄は昼前から 曇り空でしょう。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

▼　　参　考　　【NOAA画像】　と　【ひまわり－８画像】　の比較事例　（２０１５．０７．１３　　１７：１０　JST）

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

▼　　　　参　　考　　図　　書

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
