はじめに　 　　　　　2010年(Ｈ２２年）５月
　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　◆　2010年(Ｈ２２年）３月末に、ナガラ電子工業から【　ＱＦＨ-１３７ (右旋円偏波受信用)　】が新発売されました。

　　　　　　　　　　　　　このＱＦＨ－１３７は、オールキット（ステンレス製）で、高さ　約 1m、前後左右　約 0.42m、質量 約 １.１ｋｇ、 コネクターは Ｍ-Ｊ 型

　　　　　　　　　　　　　組立は、添付の説明書（Ａ３サイズ一枚）を見ながら、付属の「アレン・ レンチ」で、８箇所の六角セットネジを締め付けるだけです。

　　　　　　　　　　　　　性能は、気象衛星NOAA(右旋円偏波)受信とACARS（エーカース）受信兼用です。（130MHz ～ 138MHz受信専用）
　　　　　　　　　　　　　【　参考　】　　円偏波のアニメーション　 　　←クリック一発


　　　　　　　　　　　◆　では、写真により、ビジュアル的に組立手順を説明します。　（エレメントの取付のみで簡単です・・・・・慎重にやっても２０分間ほどで完成！）

　　　　　　　　　　　　　なお、製品の【ＱＦＨ－１３７組立説明書（ＰＤＦ電子ファイル）】はここをクリックしてください。（ファイルはPDF形式でダウンロードできます）

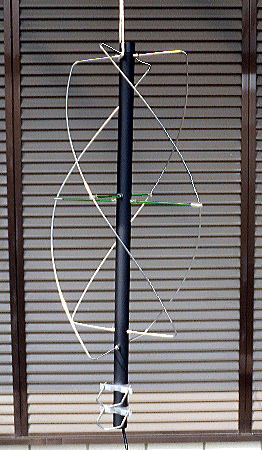

　　　　　　　　　　　↓　　外箱のスッティカーです。　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　↓　　組立完了時の写真です

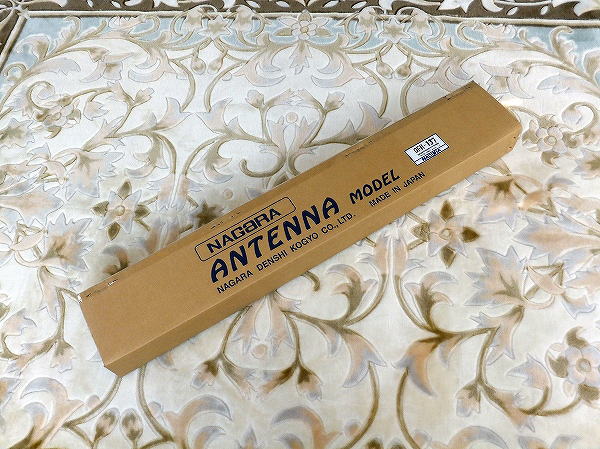

【１】宅配便で届いた 「 ＱＦＨ アンテナ　キット 」

　　　運送用の大きな段ボール箱から
　　　引き出したばかりの状態。

　　　←　箱のサイズ　１０６ × １７ × １０　ｃｍ

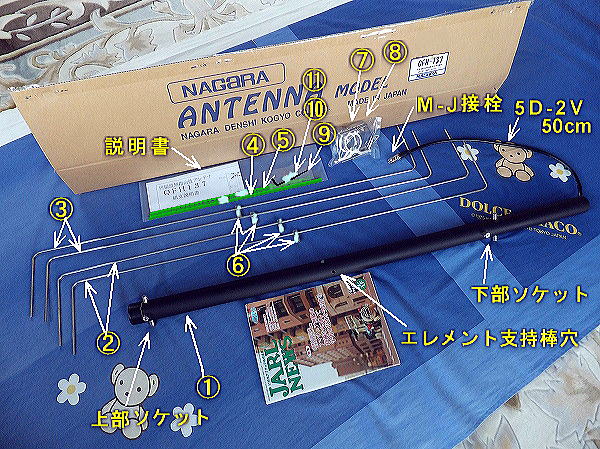

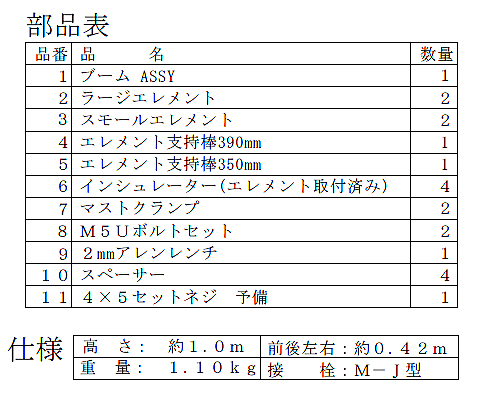

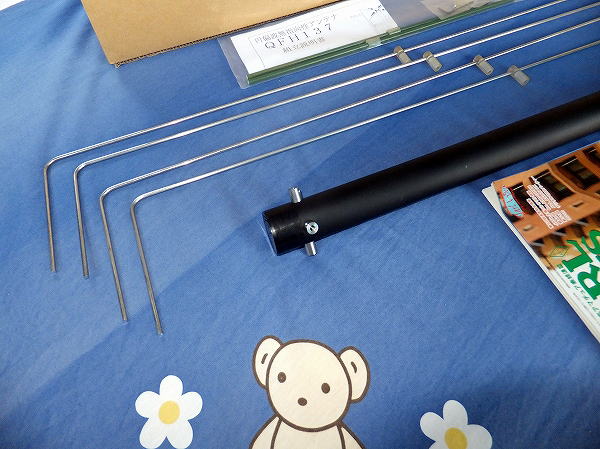

【２】梱包内容 （　組み立て材料一式 　）

※　5D-2Vの長さはブーム出口からM-Jコネクタまで・・・約５０ｃｍ 。
※　エレメントはステンレス製です。


【３】ブーム上部　（エレメント取付部・ソケット）


【４】ブーム上部　（エレメント取付部・ソケット）

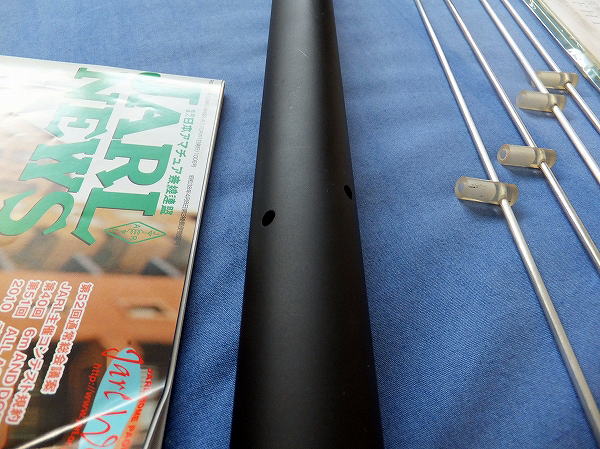

【５】ブーム中間部　（エレメント支持棒・貫通部）
　　　および支持棒挿入インシュレーター（シリコンゴム）

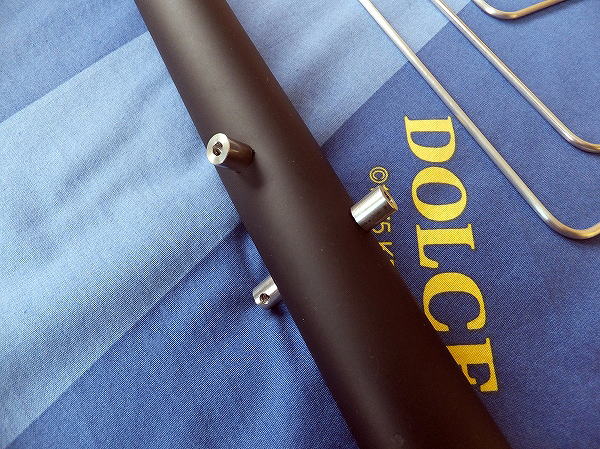

【６】ブーム下部　（エレメント取付部・ソケット）
　　および六角セットネジ

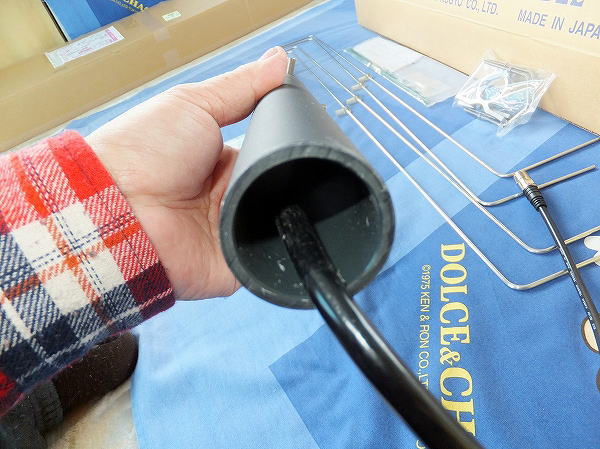

【７】ブーム／ボトム・ビュー
　　　ブーム外径＝３２ｍｍΦ

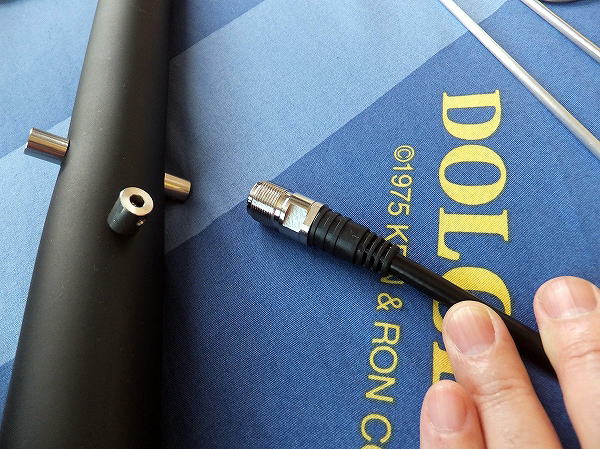

【８】同軸コネクター／M型接栓（Ｍ－Ｊ型・メス）

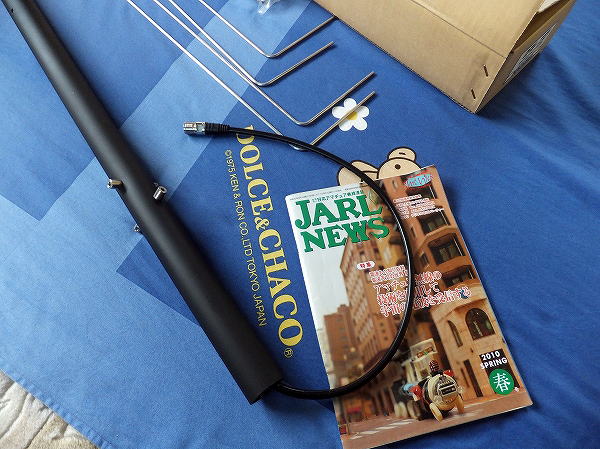

【９】同軸ケーブル全体（５D-２V／L=５０ｃｍ）
　　　

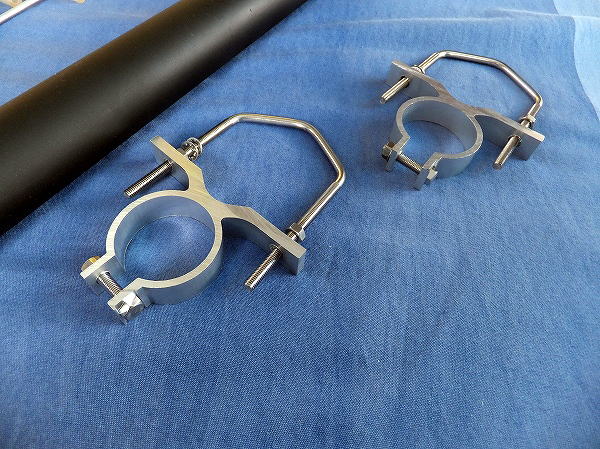

【１０】マストクランプおよびＵボルト
　　　　素材は、アルミとステンレス材
　　　　適合マストはΦ＝６０ｍｍまで

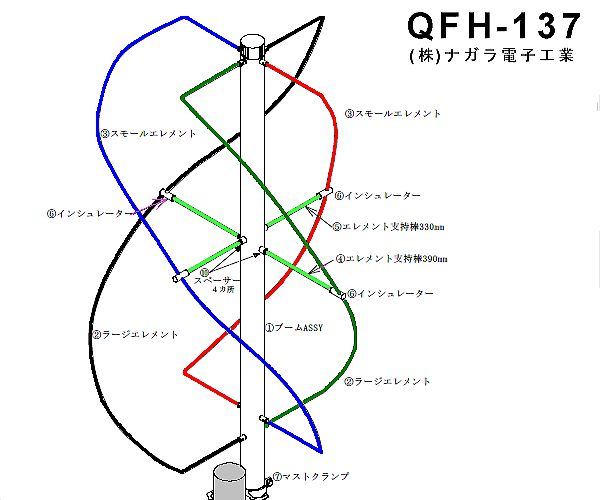

【１１】組み立て全体図

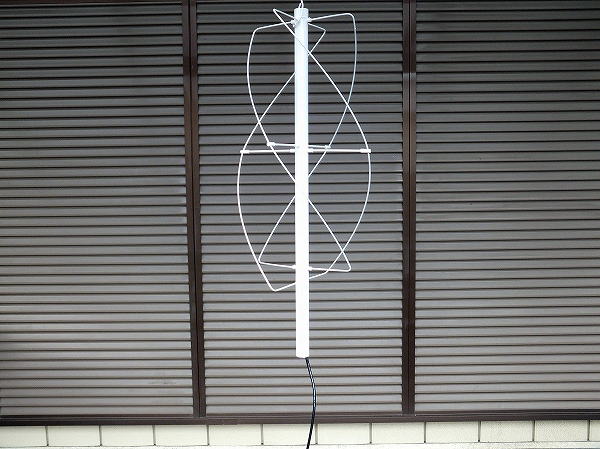

　　　　↓　組立完了時（再掲）

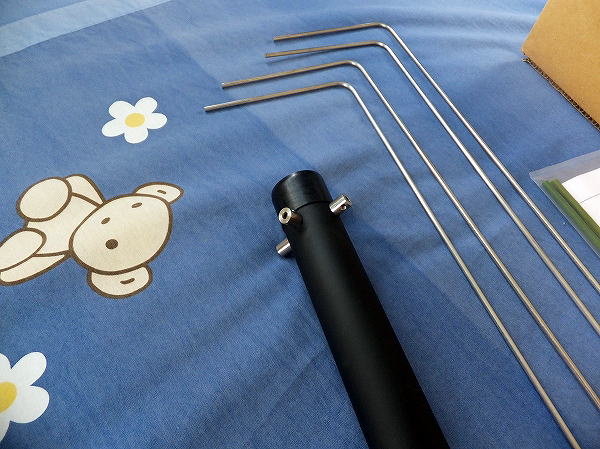

【１２】スモールエレメントとラージエレメントがあります。

　　　　六角セットねじは、軽く仮止め程度にしておくき
　　　　全体が組み上がったのち、本締めします。

　　　　（重要）下部のセット（取付け）は、下から見て反時計回りに
　　　　　　　　　エレメントがなるように取り付けます。

　　　　上部で固定したエレメントは、下部では１８０度回転させて
　　　　取付けます。

　　　　エレメントの上端・下端がセットできたら、エレメントは自然な
　　　　ままにしておきます。

　　　　これで、セットは終わりです。


　　　　この後、下記の「エレメント補強棒（支持棒）」を取り付けて

　　　　上部と下部の六角ボルト計８本を増し締めして完了です。

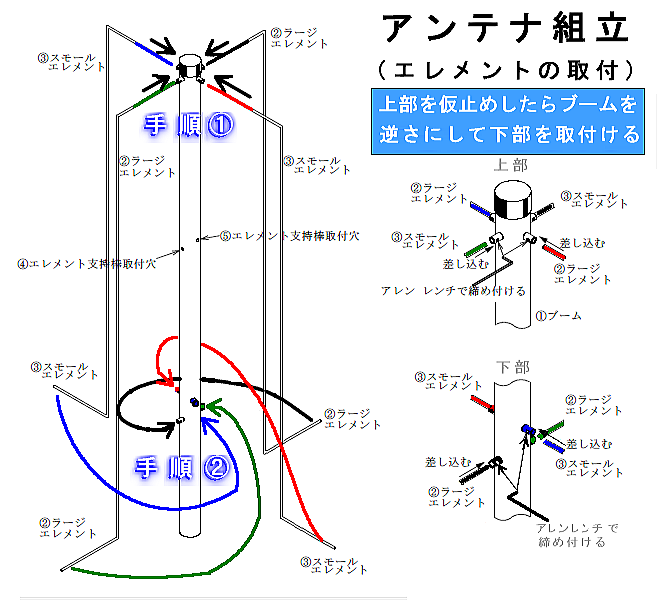

　　　　【参考】　エレメントの取付方法のポイント。
　　　　
　　　　エレメントの取り付けるのに、ちょっとコツがあります。
　　　　
　　　　①　まず、上部を取り付けます（六角ボルトは仮止め）
　　　　②　ブームを逆さにします。
　　　　③　つぎに、ブーム下部側を取り付けます。（仮止め）
　　　　　　 この際、エレメントを押しつけるようにすると★Good !です。
　　　　④　そして、ブームを正常に上向きにします。
　　　　⑤　最後にエレメント各部の六角ボルトを【増し締め】します。
　　　　⑥　エレメントはアンテナの上から見て反時計回りに取り付け
　　　　　 　ます。（最後に確認します）

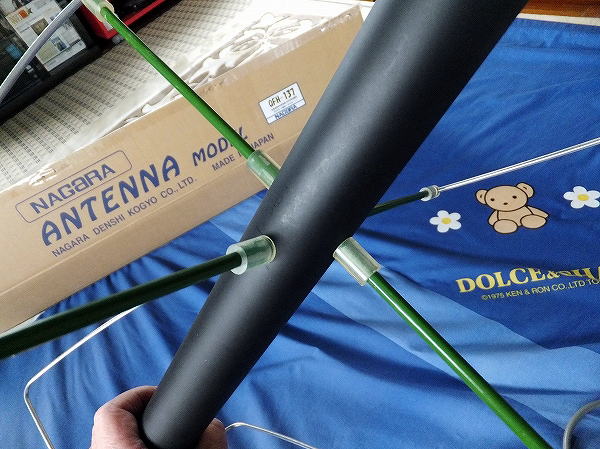

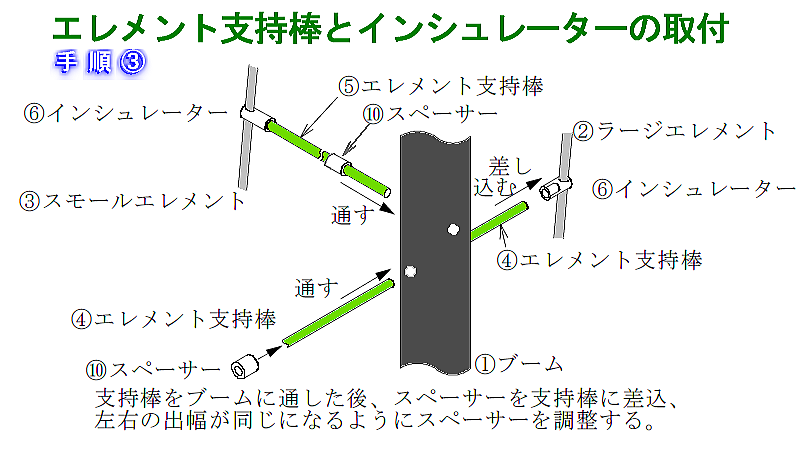

【１３】エレメント補強棒（支持棒）

　　　ブームの中に「同軸ケーブル」が
　　　通っていますので注意します。

　　　支持棒の出幅は左右対称にします。

　　　スペーサーで固定します。

　　　この後、エレメントのインシュレーター
　　　の奥まで支持棒をしっかりと挿入します。

　　　支持棒は、ラージまたはスモールの
　　　使い分けはありません。（上下もなし））


【１４】アンテナのトップビュー

　　　　エレメントは「反時計回り」です。

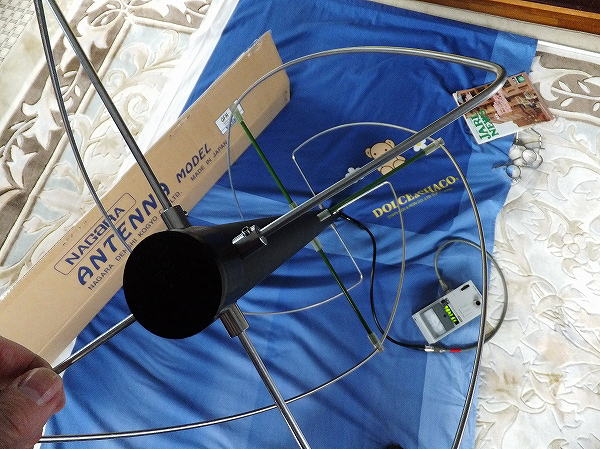

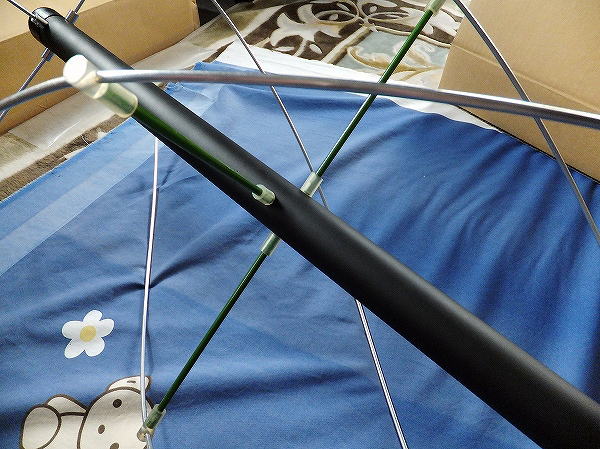

【１５】エレメントと補強棒（支持棒）のセット状況
　　　　みどりの支持棒に少量の水を付けると
　　　　スペーサーのスライドが楽に出来ます。


【１６】エレメント補強棒（支持棒）部のセット状況

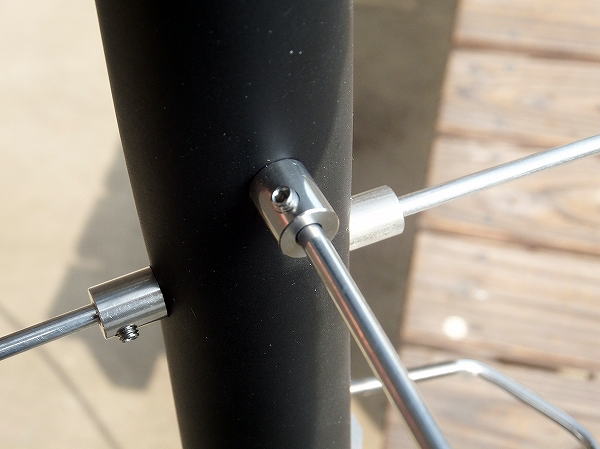

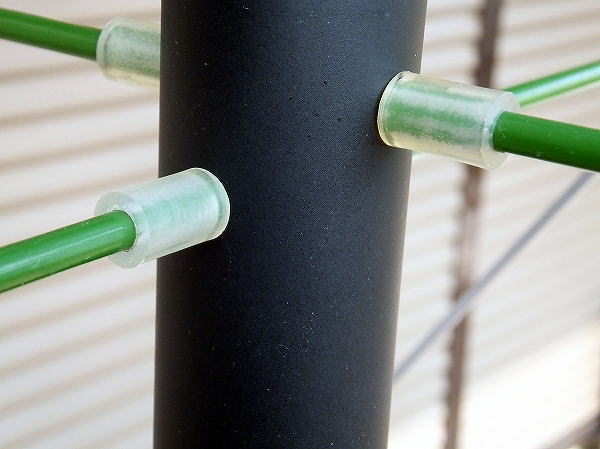

【１７】エレメント補強棒（支持棒）部の拡大


【１８】下部エレメントセット状況（六角ナットはしっかり締めます）


【１９】　塗　装
　　　　マリンイメージで白色塗装しました。
　　　　（塗装の必要性は、全くありません。好みです）

　←　　白色塗装（フッ素樹脂系）をして乾燥中・・・
　　　　（耐久年数 ： 13年～15年)
　　　　　シリコン系塗料でも耐候性がイイです。

　　　　　油性でも水性でも乾けば、耐久性は同じです。

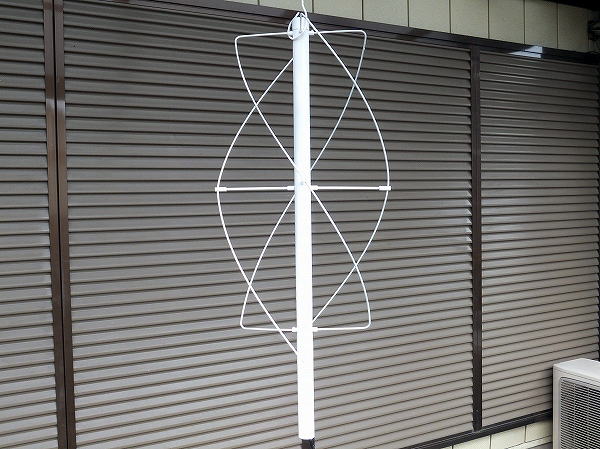

【２０】スモールエレメント・ビュー(view)

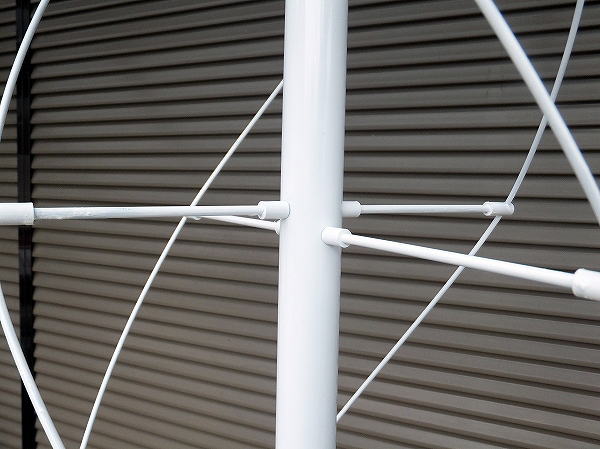

【２１】アンテナ中央部
　　　　エレメントと補強棒（支持棒）付近

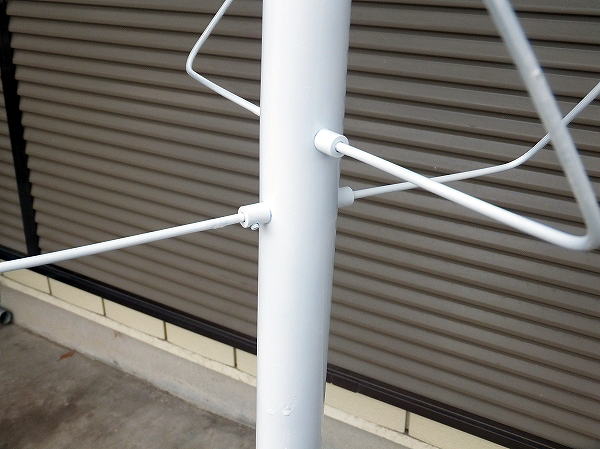

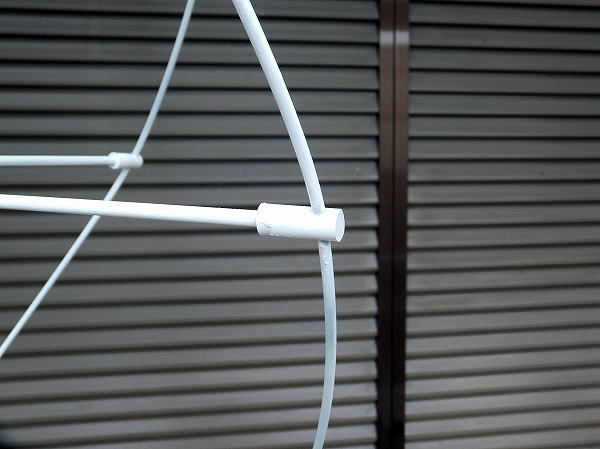

【２２】エレメントのインシュレーター部拡大


【２３】エレメント下部の状況
　　　　六角ボルトはペイントロックされます。★Good !

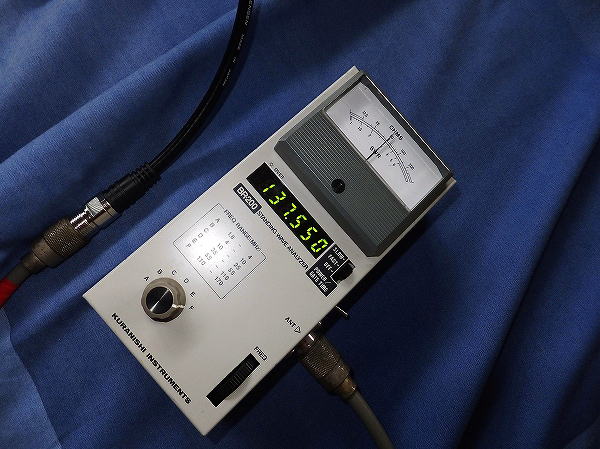

【２４】　アンテナ設置前のインピーダンス測定
　　　　　共振周波数＝137.550　　Z＝５１Ω

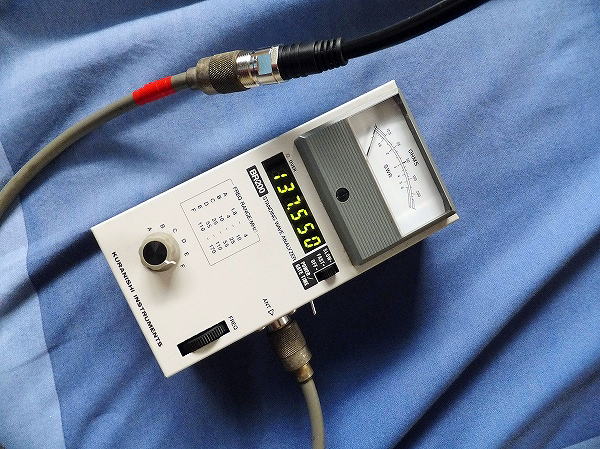

【２５】　アンテナ設置前のVSWR測定
　　　　　共振周波数＝137.550　　R= １.１２

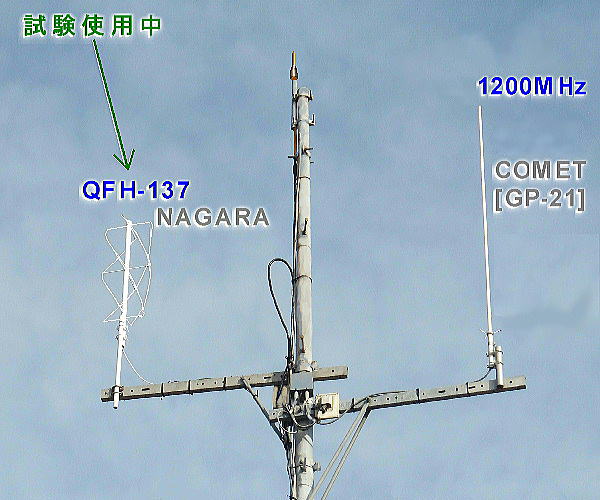

【２６】　試験使用中 (★Good !)
　　　　地上高約 １４[ｍ]に設置、腕金の影響を避けるため
　　　　約40[cm]継ぎ足してあります。

　　　　パンザーマストからは、約 １.３ｍ離しました。

　　　　試験使用結果は、カタログ通り優秀です。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　【完】　
