このエレメントの回転方向を逆に製作して失敗している方が
サイトで見受けられます。
NOAAは、右旋円偏波(CW: clockwise)で送信してます。
このため、模型を作り、これを基に正確に工作します。
★今回の試作は下記のサイトを参考にしました。
ビル・サイクスさんとボブ・コベイさん！ ありがとうございます。
http://www.askrlc.co.uk/ へのリンク
最初にＮＯＡＡ－ＡＰＴ受信音が２０秒流れます。ＰＣのボリュームを上げてお聴き下さい。

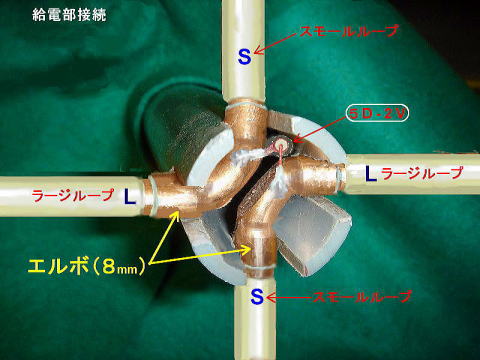

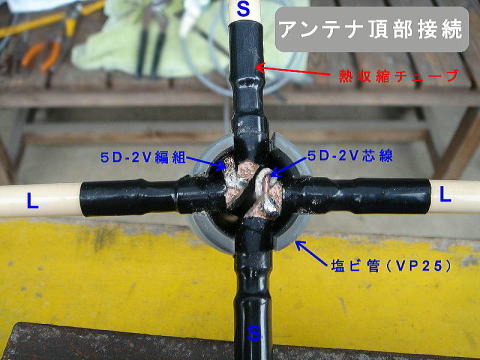

左の画像(ＣＧ)は、このアンテナの給電部です。
５Ｄ－２Ｖとエルボを使って接続します。
このエルボ使用は、私のアイディア（着想）です。
この頂部は、最後に「ホットボンド」で接着固定し
最後に塩ビキャップを被せて強度を持たせます。
◆特にエレメントの微風振動による同軸芯線の断芯が
無いようハンダ付けには注意してください。
製作要点： スモールエレメントとラージエレメントの
接続を間違いないことです。

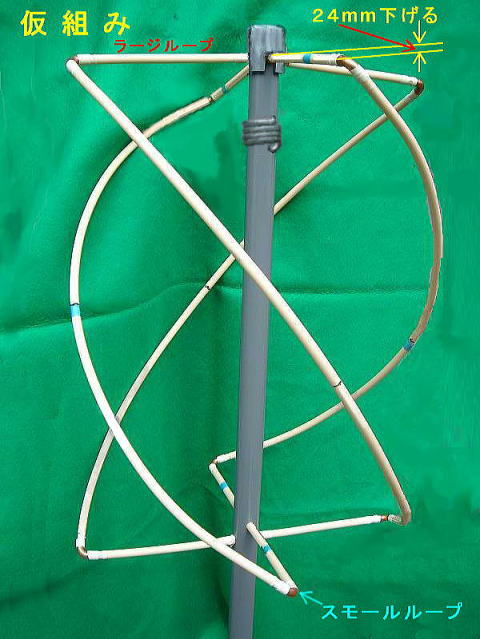

下の仮組写真を参考に製作してください。
塗装：酸性雨による銅パイプ腐食（緑青発生）防止にもなります。
http://www.inaba-denko.com/jp/pro/cf/index-sekou.htm へのリンク
上記「因幡電機産業株式会社」サイトに【銅管継手接合手順】の図解が
掲載されております。（２００Wの半田コテでも接合に無理があります）
ガスバーナーと液状フラックス等をお使い下さい
手順通りガスバーナーを使うと１箇所３０秒で接続完了します。
半田は、パイプとエルボの隙間に、瞬間的にスーッと染み込みます。
火傷予防に作業用革手袋をお使い下さい。

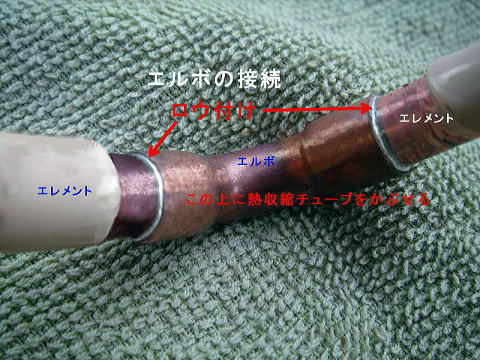

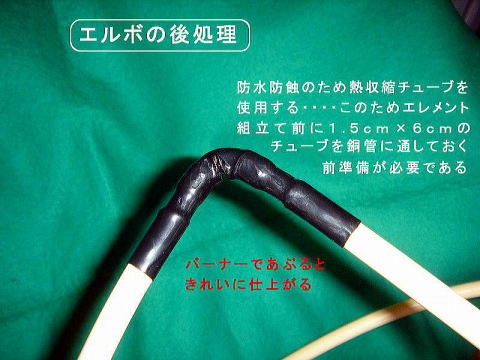

エルボ部分には、右写真のとおり銅パイプ腐食防止のためチューブを
被せてください。（接続する前にあらかじめパイプに通しておきます）

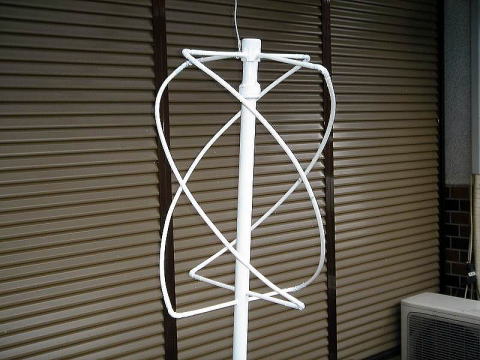

白色塗装（フッ素樹脂系）をして乾燥中・・・（耐久年数 ： 13年～15年）
塗装すると、見栄えがします。。。マリンイメージ !?
[アンテナ強度]
このまま横倒ししても、エレメントが曲がるような事はありません。
台風で吹き飛んでは危険ですので頑丈に製作します！

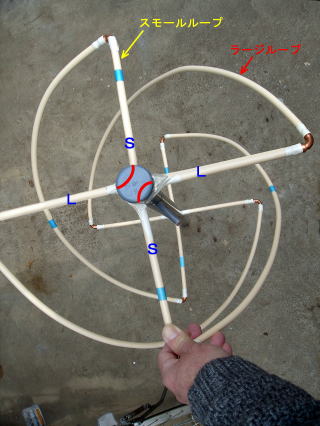

エレメントの加工が済みましたら、仮り組をしてみます。

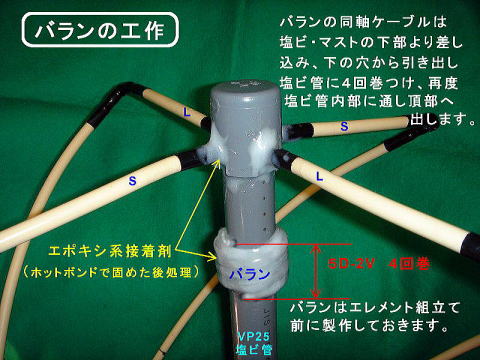

① バラン（Balun）作製

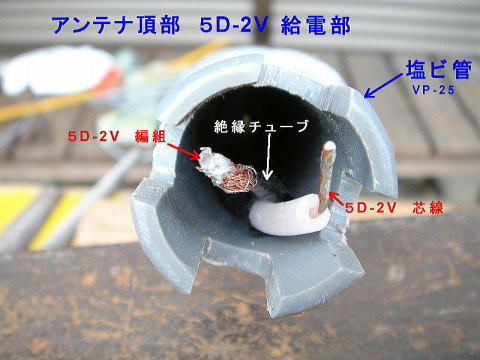

５D-２Vを塩ビ支柱（VP-25）の下端から通し、バランの下部穴から
支柱の外側に出し、４回巻き付け支柱の内部に差し込み、頂部に
先端をだします。木ハンマーでタタキながら巻き付けると簡単です。
② 支柱の穴に上下エレメントを通しテープで仮止めします。
つぎに、エルボでループエレメントを仮接続します。
③ この時点で、各部の寸法を確認します。
以上でプロトタイプの出来上がりです。
(プロトタイプ)
【５】支柱加工（頂部）
塩ビ支柱方向から見るとエレメントが真円に見えます。
（注）上部スモールループ材は２４mm下向きに曲げます。
ラージループ材は水平のままです。
※【エレメントとエルボの半田付けは仮組状態で１箇所づつ行います】※

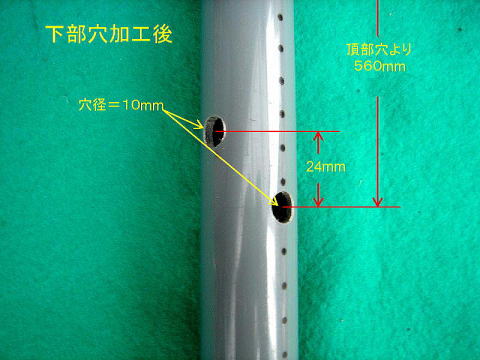

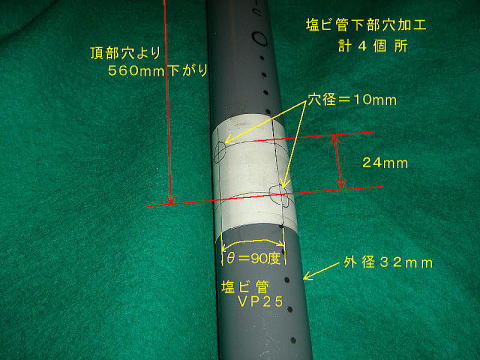

下部加工も、エレメントがスムースに貫通するように正確に穴位置を決めてください。
ここでは、１個づつ計４個の穴をあけることがコツです。
卓上ボール盤での「貫通あけ」は、正確に塩ビパイプ中心をセットしないと失敗します。

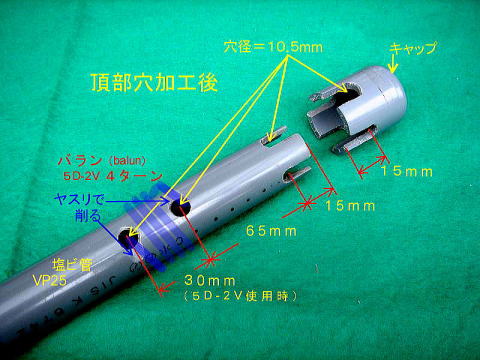

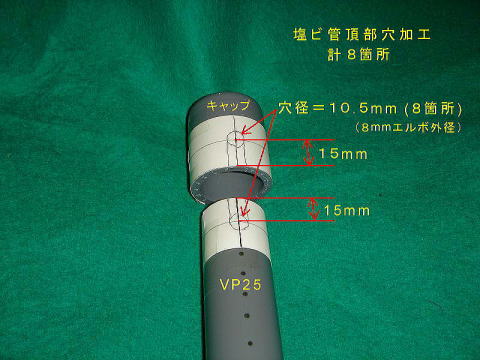

頂部の穴開け加工ですが、できるだけ正確に加工してください。
バランの穴は、同軸ケーブルを通し易いようにヤスリで斜めの溝を作ります。
このバラン（Balun）は、平衡ではないアンテナを同軸ケーブルに接続するためのフロートバランです。
したがって、出来るだけ給電部に近づけて巻き付けてください。ここでの６５mmは加工の容易さで決めました。

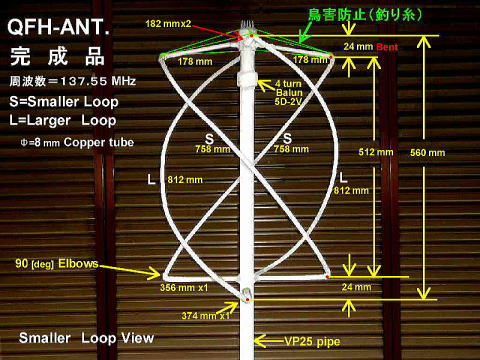

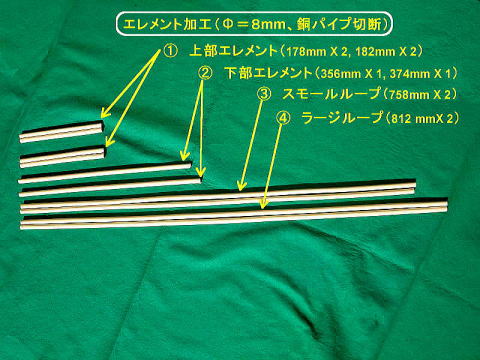

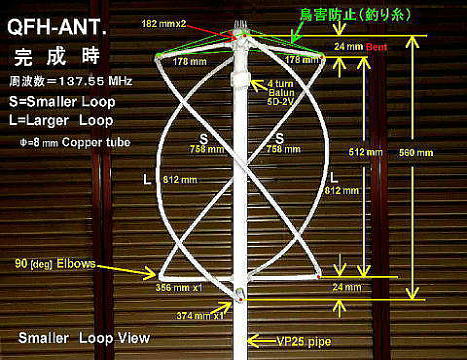

上部エレメント：１７８mm×２本 １８２mm×２本
下部エレメント：３５６mm×１本 ３７４mm×１本
スモールループ：７５８mm×２本
ラージ ループ ：８１２mm×２本

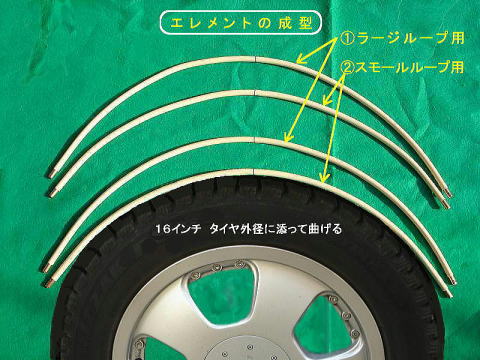

巻いてある銅パイプを真っ直ぐにするには、カーペット上で
足の指で踏みつけながらスライドさせると簡単です。

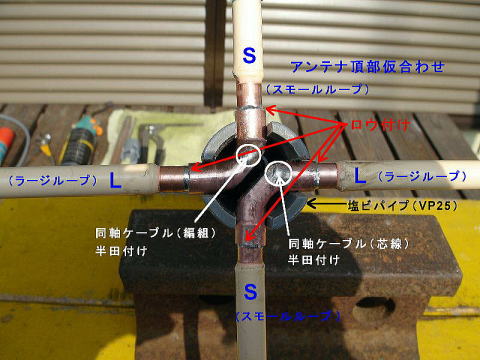

以下に給電部の加工詳細を示します。[スモールループ]と[ラージループ]の接続を何度も確認してください！
再生２０秒
↑クリック
円偏波のフェージングが無くなり、きれいな画像受信が出来ました！ ２０１０年（H２２年） ３月

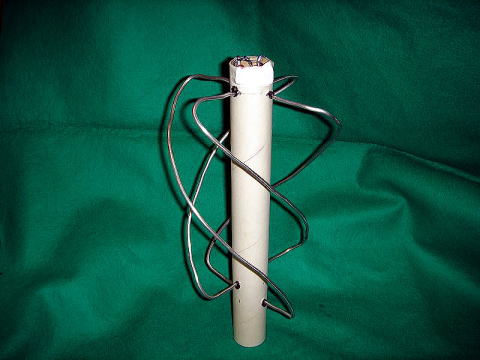

【１】学習しましょう・・・２の１ 写真は、スタディー模型です。(共振周波数137.550 MHz)
◆マスト取付後の共振周波数測定
当初設定の寸法のままで、共振周波数は右の通り★Good ! → １３７.５５０MHｚ ： VSWR＝１：１.２ Z = 51 Ω
（注）上部スモール水平材は２４mm下向きに曲げます。
ラージ水平材は水平のままです。
バランの写真は、完成後です。
【１】 ＱＦＨアンテナは気象衛星ＮＯＡＡがＶＨＦ １３７MHz(FM５０ｋHz）の電波で送ってくるＡＰＴ信号を受信するためのアンテナです。
「クワッドリファイラー へリックス アンテナ」（QuadriFilar Helix Antenna）の略称です。
【２】 NOAAは「ノア」と読みます。
米国海洋大気庁「National Oceanic and Atmospheric Administration」の略称です。
【３】 ＡＰＴは「気象衛星ＮＯＡＡから送られる雲画像ファックス」 (Automatic Picture Transmission)の略称です。
★【１】一般気象学 第２版 小倉義光 東京大学出版会 ＩＳＢＮ978-４－１３－０６２７０６－６
★【２】気象予報のための 天気図のみかた 下山紀夫 東京堂出版 ＩＳＢＮ978-４－490－20832－0
★【３】気象衛星画像の見方と使い方 長谷川隆司ほか オーム社 ＩＳＢＮ978-４－２７４－２０２１２－７
★【４】よくわかる気象・天気図の読み方・楽しみ方 木村龍治 成美堂 ＩＳＢＮ978-４－４１５－０２６８３－４
★【５】雲をみればわかる明日の天気 塚本治弘 地球丸 ＩＳＢＮ978-４－８６０６７－０６６－５
★【５】空の名前 高橋健司 光琳社 ＩＳＢＮ978-４－７７１３－０１２３－９
【６】完全図解 気象百科 櫃間道夫 オーム社 ＩＳＢＮ978-４－２７４－９４８８９－７
【７】最新・天気予報用語集 新田 尚 東京堂出版 ＩＳＢＮ978-４－４９０－１０７７５－３
【８】天気予報が楽しみになる本（小中学生向け） 渡辺博栄 数研 ＩＳＢＮ978-４－４１０－１３８２９－４
【9】健康気象学入門（相関指数 確率９割） 村山貢司 日東書院 ＩＳＢＮ978-４－５２８－０１６８７－３
なお、共振周波数が １３１.３０MHz付近にもありました。
ACARS(エーカース航空機関連データ通信の受信に使えますね。
周波数は、131.250、131.450、131.950MHz
（注：共振点は設置環境で変わりますので参考まで）

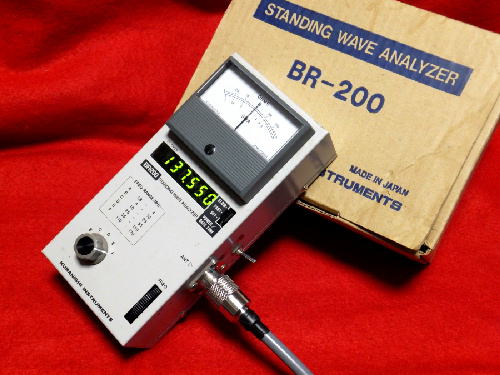

測定器は Ｋｕ ｒａ ｎｉ ｓhｉ 製
Standing Wave Analyzer ＢＲ－２００ を使いまた。
気象衛星 NOAA 受信方法・・・・詳細な解説です。
画像表示用ソフトは下記サイトから無料でダウンロードできます。

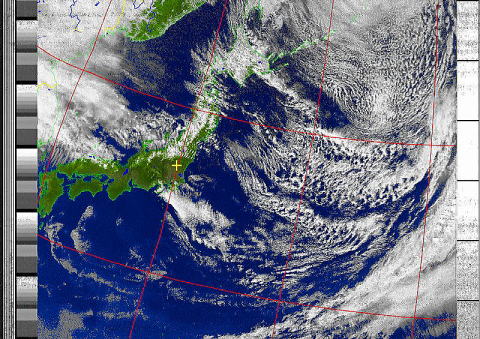

下の雲画像はNOAA 19のWXtoImgによるフォルス カラー画像です。

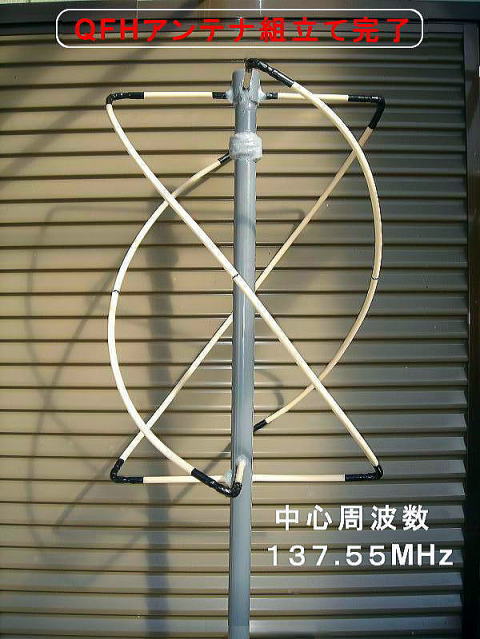

下は、試作した「QFHアンテナ」の完成時です

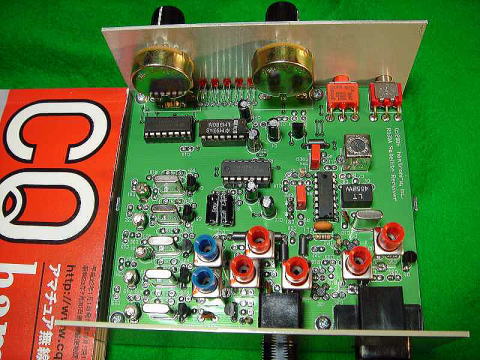

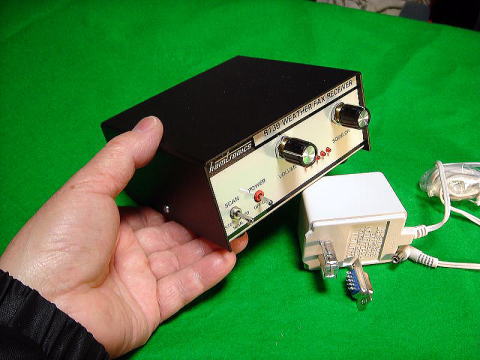

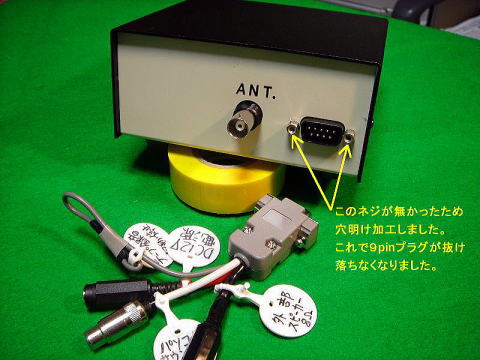

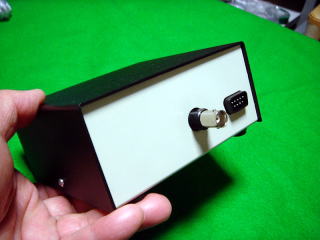

R139 Weather Fax Receiver
Channels : 137.100, 137.500, 137.620, & 137.9125MHz NOAA APT Satellites
and 137.400 Meteor.
【３】さて工作にはいります・・・・工具の準備

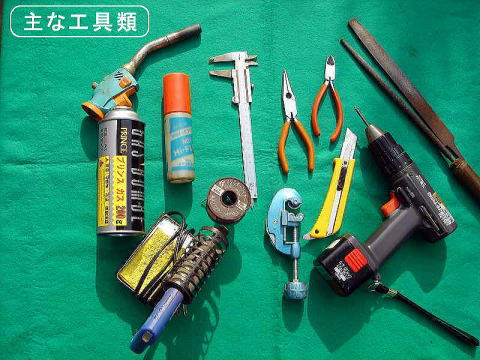

工作工具類を準備します。
特別な工具は、エレメントの接続（ハンダ付け）に使う
ガスバーナー、液体フラックスとハンダ（フラックス無し）
くらいですね。
近くの工務店（住宅設備工事店）から借りてきました。
ここには、ありませんが「ホットボンド用スティク」が必要です。
既製品QFHアンテナ情報
平成２２年３月末にナガラ電子工業から
ＱＦＨ-１３７が新発売されました。
販売価格 約 16,0００円
高さ 約1m
前後左右 約0.42m
重量 1.10Kg
当初、ICOMのIC-910D（受信帯域拡張済み）を使用しましたが、中間周波数帯域幅が１５kHzのため
ファックス信号にノイズが混じり、鮮明な画像受信ができませんでした。
APTの受信帯域幅は、30kHz～50kHzが必要ですので、受信機はこの帯域幅を扱えるものが好ましいです。
ワイドFMは一般な無線機では 230KHz、ナローFMは上述の通り15KHzですから、ＮＯＡＡはその間です。
そこで、R139専用受信機を購入しました。少し勿体ないと思いましたが円高の時期でしたので・・・・・
◆個人輸入しましたが、Eメール発注(2010年3月)後１０日で届きました（「PayPal」で支払、＄279）
[完]
「春分の日」の翌日 2010(H22).3.22 12:29 昼時の雲画像
エレメント腐食防止対策をしないとこうなりますよ
←ＱＦＨアンテナ

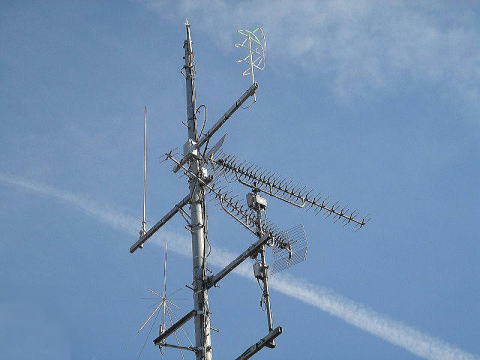

地上高１５ｍ
左：上段が１.２GHｚコーリニアGP-21 右：上段が今回製作のQFH
下段が広帯域デスコーンD-130 下段が地デジテレビANT
今回試作品

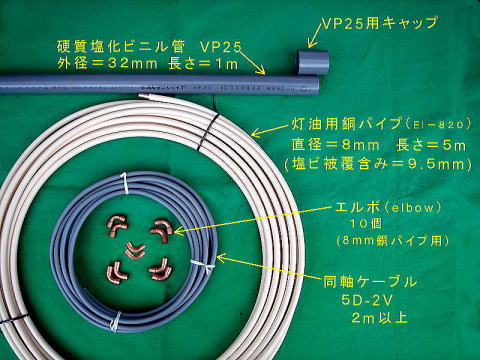

【４】材料の準備
【２】学習しましょう・・・２の２
おすすめデコードソフト
参考Ｗｅｂサイト （クリック一発）
Bill Sykes氏と Bob Cobey氏らのサイト資料によれば・・・・
ＱＦＨアンテナは円偏波アンテナで、最大利得は5.64[dBi]。
水平面の指向性は円形均一な特性であり、垂直面の半値角
は、１００[deg]で低仰角の信号受信を可能にしている。
エレメントの外形寸法は高さ５６０mm、直径３７４mmの円柱形。
－－－
八木アンテナなど指向性のあるもので、自動追尾するのが
理想的ですが、QFHアンテナの簡単な設備でも、良好な画像
が得られます。
「ＱＦＨ＋ハム用受信機＋パソコン」で、地上約８５０kmからの
APT雲画像が容易に得られます。
－－－
★下記のサイトは、ＮＯＡＡ画像受信について、とても参考になります。
ＰＤＦファイルです。(小学生高学年 以上向け解説です)
NOAA気象衛星雲画像を受信する方法 ← クリック一発
教材提供 ：日本宇宙少年団厚木分団 林正之氏
お問合せ先：財団法人日本宇宙少年団
発行 ：宇宙航空研究開発機構 宇宙教育センター
－eof－
