今日のNOAA雲画像

　　　　　　　　　　　はじめに　　　平成14年12月31日以前を一括して掲載します

　　　　　　　　　　　気象衛星NOAAからの雲画像を受信して天気を予想する。その「わくわく感」がたまらなくイイです！

　　　　　　　　　　　メディアが報じる「気象情報、大気の状況」や当地の「観天望気※」を参考に、自然の不思議を実感できるのは楽しいことです。
　　　　　　　　　　　私のNOAA初受信は、1994年（H 6年）4月6日　18:30　NOAA-10 ( 137.500 MHz ) でした。

　　　　　　　　　　　ここでは、気象衛星NOAAのAPT電波(137MHz帯)を毎日受信し、概ね「日本列島付近」を切り取り掲載します。
　　　　　　　　　　　　　※なお、当地の「観天望気」は、こちらに掲載しました。←クリック一発

　　　　　　　　　　　【１】　NOAAは「ノア」と読みます。
　　　　　　　　　　　　　　米国海洋大気庁「National Oceanic and Atmospheric Administration」の略称です。

　　　　　　　　　　　【２】　ＡＰＴは、気象衛星ＮＯＡＡから送られる「雲画像ファックス（WFM電波）」 (Automatic Picture Transmission)の略称です。

　　　　　　　　　　　　　　　APT電波の変調方式は、副搬送波周波数変調(SCFM)です。
　　　　　　　　　　　　　　　すなわち、2.40kHzの副搬送波(サブキャリア、sub carrier)をセンサーからのベース信号で振幅変調し、この副搬送波で
　　　　　　　　　　　　　　　137MHz帯の主搬送波(キャリア、carrier)を周波数変調（WFM：周波数偏移は50kHz）しています。(右旋回円偏波 CW )
　　　　　　　　　　　　　　　気象衛星NOAAの信号は、ドップラー効果を受けて、137MHz帯の主搬送波中心周波数が約±3kHzずれます。
　　　　　　　　　　　　　　　しかしFM変調信号であるため、受信音はほとんど変化（影響）はありません。ただ「受信する画像」の「画質」に影響します。
　　　　　　　　　　　　　　　したがって、ドップラー効果を打ち消す円偏波アンテナ（ターンスタイル、QFH型等）の使用が有効です。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　注：　右旋回偏波(CW: clockwise)、左旋回偏波(CCW: counter clockwise)

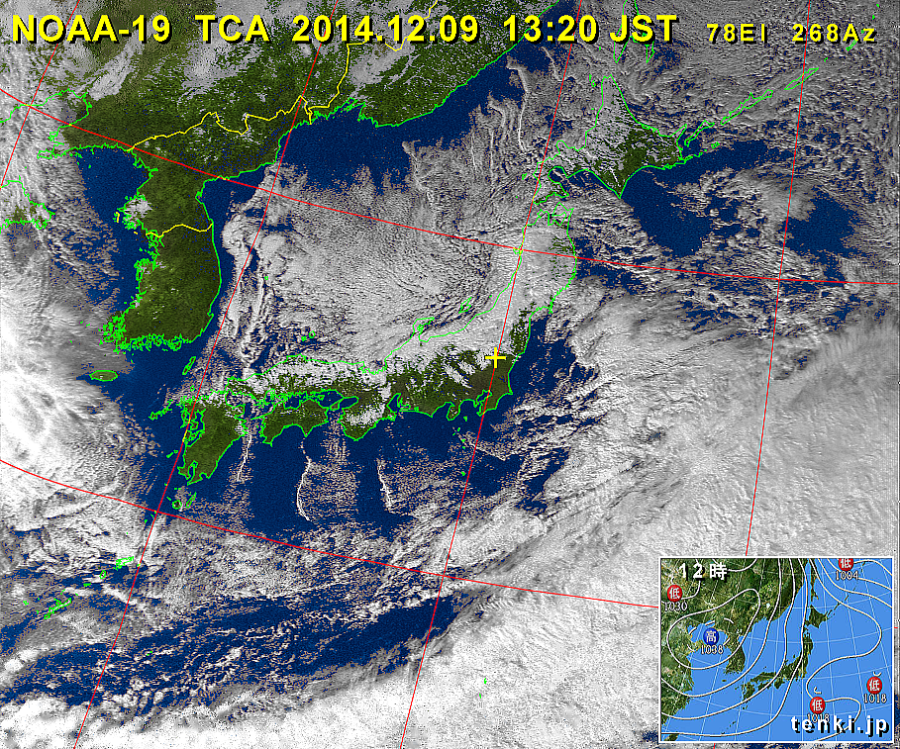

　　　　　　　　　　　【３】　下の雲画像はフリーソフト「WXtoImg」（WX to Image）による、赤外線多重波長解析（疑似カラー）などの画像です。

　　　　　　　　　　　【４】　画像サイズの拡大・縮小　　（ＰＣ画面）
　　　　　　　　　　　　　キーボードから、拡大（Ctrl と＋）、縮小（Ctrl と－）、100%（Ctrl とゼロ）　を入力すれば、画像サイズの変更ができます。

　　　　　　　　　　　【５】　受信システム（参考）　
　　　　　　　　　　　　　　　受信 A N T　： QFH-type (自作品の製作事例)　、　および　　QFH-137 （市販品の組立事例）　　←クリック一発
　　　　　　　　　　　　　　　受　信　機　： R 139　取説、調整、回路図など　、　および　　R 139 （ARRL紹介資料）　　　　　 ←クリック一発

　　　　　　　　　　　【６】　現役・運用している気象衛星NOAAは！
　　　　　　　　　　　　　　　・気象衛星NOAAは、地球を高度約850km 、約90分で一周　しています。　　　[ 太陽に同期して極軌道周回 ] 。
　　　　　　　　　　　　　　　地上分解能が約４km(＠APT)、視野は約3,000 km です。　（2015年 5月現在、運用中の衛星は、NOAA 15、18、19）

　　　　　　　　　　　　　　　NOAA15→137.620 MHz 　　　NOAA18→137.9125 MHz 　　　NOAA19→137.100 MHz

　　　　　　　　　　　　　　・このHPに掲載した画像は、元画像（受信画像／約2.4MB）の日本付近を切り取り、約 1.2 MBに容量圧縮
　　　　　　　　　　　　　　　してから掲載しています。　したがって、上記の地上分解能よりは、低下しています。

　　　　　　　　　　　　　　・気象衛星NOAAの運用状況サイト　　　　日本・気象庁気象衛星サイト　　　　← クリック一発。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (注釈) 　 TCA: 　Time of Closest Approach　・・・・・・・・・・・・　(至近点時刻)
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 APT: 　Automatic Picture Transmission ・・・・・・・・　(自動画像伝送)
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 AOS: 　Acquisition Of Signal ・・・・・・・・・・・・・・・・　(衛星からの信号入感の瞬間)
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 LOS: 　Loss Of Signal ・・・・・・・・・・・・・・・・・・・・・・　(衛星からの信号消滅の瞬間)

　　　　　　　　　　　　　　　　　　※※　では、この下に雲画像がありますので、スクロールして、ご覧ください　※※
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　↓ 　　毎日の「気象コメント」は、[日本気象協会HP] を参考に作成しています。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　詳しくは、tenki.jp[日本気象協会HP] をご覧ください。← クリック一発。　
　

H 26年 11月-12月	１	２	３	４	５	６	７	８	９	10	11	12	13	14	15	16	17	18	19	20	21	22	23	24	25	26	27	28	29	30	31
xxxxxxxx	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇
