パラボラ方位指示器の試作

◆試作事例
CQ ham radio誌で紹介されました。
表紙写真＆解説（P.32～P.33）
TNX　JA7JJN　ＯＭ！

左の画像クリック→ＣＱ出版社ＨＰへ
　　　　　　　　　　　　　　

☆ 機能 ☆　　　　　
　　　　① 野外移動で、簡単にパラボラ方位をセット出来る　　　＠2.4ＧＨｚ～10GHｚで実証試験済み
　　　　② パラボラ方位を数値で記録して、次回の運用時に地図上から容易に再現できる

【２】　パラボラ方位角の直読

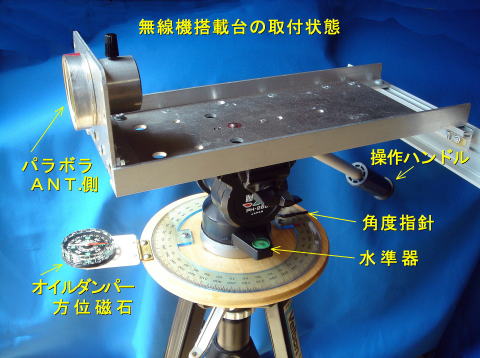

　　　① 雲台を回転させれば、雲台の指針からパラボラ方位角が直読できる. （　北を０度とし、時計回りで読み取る　）

　　　② 逆回り目盛を読めば、交信相手局のアンテナ方位角も直読できる　

③ 地図上から分度器で予め相手局方位角を求め、簡単にパラボラを向けることができる

　　　④ 信号強度に頼りパラボラを向けるのと違い、反射して来る方角に後日でも、地図上の記録から

容易にパラボラを向けられる

　　　⑤ 地図は、縮尺５０万分の１が使い易い（百円均一ショップ）

　　☆ 費用 ☆

　　　　費用は、約 350円　→　→　→　（部品類は百円均一ショップで揃う）

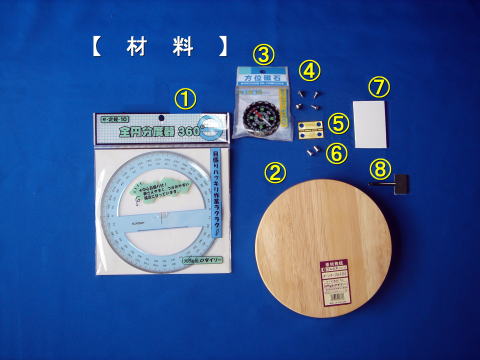

		【材料】　一部手持ち品を使ったが、工具類を含め全て　百円均一ショップにある　① 全円分度器　　　　　　　　　　（　直径　１５０mm )\105円　② 木製ターンテーブル(小)　　　(　直径　１７０mm )\105円　③ 方位磁石（オイルダンパー磁石）(　直径４５mm )\105円　④ ステンレス　トラス・タッピング( 太　３×長８mm )手持品　⑤ 蝶番（真ちゅう製）　　　　　　 ( 幅３０× １０mm )手持品　⑥ アルミ　平リベット　　　　　　( 太　３×長６mm )手持品　⑦ 塩ビ板（名札を利用）　　　 ( 縦６０×横４５mm )手持品　⑧ 電線止め金具（両面テープ付) ( １５× ２５mm )手持品

		【手順－１０】　　完　成 ★【蝶番】について補完説明目　的：方位磁石を三脚の軸方向に折りたたみ収納するためのもの.。　したがって、かならずしも　　　　　　必要はない。材　質：方位磁針の指示に影響しないように非磁性体　　　　　製品（プラスチックス、真ちゅう、ステンレスなど）を使う。木ねじも同じ。蝶番軸：軸を[への字]にチョイ曲げする。軸の摩擦で　　　　　　蝶番を水平状態に保持できる。（　工夫の余　　　　　　地あり　）

以上であるが、基本的には、三脚の構造（エレベーターと雲台受け部など）によりアレンジが必要である。

		【手順－９】 ①雲台に分度器直読用指針を付ける（パラボラと反対向　きに付ける）（配線止め金具の先端に、熱収縮チューブを付け、先端を直角に捻りつぶし、目盛りを見易くする）　②この「角度指針」の材質は、軟らかくもいい。使うときに　　補正すれば良い

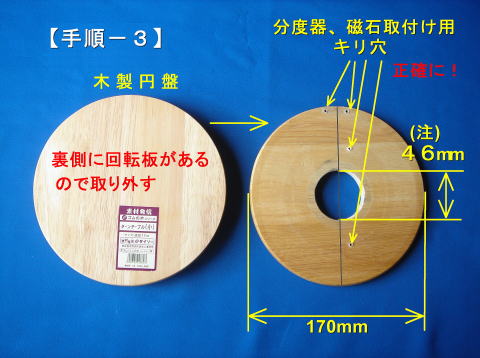

		【手順－３】 ① 木製円盤の裏側のターンテーブル（黒色）を除去する ② 「全円分度器」と「方位磁石」の取り付けビス穴をキリで揉む ③ 中心に直径４６mmφの穴をあける（糸鋸と木工ヤスリ）（注）この穴は、使用する三脚のエレベーター頂部（雲台装着部）の直径に合わせる（正確に・・・）　　　ただし、回転させるので、０．５ミリ程度の隙間を　　　つくる。（木工ヤスリ＆紙ヤスリで丁寧に仕上げる）

		☆使い方☆ 【１】　方位盤の南北セット ① 方位盤(木製円盤)は左右に回転出来るよう、三脚のエレベーターを少し持ち上げておく　（後でエレベーターを下げて木製円盤を固定する） ② 方位盤を左右に回転させ、方位磁石の磁針を南に合わせる。すると、方位盤も南北にセットされる ( この仕組みは、【手順ー４】を参照して下さい　） ③ 方位盤をそのままにしてエレベーターを下げ方位盤を挟み込み、雲台の下（三脚の首）に確実に固定する【セット完了】

全円分度器　検索　　　　　　　←クリック一発。

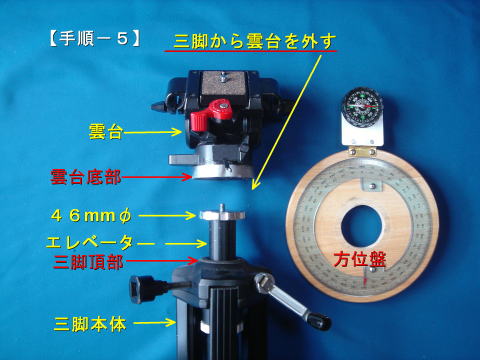

		【手順－５】 ① 先ず三脚から雲台を分離する　（注）完成時は、この方位盤(木製円盤)を、雲台底部と　三脚頂部で挟みエレベーターを下げて、しっかりと　固定する　(これが今回試作のポイントである)

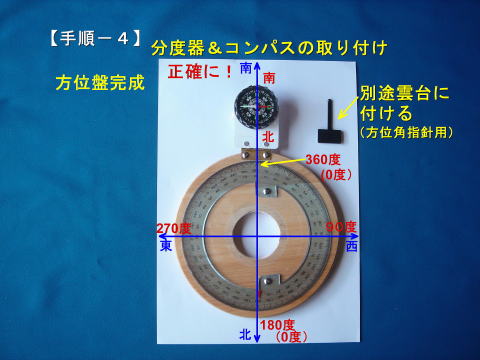

		【手順－４】 ① 組み立てる。（全円分度器＆方位磁石の取り付け） ② 【蝶番】を付ける位置　全円分度器の角度目盛り３６０°（０°）の位置に取り　付ける。　方位磁石は「北」の文字を合わせる ③ 「配線止め金具」は、全円分度器直読用指針とする　　　【手順－９】で雲台に貼り付ける

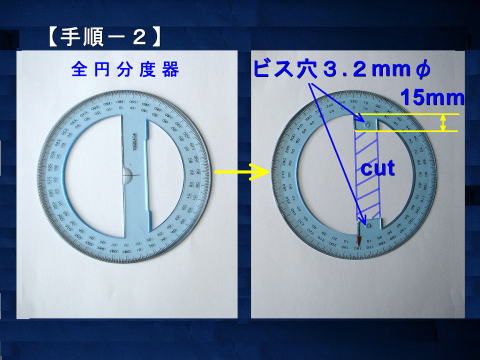

		【手順－２】 ① 「全円分度器」の中心目盛り部分を切除「内円の付け根部分」を１５mm 残す ② 残した部分に３.２mmφのビス穴をあける ③　割れやすいので、慎重に切断する。　　（注）　「全円分度器」は、使い勝手が良く、他の用途が　　　　　　広いので、４～５枚まとめ買いしておくと良い

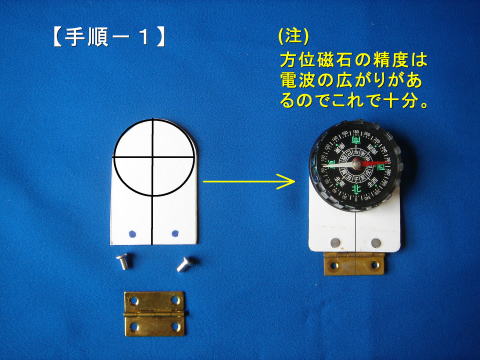

		【手順－１】 ① 「塩ビ板」の片端を半円形にカット（方位磁石に合わせ） ② 「蝶　番」を「アルミ　平リベット」で取り付ける ③ 「方位磁石」を両面テープで貼り付ける ④ これらの位置寸法は、正確にする蝶番の役目：方位磁石を三脚の軸方向に折りたたみ収納　　するためのもの.。　したがって、かならずしも　　　　　　　　必要はない。

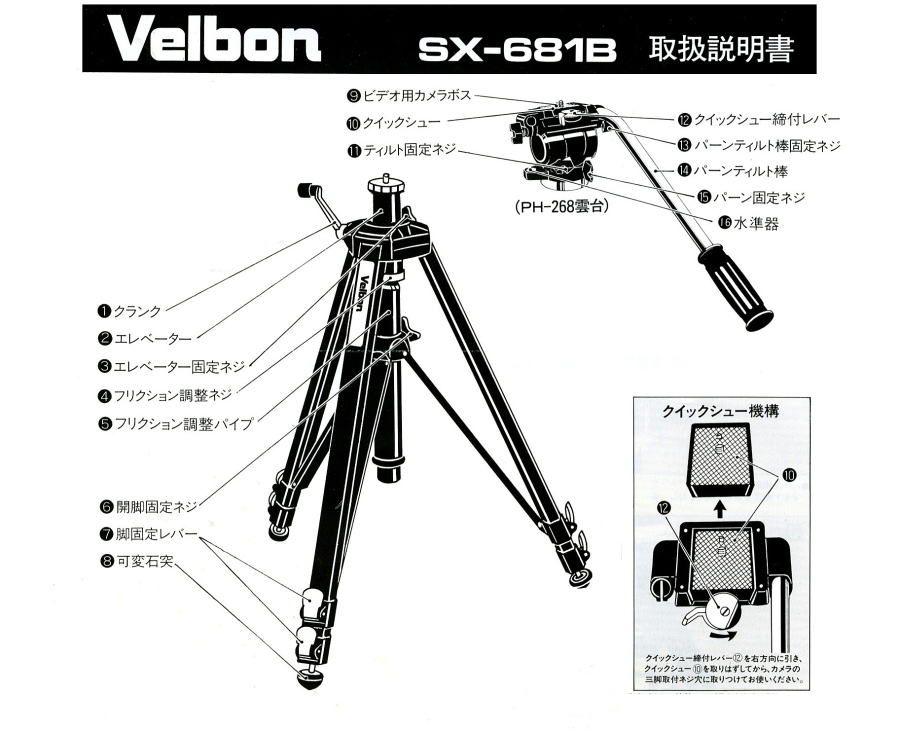

		【参考】　使用したカメラ用三脚は約２０年以前の古いものです

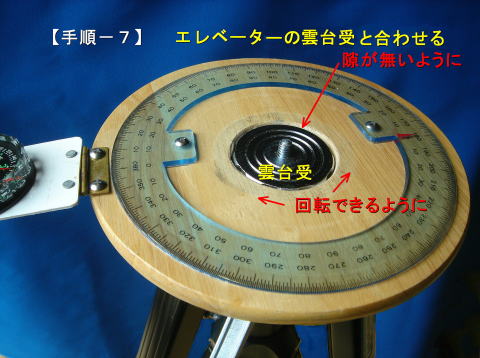

		【手順－７】 ① エレベーターの雲台受けと、方位盤の穴とに間隙　 (ガタ)が無いことを確認する

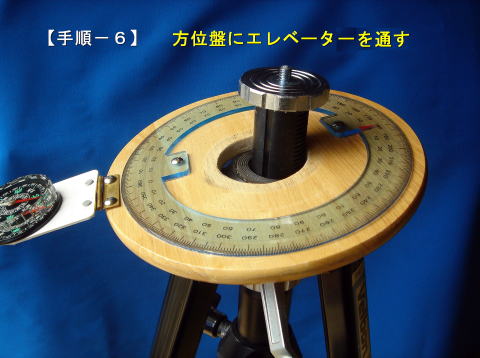

		【手順－６】 ① 全円分度器と方位磁石を取り付けてから方位盤(木製　円盤)を雲台の下にいれる

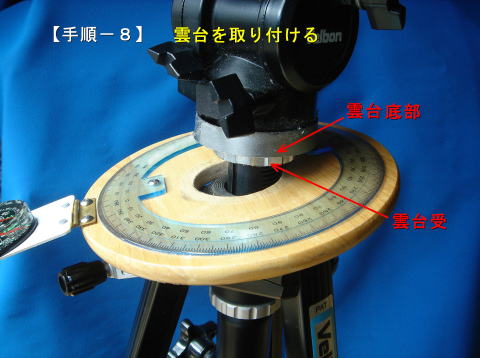

		【手順－８】 ①雲台を元の状態に戻す（雲台受けに取り付ける）
