☆ はじめに ☆
① ２４GHｚ、４７GHｚ帯などの交信成功の秘訣は・・・・・・・・・・パラボラアンテナを正確に相手局に向けることですね。
しかし、野外移動運用時は、電波の強弱、反射物体の影響等で、そう簡単ではありません。
そこで、「太陽方位」と「全円分度器」を使った簡単で正確な「パラボラ方位角セット方法」を紹介します。
この方法では、地形図を使うときに「偏角」を考慮しないですむので便利です。（偏角＝磁北と真北の差）
② 全円分度器の劣角目盛（逆回り目盛）を読めば、交信相手局のアンテナ方位角も直読できます。
③ 地形図から、分度器で相手局方位角を求め、簡単・正確にパラボラを向けることができます。
④ 次回運用時の再現が、簡単・正確に出来ます。
記録保存しておいた「角度数値」から「パラボラ方位角」を容易に再現できます。
Hint ! くもり、小雨、でも太陽からのノイズ「サンノイズ」を測定出来れば、方位合わせが正確に 出来ますね・・・・。
☆ 準備するもの ☆
【１】 「太陽方位表」を作り現地に持参。（下の手順－１を参照）
【２】 「全円分度器」を装着した三脚。 （あるいは同様な物）
Hint ! 約350円パラボラ方位指示器の試作 ← クリック
--------------------------------------------------------------------------------------
《余談》 Googleマップで緯度・経度を簡単取得 ← クリック
--------------------------------------------------------------------------------------
☆ 手順－１ ☆
【１】 事前に無線運用場所の「太陽方位表」を作り現地に持参します。
【２】 「太陽方位表」は「国立天文台」のホームページから簡単に作れます ← クリック
Point 国立天文台 > 暦計算室 > こよみの計算 >太陽の方位と高度 ← クリック
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
● ＨＰでの手順・・・事例 ■入力は簡単です。 ▼ボタンをクリック・・・だけ。。。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
Hint ! 画面最下段の「お気に入りの地点」に運用地を事前登録
しておくと便利ですね。
↓ 太陽の高度方位表
 |

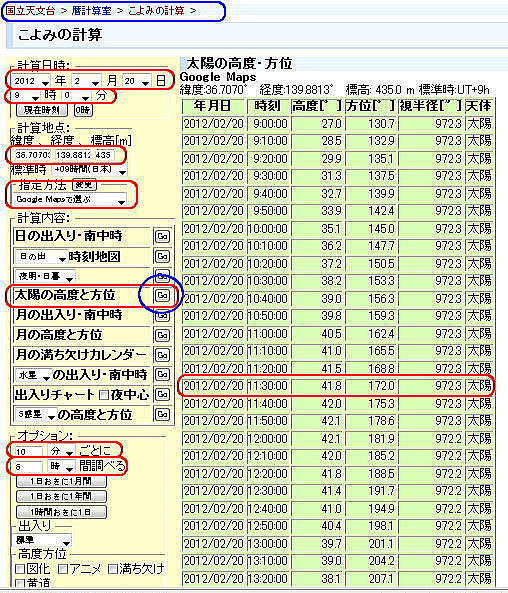

《１》 [計算日時] を入力します ←移動運用当日です Point （計算開始日時です） 事例： 2012年 2月20日 9時 0分 《２》 [計算地点] を入力します ←移動運用地点です 事例： 宇都宮市 羽黒山 展望台「自動入力」 Point 【 Google Mapsで選ぶ ] をクリック選択します。 ・Google Maps地図が開いたら、目的地（無線運用地）に マウスポインタを置きクリックします。 Point すると直ちに経度・緯度が「自動入力」されます。 《３》 画面下段 「オプション」 で計算間隔（時・分・秒） と計算期間（日・時・分）を選択して入力します 事例： １０ 分ごとに・・・ ６ 時間調べる 《４》 画面中段の「太陽の高度と方位」の[Go]をクリック Point 計算スタート：瞬時に[計算結果表]が表示されます。 《５》 [計算結果表]を 「 印 刷 」 。 → 終 わ り です。 |
☆ 手順－２ ☆
● [太陽方位] を使った [パラボラ方位角] のセット手順
※以下の解説写真は、４７ＧＨｚで実用されている方から、お借りしたものに、私がコメントを挿入したものです。
 |

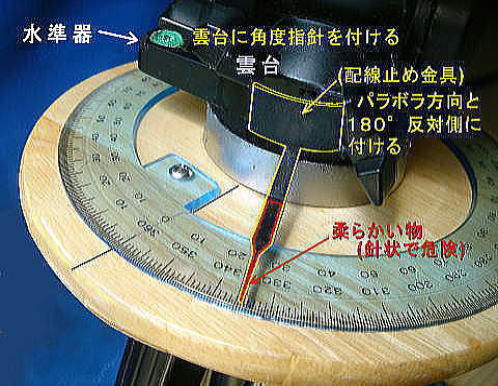

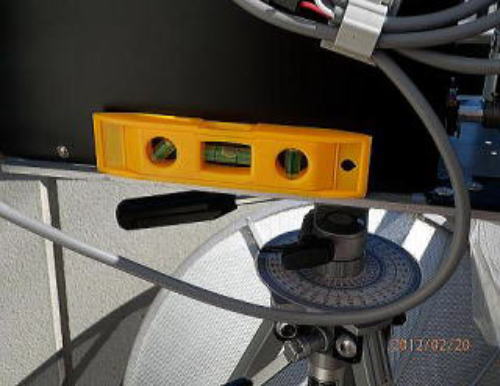

【手順－２の１】 現地での「 パラボラ方位角 」セット手順 《１》 三脚の雲台及び「全円分度器」を水平に設置します。 ★写真の水準器（水平器）はダイソーにあります。 ★全円分度器の入手先は、下段に掲示しました。 Point 全円分度器は全方位に対しても水平に設置します。 Hint ! 約350円パラボラ方位指示器の試作 ← クリック |
 |

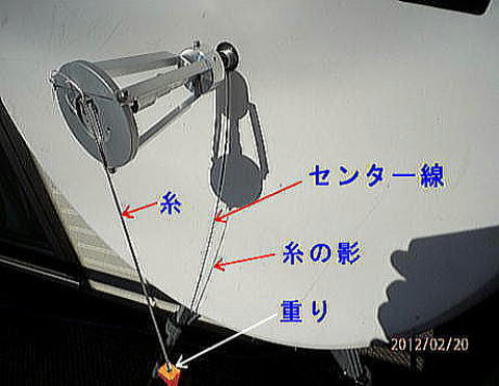

【手順－２の２】 《２》 パラボラアンテナを正確に太陽へ向けます。 Point パラボラの内面に「センター線」を引いておきます。 《３》 パラボラの内面に「糸、平板、棒など」 を垂直に垂らし その影をラボラの内面に投影します。 Hint ! 事例では 「糸」 を使っています。 《４》 パラボラ（雲台）を水平方向に回転させ「糸の影」と 「センター線」を正確に重ね合わせます。 |
 |

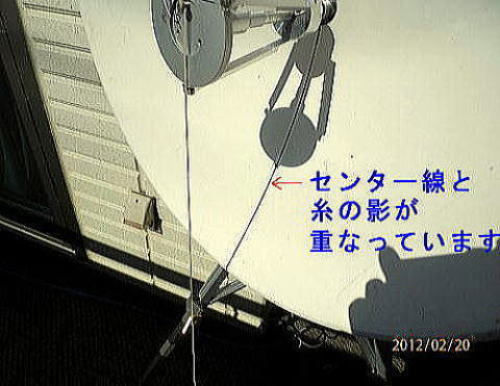

【手順－２の３】 《５》 「糸の影」とパラボラの「センター線」が・・・・・ ・・・・・重なり「一本の線」になりました。 Ｐｏｉｎｔ ここで、パラボラ（雲台）を固定します。 事例は 【手順ー２の４】 を参照してください |
 |

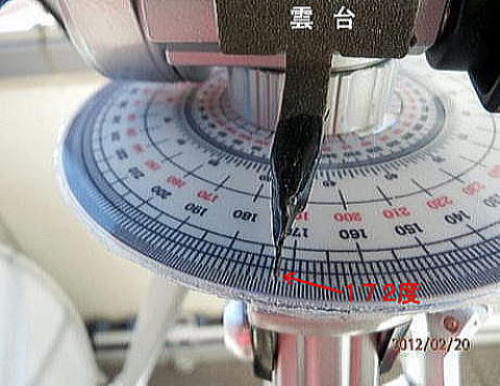

【手順－２の４】 ● 次にパラボラの向きに全円分度器の角度を合わせます 《６》 持参した「太陽方位表」のデータが・・・・・ 仮に午前１１時３０分 １７２度でしたら・・・ （ ・太陽の高度方位表 へ戻る（参照） ← クリック ） 「方位針の矢じり」に「全円分度器の１７２度」を合わせます。 《７》 合わせたまま、雲台を下げて「全円分度器」を挟み 確実に固定します。 ＊＊＊＊＊＊＊＊＊ 《完了》 ＊＊＊＊＊＊＊＊＊ 以上でパラボラ方位角は正確にセットできました |
注意 パラボラアンテナは、反射の仕方によって、電波の放射が真直ぐではなく、斜めにずれた方向になる恐れもあります。
何度か実践し、パラボラの特性を確認すると良いですね !
 |
●参考・・・ 「全円分度器」の入手について● Hint ! 全円形をした全円分度器は、360度まで目盛りが 刻まれています。 さらに、優角（180度超の角）は必ず劣角目盛り （180度未満の角）が同時に刻まれています。 よって、180度までしか目盛りのない半円分度器でも 簡単な計算で180度を超える角を測定できますが・・ 計算の手間を省くために目盛りに180～360度の 数値を同一面に刻んでいるものが便利です。 Hint ! 全円分度器の「目盛りの付け方」が、種々ありますので 購入 時に確認が肝要です。 Hint ! おすすめ品・・・ダイソーの 「 品番： ザ・定規－１０ 全円分度器３６０°」です （ Ｈ２４年 品切れ？ ）。 ◎ 優角と劣角の刻印が、使い易い関係に刻まれています。 |
■上の写真 ■目盛りの付け方を参考にしてください・・・・・ダイソーの「 品番：ザ・定規－１０、 全円分度器３６０°
●「全円分度器」の入手先URL
■ コンサイス（concise）・・・・円形 計算尺のメーカー
http://www.concise.co.jp/store/drafting/protractor.html
■ ステッカーの「とろ庵（通販部）」
http://www.trojanbear.net/listd.htm
■ ハンズネット(株式会社東急ハンズ)
http://hands.net/cate/stationery/drafting/rule/rule/
■ 算数の広場（印刷して貼り付ける型紙）
http://www.aa.alpha-net.ne.jp/shinyaf9/cubprotractorver30bgs.pdf
■ Amazon.com.jp 通販（ウチダの全円分度器）・・・・etc.
Hint ! 一枚買ってコンビニなどでカラーCopyして置き
これを使えば・・・何枚でも加工できますね！
＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊
● 真北と磁北の差（偏角）について ●
＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊
真北とは 北極点つまり、地球の自転軸の北端を指す方位を真北（ しんほく or しんぽく ）と言います。
磁北とは 方位磁針のＮ極が指す方向を、磁北（じほく）と言います
偏角とは 地形図の北（真北）は、地球の球体の一部を平面に記したものですから方位磁針の指し、
北（磁北）とは厳密に見ればズレ「差」があります。
この「差」を「磁針方位」または、単に「偏角（ へんかく ）」と呼んでます。
したがって、地形図を使うときは偏角の分、地形図を磁北より 東に回転し真北に合わせます。
Point 日本では磁北が真北より西側にあるので・・・・・・・偏角は「西偏（せいへん）」していると言います。
偏角の大きさは、時間や場所によって異り、また常に変化しています。
● 国土地理院ＨＰによれば、栃木県央部（平成24年1月現在）での磁針方位は ７度３０分です。
● 詳しくは下記を参照してください
Hint ! 国土地理院ＨＰ／地磁気測量 ←クリック一発
http://vldb.gsi.go.jp/sokuchi/geomag/menu_04/index.html
Hint ! 真北（しんぼく）と磁北（じほく） ←クリック一発
http://vldb.gsi.go.jp/sokuchi/geomag/index.html
可視マップで通信経路の「一発判定」・・・詳しくは下記ダウンロードを参照。
Hint ! カシミール３Ｄ Ver 9.1.7ダウンロード ←クリック一発
http://www.kashmir3d.com/kash/kashget.html
