市販品　QFH-137 アンテナ組立キット

試験使用結果は、カタログ通り優秀です。きれいな画像受信ができました。



　はじめに　 　　　　　2010年(Ｈ２２年）５月
　　　　　　　　　　　　　　　　　　　　　　　　　　　　
◆　2010年(Ｈ２２年）３月末に、ナガラ電子工業から【　ＱＦＨ-１３７ (右旋円偏波受信用)　】が新発売されました。
このＱＦＨ−１３７は、オールキット（ステンレス製）で、高さ　約 1m、前後左右　約 0.42m、質量 約 １.１ｋｇ、 コネクターは Ｍ-Ｊ 型

組立は、添付の説明書（Ａ３サイズ一枚）を見ながら、付属の「アレン・ レンチ」で、８箇所の六角セットネジを締め付けるだけです。

性能は、気象衛星NOAA(右旋円偏波)受信とACARS（エーカース）受信兼用です。
（130MHz 〜 138MHz受信専用）
【　参考　】　　円偏波のアニメーション　 　　←クリック一発

---

◆　では、写真により、ビジュアル的に組立手順を説明します。　（エレメントの取付のみで簡単です・・・・・慎重にやっても２０分間ほどで完成！）
なお、製品の【ＱＦＨ−１３７組立説明書（ＰＤＦ電子ファイル）】はここをクリックしてください。（ファイルはPDF形式でダウンロードできます）
　　↓　　組立完了時の写真です

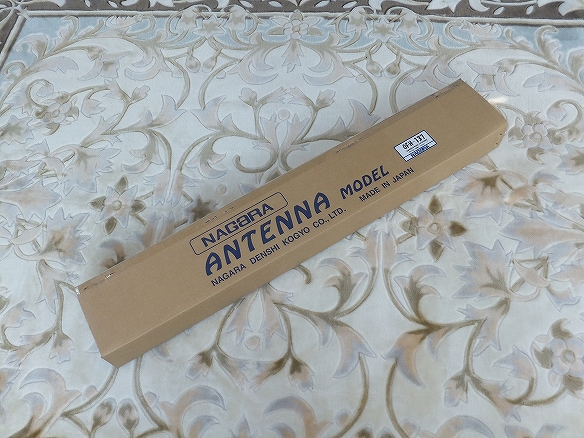

【１】宅配便で届いた 「 ＱＦＨ アンテナ　キット 」

運送用の大きな段ボール箱から引き出したばかりの状態。
箱のサイズは、　１０６ × １７ × １０　ｃｍ

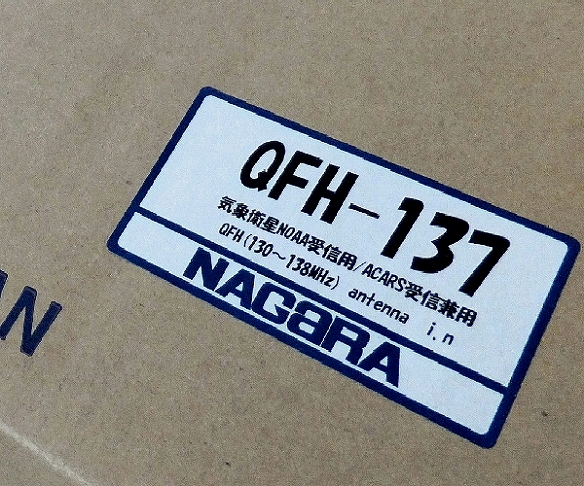

　↓　　外箱のスッティカーです。

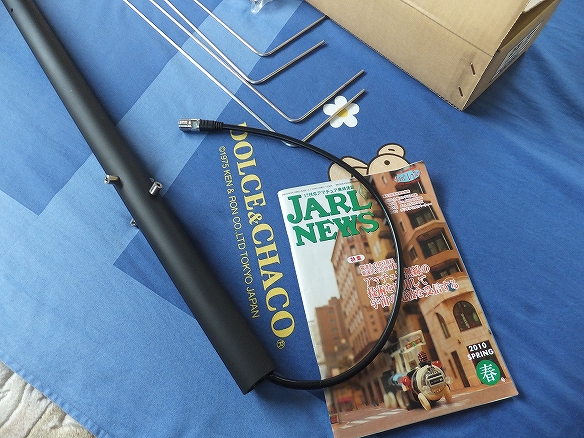

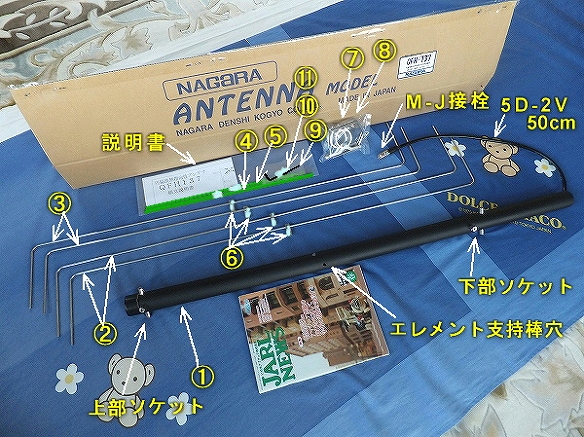

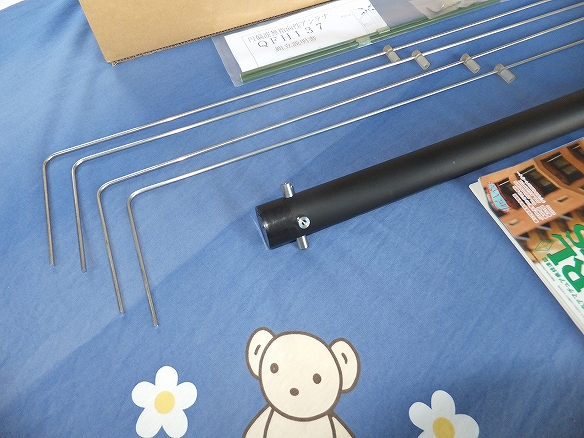

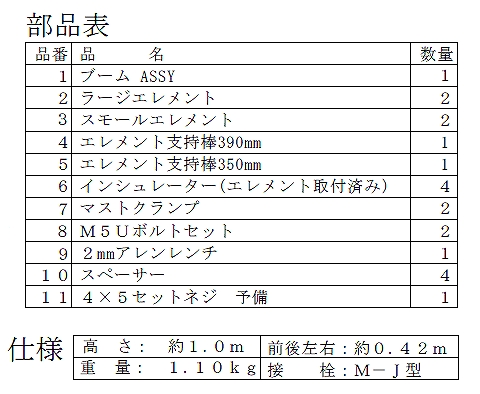

【２】梱包内容 （　組み立て材料一式 　）


※　5D-2Vの長さはブーム出口からM-Jコネクタまで・・・約５０ｃｍ 。
※　エレメントはステンレス製です。

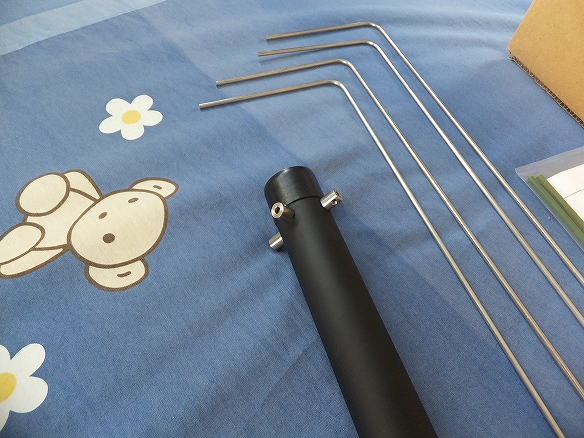

【３】ブーム上部　（エレメント取付部・ソケット）



【４】ブーム上部　（エレメント取付部・ソケット）

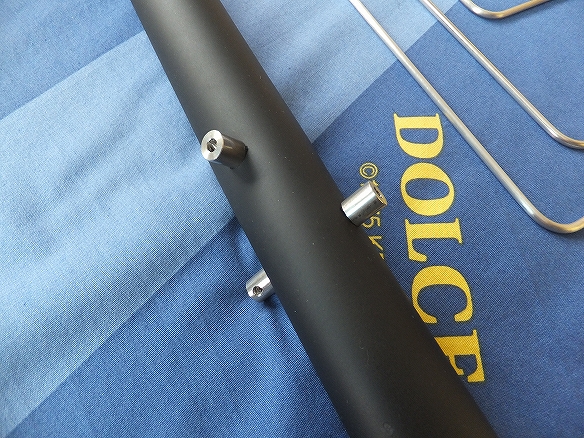

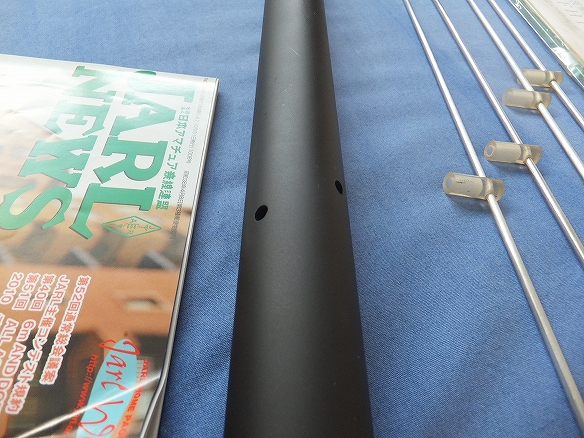

【５】ブーム中間部　（エレメント支持棒・貫通部）および支持棒挿入インシュレーター（シリコンゴム）



【６】ブーム下部　（エレメント取付部・ソケット）および六角セットネジ

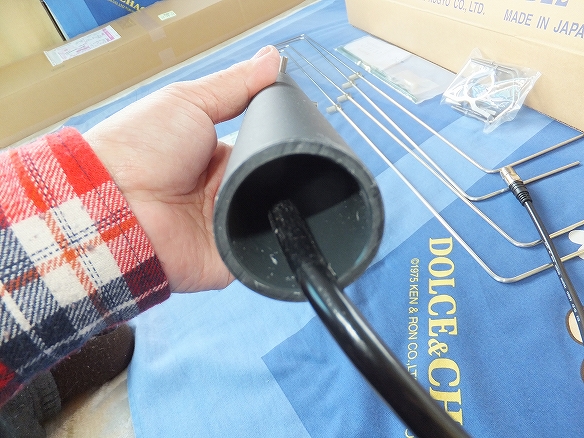

【７】ブーム／ボトム・ビュー　（　ブーム外径＝３２ｍｍΦ　）

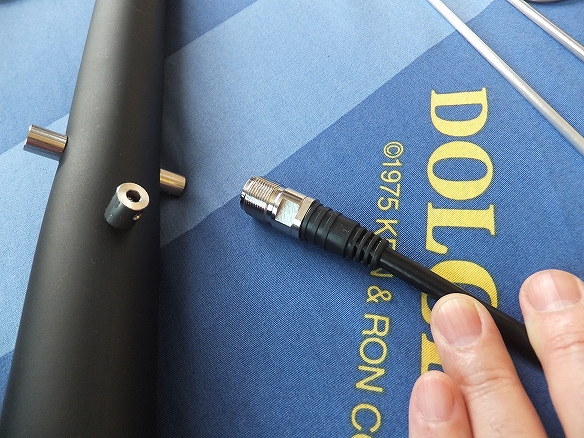

【８】同軸コネクター／M型接栓（Ｍ−Ｊ型・メス）



【９】同軸ケーブル全体（５D-２V／L=５０ｃｍ）

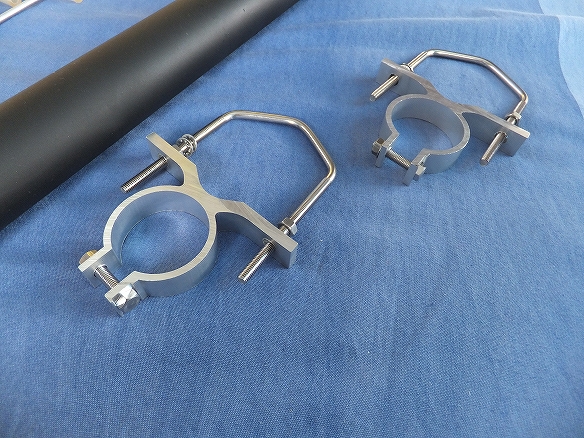

【１０】マストクランプおよびＵボルト、素材は、アルミとステンレス材、適合マストはΦ＝６０ｍｍまで

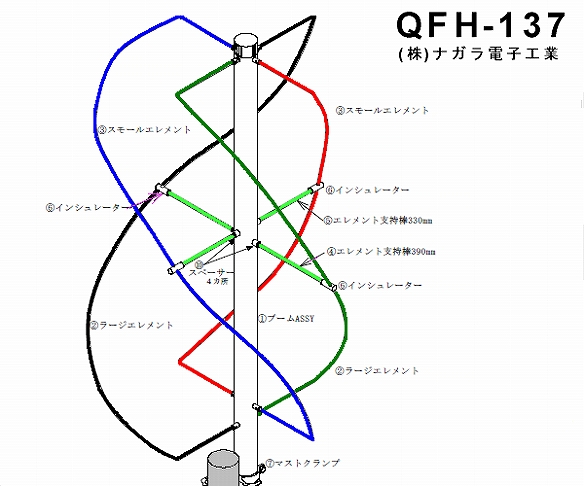

【１１】組み立て全体図



【１２】スモールエレメントとラージエレメントがあります。

六角セットねじは、軽く仮止め程度にしておくき、全体が組み上がったのち、本締めします。

（重要）下部のセット（取付け）は、下から見て反時計回りにエレメントがなるように取り付けます。

上部で固定したエレメントは、下部では１８０度回転させて取付けます。

エレメントの上端・下端がセットできたら、エレメントは自然なままにしておきます。

これで、セットは終わりです。

---

この後、下記の「エレメント補強棒（支持棒）」を取り付けて、上部と下部の六角ボルト計８本を増し締めして完了です。

　　　　【参考】　エレメントの取付方法のポイント。
　　　　
エレメントの取り付けるのに、ちょっとコツがあります。
　　　　
�@　まず、上部を取り付けます（六角ボルトは仮止め）
�A　ブームを逆さにします。
�B　つぎに、ブーム下部側を取り付けます。（仮止め）
この際、エレメントを押しつけるようにすると★Good !です。
�C　そして、ブームを正常に上向きにします。
�D　最後にエレメント各部の六角ボルトを【増し締め】します。
�E　エレメントはアンテナの上から見て反時計回りに取り付けます。（最後に確認します）

---

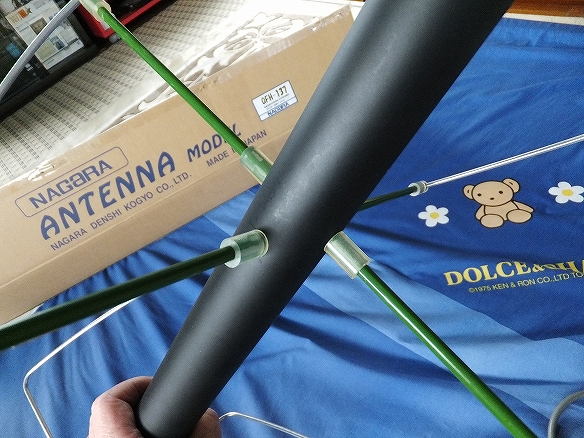

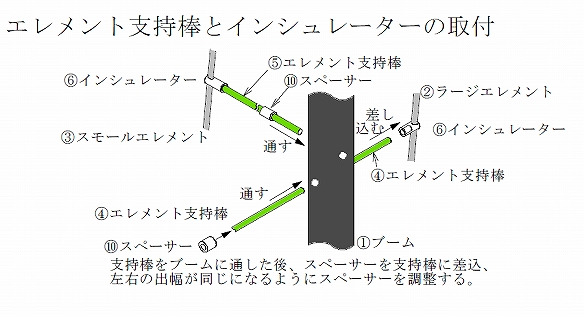

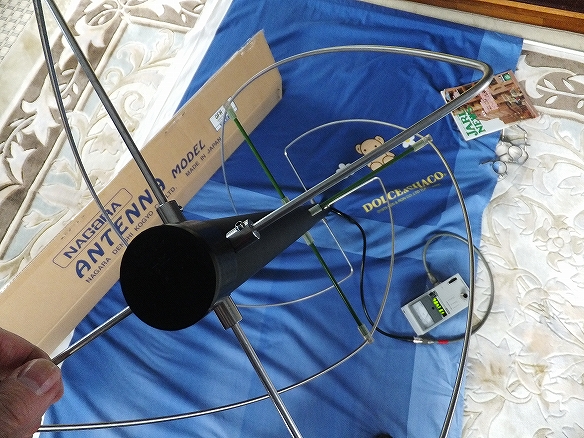

【１３】エレメント補強棒（支持棒）

ブームの中に「同軸ケーブル」が通っていますので注意します。
支持棒の出幅は左右対称にします。スペーサーで固定します。

この後、エレメントのインシュレーターの奥まで支持棒をしっかりと挿入します。
支持棒は、ラージまたはスモールの使い分けはありません。（上下もなし）



【１４】アンテナのトップビュー。　エレメントは「反時計回り」です。



【１５】エレメントと補強棒（支持棒）のセット状況
みどりの支持棒に少量の水を付けると、スペーサーのスライドが楽に出来ます。

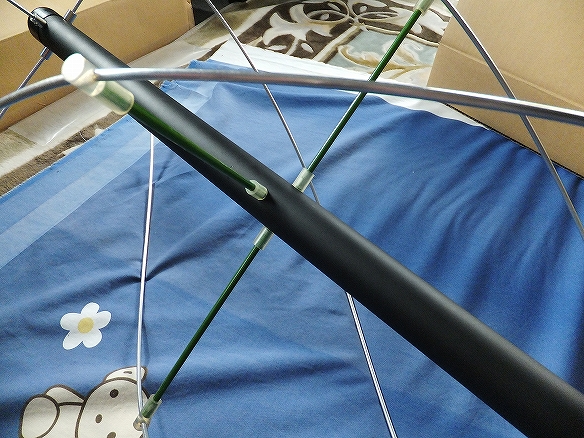

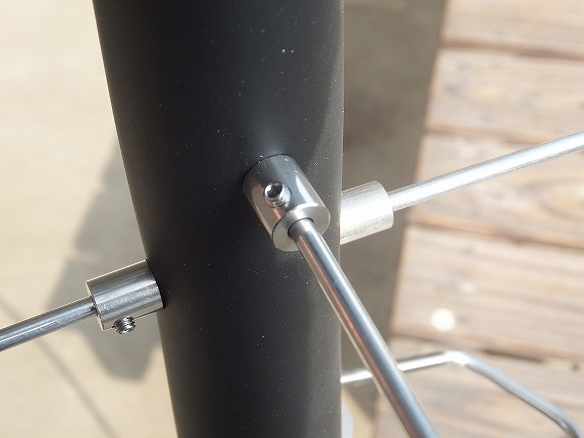

【１６】エレメント補強棒（支持棒）部のセット状況



【１７】エレメント補強棒（支持棒）部の拡大



【１８】下部エレメントセット状況（六角ナットはしっかり締めます）

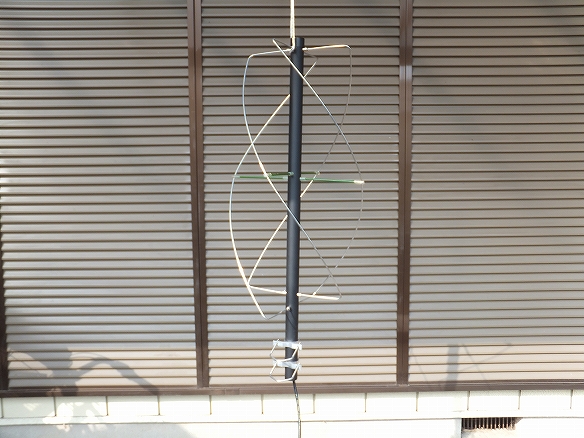

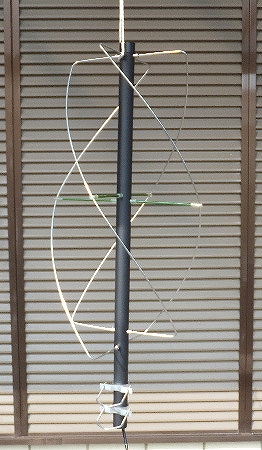

▼　組み立て完了

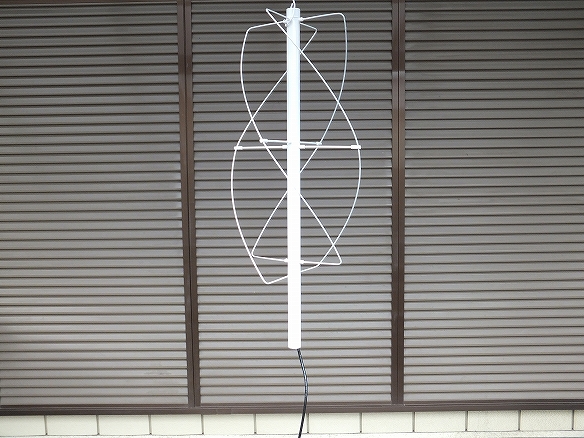

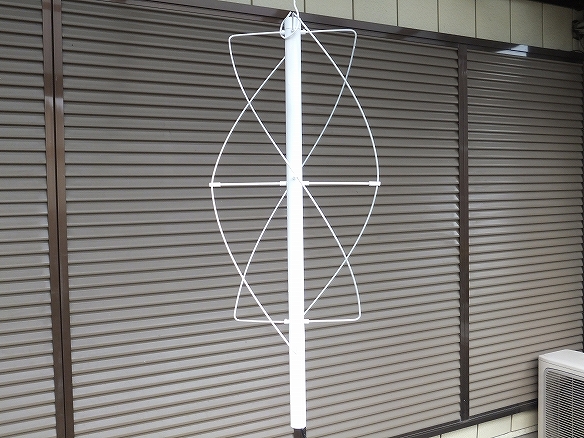

【１９】　塗　装
マリンイメージで白色塗装しました。（塗装の必要性は、全くありません。好みです）

白色塗装（フッ素樹脂系）をして乾燥中の写真・・・（耐久年数 ： 13年〜15年)
シリコン系塗料でも耐候性がイイです。油性でも水性でも乾けば、耐久性は同じです。



【２０】スモールエレメント・ビュー(view)

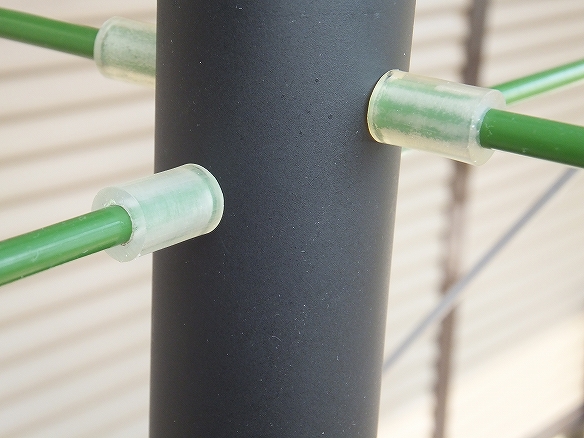

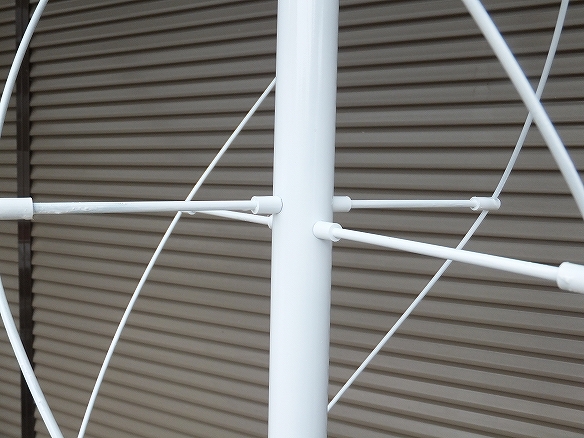

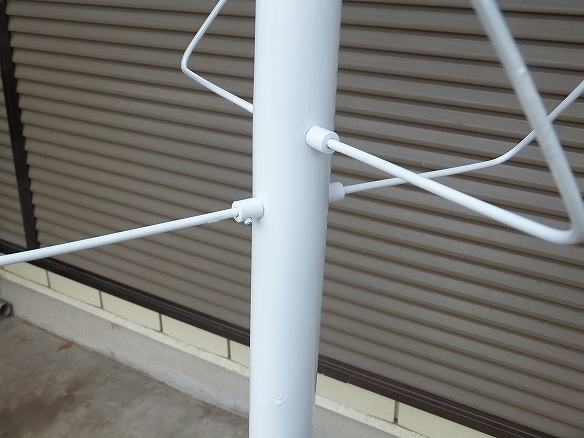

【２１】アンテナ中央部。　エレメントと補強棒（支持棒）付近

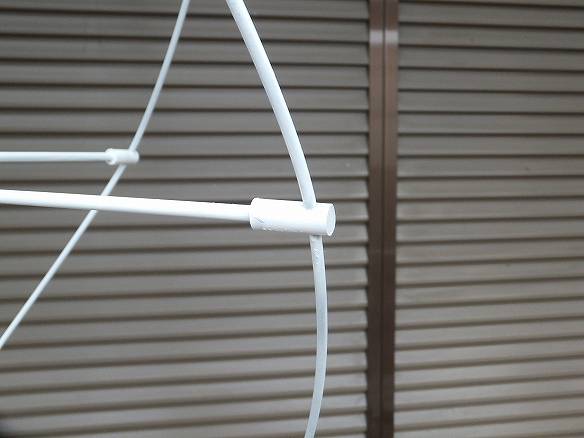

【２２】エレメントのインシュレーター部拡大



【２３】エレメント下部の状況
六角ボルトはペイントロックされます。★Good !

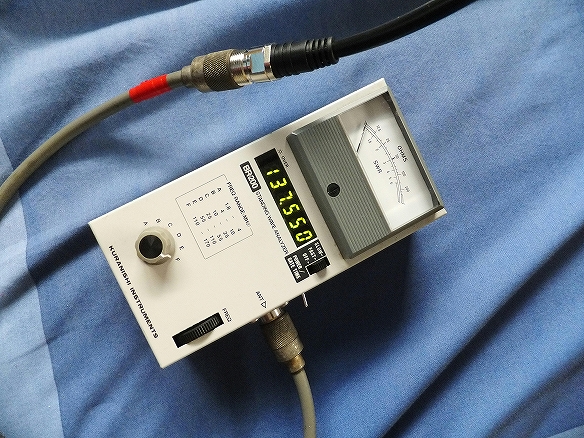

【２４】　アンテナ設置前のインピーダンス測定
共振周波数＝137.550　　Z＝５１Ω



【２５】　アンテナ設置前のVSWR測定
共振周波数＝137.550　　R= １.１２

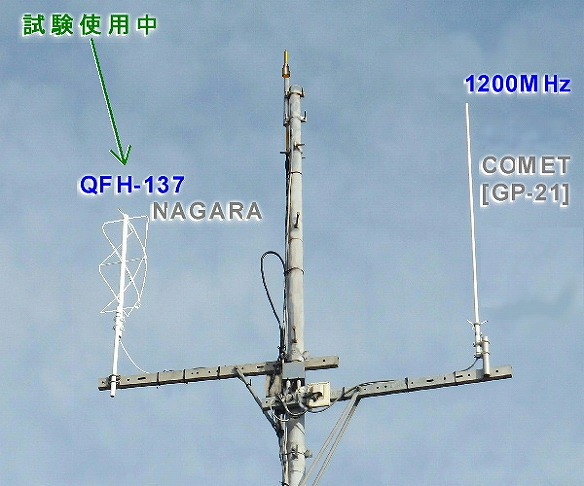

【２６】　試験使用中 (★Good !)
地上高約 １４[ｍ]に設置、腕金の影響を避けるため、約40[cm]継ぎ足してあります。
パンザーマスト柱体からは、約 １.３ｍ離しました。
試験使用結果は、カタログ通り優秀です。

アンテナを横から見たbeam patternです。
水平波と垂直波とを合成してあります。（ナガラ電子工業NDKIST-10143A）






　　　　　　　　　　　　　　　　　　【完】
