Invitation to the walking HAM life.
● ウォーキングハムライフのすすめ （書きかけ） ●
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
下段の記事もご覧ください
【１】★ WSJT:パソコンと無線機の接続 ★ ←クリック一発
【２】★ 移動運用＆コンテストでの「音声メモリー」活用 ★ ←クリック一発
【３】★ ５GHｚの親機(ハンディー)にパソコンを繋ぐ ★ ←クリック一発
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
小年期から続いた「アマチュア無線」の趣味は、その規模は縮小しましたが現在も続けています。
今は、” 健康ハムライフ ” と名付け、できるだけ野外に出てストレス解消法として楽しんでいます。
はぐろさん こてやさん
近くの「羽黒山 標高４２０ｍ」、「御亭山 標高５００ｍ」などの展望台から電波を出し関東一円と交信してます。
電波は、主に 「 ５ＧＨｚ帯 」 ですが、予備に 「 １．２ＧＨｚ帯 」 も使います。
東京の超高層ビルにパラボラアンテナを向け、その反射電波伝播で交信します。
技術的にも奥が深く、とってもスリルのある「マイクロ波通信」です。
「夜明けとともに起き、日没とともに寝る」これが「太古からの自然な生活」でしたが・・・
現代人は「夜も昼の明るさ」で生活しており体調をくずしています。
文明社会では、避けられないことではありますが、日常生活を工夫し、少しでも健康的な生活を楽しみたいものですね！
↓ 羽黒山から東京向け
↓ まさに要の部分ですね
↓ 御亭山から東京向け

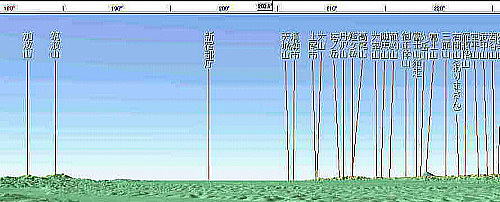

↓ カシミール３Dで作成・・・・・御亭山からの展望図
↓ 御亭山の駐車場

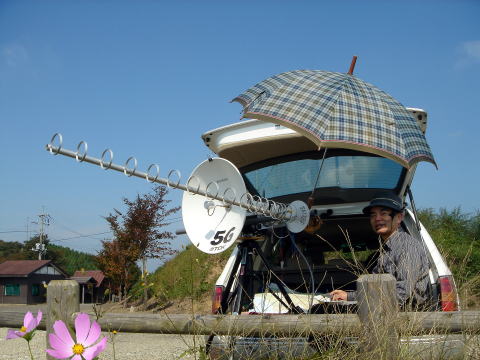

↓ こんな簡単組み合わせで２００ｋｍは交信できます
↓ カシミール３D 「ツール」→「可視マップ」→「一発判定」で作図
↓ 東京の超高層ビル
【完】
このページの始めに戻る
Topに戻る
★はじめに★
ここでは（株）エス・イー・シー製のインターフェース（以下 I / F と表記）を使った簡単な接続方法
（半田付け作業を減らした方法 ）を、ご紹介します。（ブランド名：アドニス）
このインターフェースの良いところは、用途が広い（Universal-Type）ことです。

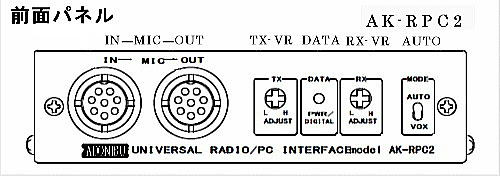

この I / F の特長・・・・・・・・ ＡＫ－ＲＰＣ２ （エス・イー・シー製）
・マイクロホンの信号とパソコンのサウンド出力を、 COMポート(RS -232C)の信号を使用して切り換えて
出力します。
・WSJT、SSTV、PSK31、RTTY、MFSK 等の通信プログラムに対応してます。
・8Pマイク入出力コネクターピン配列は、各社マイクにもワンタッチコネクターで簡単に変更が可能です。
・RTTY用 FSK制御回路を内蔵してます。
・受信信号を本機に通すことにより受信レベルが可変可能です。
[詳しくは] 取り扱い説明書（PDF） ←クリック
なお、 IC-910 専用インターフェース が市販されていますので、最下段で、ご案内します。
あえて、今回の方法を採用したのは・・・眼も指先も老いて・・・半田付けがママならぬこと・・・と・・・
多用途な I / F であること等・・・からです。
ネットオークション、ハードオフ店、百円均一店などで費用軽減ができますね。
●【説明モデル】は次の通りです●
無線機： ＩＣ－９１０Ｄ （ＩＣＯＭ製）
Ｉ ／ Ｆ ： ＡＫ－ＲＰＣ２ （エス・イー・シー製）
Ｐ Ｃ ： ノートパソコンのＵＳＢ端子接続
★準備するもの★
① ＡＫ－ＲＰＣ２（ S E C ）・・・・・・・・・・・・・・・・・・・・・・・ １台
② マイク変換コード（Ｄ－８８ i アドニス ）・・・・・・・・・・・ １本
③ Audioケーブル（3.５mm両端ステレオジャック）・・・・ ２本
④ USB－RS232Cコンバータ（サンワサプライ）・・・・・ １個
型番USB－CVRS9（ドライバーＣＤ付）
⑤ Serial D-Sub-9pin コード（両端メス型）・・・・・・・・・・ １本
⑥ DC12V（25mA）電源用赤黒コード（必要長）・・・・・・・ １本
コード類は、ハードオフ、百円均一店が便利です！
先ず次の写真をご覧下さい・・・・こんな風に出来上がります
これで説明・解説はいらない！・・・組み立てるだけで超簡単ですね。
● 簡単な説明 ●
① マイク変換コード 「D-88 i 」
無線機と I / Fのマイク出力[MIC-OUT]を接続する８pinコードでアドニスの「D-88 i 」が該当します。
各社マイクに対応させるため 、I / F の内部に結線変更コネクタ部が用意されており、安心できます。
② 送受信切り替え制御用コード（RS-232C→USB）
・RS-232C用ストレートD-Sub-9pin ( ９ピン・両端メス ) コード
これは I / F 裏面に９ピン（オス）が出ています。また、コンバータ（変換器）にも９ピン（オス）が出て
いますので必要です。
・RS-232C→USBコンバータ（変換器）これにはD-Sub-9pinオスとUSB Aタイプ・オスが付いてます。
シグマ社の品番USB-CVRS9が該当します。 Windows７でも動作します。
ただしPCの機種によっては、対応しない場合があるようです。
③ 送信信号ケーブル（オーディオケーブル）
パソコンのLine-OUTと I / F のSOUND-INを接続します。
両端にステレオミニプラグ（3.5mm）がついたものです。
④ 受信信号ケーブル（オーディオケーブル）
無線機（IC-910D）の受信信号は、裏面のＡＣＣ端子＃５から DIN-8P プラグで取り出します
（ＡＦツマミに関係無く一定出力、 Ｚ＝4.7kΩ 100～300mV RMS）アースは＃２。
これに使うケーブルのパソコン側はステレオミニプラグ(3.５mm)です。
（IC-910Dの場合は I / F を通さないで直接パソコンのLine-INに接続します）
⑤ DC電源 「赤黒色線」 （ I / F には電源SWは付いてません）
インターフェースの電源は、無線機裏面のＡＣＣ端子＃７から、④と同じDIN-8Pプラグで取り出します。
アースは＃２。 （ ＤＣ 13.8 V、１ Ａ ・・・・MAX ）
⑥ FSK／KEY端子接続コード
今回は使いません。 I / F のジャックは無接続です。
⑦ その他
この I / F には、他の機能がありますが・・・今回は割愛します。
ＡＫ－ＲＰＣ２の内部
↓ Photo-1
↓ Photo-2
詳しくは・・・ [ 参考 ] 取り扱い説明書（PDF）←クリック
IC-910Dの専用インターフェースなら下記が★Good !
マキ電機（株）製インターフェース ←クリック
↓ ＨＰより
このページのはじめに戻る
● アドニスの「通称：ボイスキーヤー」のことです。
【 ADONIS VM-240ボイスキーヤー／ボイスメモ(音声メモリー) 】 ←クリック一発
--------------------------------------------------------------------------------
☆はじめに☆
--------------------------------------------------------------------------------
■ 歳のせいか、コンテストや移動運用時に、ＣＱを連呼するのが疲れるようになったので、ADONISの
ボイスメモリーVM-240を採用しました。
VM-240の採用で、移動運用時に、快適にＣＱを出せることがうれしいですね。
ＣＱ自動送出（ＣＱマシーン）の方法には、ＰＩＣやパソコンと接続する方法、ＩＣレコーダー等を使う方法など
種々ありますが、VM-240は、簡便で、ありがたいですね。
■ 操作面では・・・・
モニタ音量が背面のＶＲで可変出来ますので便利です。
電源スイッチも表面（機器上面）にありますので操作性がいいです。
送信用に４チャンネル、それぞれ最大４０秒の録音ができます。この時間量は、通常では十分な長さですね。
マイクジャックは各社（アイコム、アルインコ、スタンダード、ケンウッド、ＪＲＣ）に対応しています。
今回の無線機はIC-910Dですので、それに適合したケーブルを使用しました。
よって、取扱説明書の「ピンアサイン」に従ってピンの抜き差しだけで、簡単に接続できました。
--------------------------------------------------------------------------------
【 VM-240の特徴 】
--------------------------------------------------------------------------------
● 6チャンネルの音声メモリー
呼び出し用ボイスキーヤー4チャンネルの他に、2チャンネルのボイスメモを内蔵した音声メモリーです。
（1チャンネルあたり最大４０秒の録音／再生が可能）
● 高音質音声メモリーIC採用で★Good !です!
ワンチップマイコンによる制御。
● オートリピート再生機能内蔵。
（呼び出し用ボイスキーヤー4チャンネル）
● マイク優先設計により再生中でもすぐブレークインが可能。
● 各ボタンスイッチは操作性重視の最適配置。
● モニタースピーカー内臓により録音内容を即、確認可能。
● 外部電源ジャック付き。（ 電源ＤＣ９Ｖ～１５Ｖ[１００ｍＡ]対応 ）
● マイクコネクターピン配列は各社マイクにも変更可能。
● マイク変換コード方式の採用により、各社無線機に対応。
● 入力ジャック：8Pマイクコネクター （配列は内部で変更可）
ＵＰ／ＤＯＷＮのスイッチおよび送信表示LED付。
● 入出力ジャック：８Pinマイクコネクター（配列は内部で変更可）
マイク適合出力インピーダンス:500Ω～50ｋΩ
出力ジャック ：８Pinマイクコネクター（配列は内部で変更可）
出 力 電 圧 :１０ｍＶ(RMS)
● 電源電圧：単３形アルカリ乾電池×２本（３Ｖ）
外部電源：ＤＣ９Ｖから１５Ｖまで対応（約１００ｍＡ）
● 形状（突起部含まず）： 33（H）×151（W）×141（D）mm
--------------------------------------------------------------------------------
では、VM-240の接続を写真、図解で、ご紹介します。
① 下の写真は、完了時の状態です。
② 下図は、概念です。
③パソコンからWAVファイルやCW音響が録音できます。
下の写真のような、オーディオケーブルを自作します。
８pinプラグは、VM-240 Mic端子のピン配列にします。
（今回はICOM社）
パソコン側は、Φ＝3.5mmのステレオミニプラグです。
このプラグ内部に、２０ｋΩの抵抗を直列にいれました。
（入力レベル調整用です）
録音は、マイクでの場合と同じです。
PCで再生と同時に録音操作をします。
この時、MicーOUT端子は、ケーブルを外しておきます。
④ 下の写真は、外観です。
⑤ 下の写真は、背面の端子状況です。
⑥ インターフェースまたは直接無線機に接続時に使います。
⑦ 下の写真は、正面の状況です。
⑧ 下図は、各部の名称です。
⑨ 詳しくは【 VM-240の取扱説明書（PDF） 】を参照下さい←クリック
このページのはじめに戻る
☆はじめに☆
◆ 移動運用時でもWSJT、SSTV・・・etcを楽しみたい・・・
◆ コンテストや移動運用時に、ＣＱを連呼するのが、疲れるようになった・・・・などのことから・・・・・
◆ ５GHｚの親機（ハンディー機)に自作の「インターフェイス」を介して下記のものを接続し、運用してみました。
■ ハンディー機 （ ICOM IC-T81ss )
（１） ノートパソコン
（２） ボイスメモリー／キーヤー（アドニス VM-240 ）
◆ 運用結果は・・・・思いのほか・・・快適な運用ができました。
◆ 以下に、その概要を、写真を中心に掲示しましたので・・・・
「紙芝居的」に、ご覧下さい。（ご参考になれば幸いです）
【１】接続完了時点 (先ずは、接続完了時点をご覧ください)

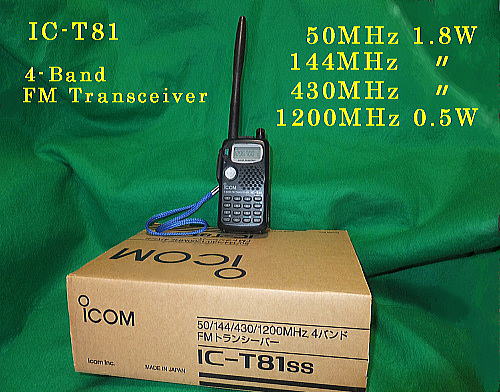

【２】ハンディー機〔IC-T81ss〕 ICOM社製・・・2000年2月購入

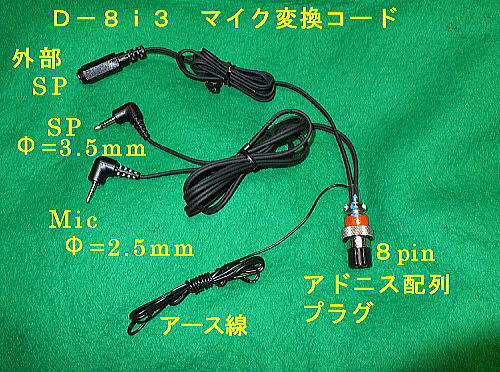

【３】D-8i3 マイク変換コード（アドニス製）

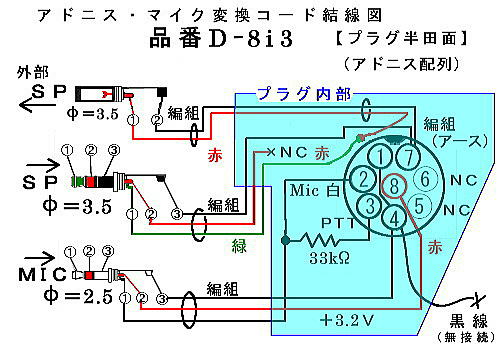

【４】マイク変換コード内部結線図（品番：D-8 i 3）・・・・・プラグ内部を解体して確認しました。
【５】Headset （ ADONIS HS-85 ）
【６】ヘッドセット（コントロールBOX＊VOX機能あり）
【７】インターフェイスと接続ケーブル

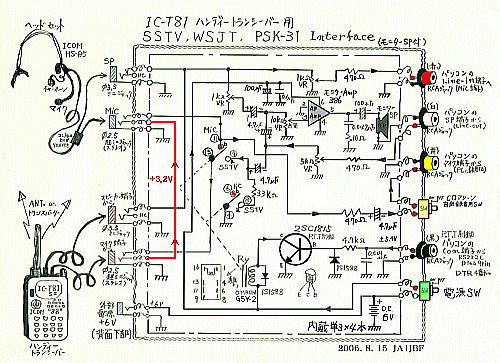

【８】インターフェイス回路図（手書き）
【９】ボイスメモリー／キーヤーVM-240
【１０】VM240→HS-85（中継ケーブル＆スタンバイSW）
【１１】接続完了 (はじめの写真と同じものです)
【１２】（参考）上段のウォーキング・ハムライフの記事より・・・転載
このページのはじめに戻る
【完】
この記事の始めに戻る
Topに戻る
－eof－
● ウォーキングハムライフのすすめ （書きかけ） ●
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
下段の記事もご覧ください
【１】★ WSJT:パソコンと無線機の接続 ★ ←クリック一発
【２】★ 移動運用＆コンテストでの「音声メモリー」活用 ★ ←クリック一発
【３】★ ５GHｚの親機(ハンディー)にパソコンを繋ぐ ★ ←クリック一発
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
小年期から続いた「アマチュア無線」の趣味は、その規模は縮小しましたが現在も続けています。
今は、” 健康ハムライフ ” と名付け、できるだけ野外に出てストレス解消法として楽しんでいます。
はぐろさん こてやさん
近くの「羽黒山 標高４２０ｍ」、「御亭山 標高５００ｍ」などの展望台から電波を出し関東一円と交信してます。
電波は、主に 「 ５ＧＨｚ帯 」 ですが、予備に 「 １．２ＧＨｚ帯 」 も使います。
東京の超高層ビルにパラボラアンテナを向け、その反射電波伝播で交信します。
技術的にも奥が深く、とってもスリルのある「マイクロ波通信」です。
「夜明けとともに起き、日没とともに寝る」これが「太古からの自然な生活」でしたが・・・
現代人は「夜も昼の明るさ」で生活しており体調をくずしています。
文明社会では、避けられないことではありますが、日常生活を工夫し、少しでも健康的な生活を楽しみたいものですね！
↓ 羽黒山から東京向け
↓ まさに要の部分ですね
↓ 御亭山から東京向け
↓ カシミール３Dで作成・・・・・御亭山からの展望図
↓ 御亭山の駐車場
↓ こんな簡単組み合わせで２００ｋｍは交信できます
↓ カシミール３D 「ツール」→「可視マップ」→「一発判定」で作図
↓ 東京の超高層ビル
【完】
このページの始めに戻る
Topに戻る
【１】 ★ WSJT: パソコンと無線機の接続 ★
★はじめに★
ここでは（株）エス・イー・シー製のインターフェース（以下 I / F と表記）を使った簡単な接続方法
（半田付け作業を減らした方法 ）を、ご紹介します。（ブランド名：アドニス）
このインターフェースの良いところは、用途が広い（Universal-Type）ことです。
この I / F の特長・・・・・・・・ ＡＫ－ＲＰＣ２ （エス・イー・シー製）
・マイクロホンの信号とパソコンのサウンド出力を、 COMポート(RS -232C)の信号を使用して切り換えて
出力します。
・WSJT、SSTV、PSK31、RTTY、MFSK 等の通信プログラムに対応してます。
・8Pマイク入出力コネクターピン配列は、各社マイクにもワンタッチコネクターで簡単に変更が可能です。
・RTTY用 FSK制御回路を内蔵してます。
・受信信号を本機に通すことにより受信レベルが可変可能です。
[詳しくは] 取り扱い説明書（PDF） ←クリック
なお、 IC-910 専用インターフェース が市販されていますので、最下段で、ご案内します。
あえて、今回の方法を採用したのは・・・眼も指先も老いて・・・半田付けがママならぬこと・・・と・・・
多用途な I / F であること等・・・からです。
ネットオークション、ハードオフ店、百円均一店などで費用軽減ができますね。
●【説明モデル】は次の通りです●
無線機： ＩＣ－９１０Ｄ （ＩＣＯＭ製）
Ｉ ／ Ｆ ： ＡＫ－ＲＰＣ２ （エス・イー・シー製）
Ｐ Ｃ ： ノートパソコンのＵＳＢ端子接続
★準備するもの★
① ＡＫ－ＲＰＣ２（ S E C ）・・・・・・・・・・・・・・・・・・・・・・・ １台
② マイク変換コード（Ｄ－８８ i アドニス ）・・・・・・・・・・・ １本
③ Audioケーブル（3.５mm両端ステレオジャック）・・・・ ２本
④ USB－RS232Cコンバータ（サンワサプライ）・・・・・ １個
型番USB－CVRS9（ドライバーＣＤ付）
⑤ Serial D-Sub-9pin コード（両端メス型）・・・・・・・・・・ １本
⑥ DC12V（25mA）電源用赤黒コード（必要長）・・・・・・・ １本
コード類は、ハードオフ、百円均一店が便利です！
先ず次の写真をご覧下さい・・・・こんな風に出来上がります
これで説明・解説はいらない！・・・組み立てるだけで超簡単ですね。
 |
 |
 |
● 簡単な説明 ●
① マイク変換コード 「D-88 i 」
無線機と I / Fのマイク出力[MIC-OUT]を接続する８pinコードでアドニスの「D-88 i 」が該当します。
各社マイクに対応させるため 、I / F の内部に結線変更コネクタ部が用意されており、安心できます。
② 送受信切り替え制御用コード（RS-232C→USB）
・RS-232C用ストレートD-Sub-9pin ( ９ピン・両端メス ) コード
これは I / F 裏面に９ピン（オス）が出ています。また、コンバータ（変換器）にも９ピン（オス）が出て
いますので必要です。
・RS-232C→USBコンバータ（変換器）これにはD-Sub-9pinオスとUSB Aタイプ・オスが付いてます。
シグマ社の品番USB-CVRS9が該当します。 Windows７でも動作します。
ただしPCの機種によっては、対応しない場合があるようです。
③ 送信信号ケーブル（オーディオケーブル）
パソコンのLine-OUTと I / F のSOUND-INを接続します。
両端にステレオミニプラグ（3.5mm）がついたものです。
④ 受信信号ケーブル（オーディオケーブル）
無線機（IC-910D）の受信信号は、裏面のＡＣＣ端子＃５から DIN-8P プラグで取り出します
（ＡＦツマミに関係無く一定出力、 Ｚ＝4.7kΩ 100～300mV RMS）アースは＃２。
これに使うケーブルのパソコン側はステレオミニプラグ(3.５mm)です。
（IC-910Dの場合は I / F を通さないで直接パソコンのLine-INに接続します）
⑤ DC電源 「赤黒色線」 （ I / F には電源SWは付いてません）
インターフェースの電源は、無線機裏面のＡＣＣ端子＃７から、④と同じDIN-8Pプラグで取り出します。
アースは＃２。 （ ＤＣ 13.8 V、１ Ａ ・・・・MAX ）
⑥ FSK／KEY端子接続コード
今回は使いません。 I / F のジャックは無接続です。
⑦ その他
この I / F には、他の機能がありますが・・・今回は割愛します。
ＡＫ－ＲＰＣ２の内部
↓ Photo-1
 |
↓ Photo-2
 |
詳しくは・・・ [ 参考 ] 取り扱い説明書（PDF）←クリック
IC-910Dの専用インターフェースなら下記が★Good !
マキ電機（株）製インターフェース ←クリック
↓ ＨＰより
 |
このページのはじめに戻る
【２】★ 移動運用＆コンテストでの「音声メモリー」活用 ★
● アドニスの「通称：ボイスキーヤー」のことです。
【 ADONIS VM-240ボイスキーヤー／ボイスメモ(音声メモリー) 】 ←クリック一発
--------------------------------------------------------------------------------
☆はじめに☆
--------------------------------------------------------------------------------
■ 歳のせいか、コンテストや移動運用時に、ＣＱを連呼するのが疲れるようになったので、ADONISの
ボイスメモリーVM-240を採用しました。
VM-240の採用で、移動運用時に、快適にＣＱを出せることがうれしいですね。
ＣＱ自動送出（ＣＱマシーン）の方法には、ＰＩＣやパソコンと接続する方法、ＩＣレコーダー等を使う方法など
種々ありますが、VM-240は、簡便で、ありがたいですね。
■ 操作面では・・・・
モニタ音量が背面のＶＲで可変出来ますので便利です。
電源スイッチも表面（機器上面）にありますので操作性がいいです。
送信用に４チャンネル、それぞれ最大４０秒の録音ができます。この時間量は、通常では十分な長さですね。
マイクジャックは各社（アイコム、アルインコ、スタンダード、ケンウッド、ＪＲＣ）に対応しています。
今回の無線機はIC-910Dですので、それに適合したケーブルを使用しました。
よって、取扱説明書の「ピンアサイン」に従ってピンの抜き差しだけで、簡単に接続できました。
--------------------------------------------------------------------------------
【 VM-240の特徴 】
--------------------------------------------------------------------------------
● 6チャンネルの音声メモリー
呼び出し用ボイスキーヤー4チャンネルの他に、2チャンネルのボイスメモを内蔵した音声メモリーです。
（1チャンネルあたり最大４０秒の録音／再生が可能）
● 高音質音声メモリーIC採用で★Good !です!
ワンチップマイコンによる制御。
● オートリピート再生機能内蔵。
（呼び出し用ボイスキーヤー4チャンネル）
● マイク優先設計により再生中でもすぐブレークインが可能。
● 各ボタンスイッチは操作性重視の最適配置。
● モニタースピーカー内臓により録音内容を即、確認可能。
● 外部電源ジャック付き。（ 電源ＤＣ９Ｖ～１５Ｖ[１００ｍＡ]対応 ）
● マイクコネクターピン配列は各社マイクにも変更可能。
● マイク変換コード方式の採用により、各社無線機に対応。
● 入力ジャック：8Pマイクコネクター （配列は内部で変更可）
ＵＰ／ＤＯＷＮのスイッチおよび送信表示LED付。
● 入出力ジャック：８Pinマイクコネクター（配列は内部で変更可）
マイク適合出力インピーダンス:500Ω～50ｋΩ
出力ジャック ：８Pinマイクコネクター（配列は内部で変更可）
出 力 電 圧 :１０ｍＶ(RMS)
● 電源電圧：単３形アルカリ乾電池×２本（３Ｖ）
外部電源：ＤＣ９Ｖから１５Ｖまで対応（約１００ｍＡ）
● 形状（突起部含まず）： 33（H）×151（W）×141（D）mm
--------------------------------------------------------------------------------
では、VM-240の接続を写真、図解で、ご紹介します。
① 下の写真は、完了時の状態です。
 |
② 下図は、概念です。
 |
③パソコンからWAVファイルやCW音響が録音できます。
下の写真のような、オーディオケーブルを自作します。
８pinプラグは、VM-240 Mic端子のピン配列にします。
（今回はICOM社）
パソコン側は、Φ＝3.5mmのステレオミニプラグです。
このプラグ内部に、２０ｋΩの抵抗を直列にいれました。
（入力レベル調整用です）
録音は、マイクでの場合と同じです。
PCで再生と同時に録音操作をします。
この時、MicーOUT端子は、ケーブルを外しておきます。
 |
④ 下の写真は、外観です。
 |
⑤ 下の写真は、背面の端子状況です。
 |
⑥ インターフェースまたは直接無線機に接続時に使います。
 |
⑦ 下の写真は、正面の状況です。
 |
⑧ 下図は、各部の名称です。
 |
⑨ 詳しくは【 VM-240の取扱説明書（PDF） 】を参照下さい←クリック
このページのはじめに戻る
【３】 ★ ５GHｚの親機(ハンディー)にパソコンを繋ぐ ★
☆はじめに☆
◆ 移動運用時でもWSJT、SSTV・・・etcを楽しみたい・・・
◆ コンテストや移動運用時に、ＣＱを連呼するのが、疲れるようになった・・・・などのことから・・・・・
◆ ５GHｚの親機（ハンディー機)に自作の「インターフェイス」を介して下記のものを接続し、運用してみました。
■ ハンディー機 （ ICOM IC-T81ss )
（１） ノートパソコン
（２） ボイスメモリー／キーヤー（アドニス VM-240 ）
◆ 運用結果は・・・・思いのほか・・・快適な運用ができました。
◆ 以下に、その概要を、写真を中心に掲示しましたので・・・・
「紙芝居的」に、ご覧下さい。（ご参考になれば幸いです）
【１】接続完了時点 (先ずは、接続完了時点をご覧ください)
 |
【２】ハンディー機〔IC-T81ss〕 ICOM社製・・・2000年2月購入
 |
【３】D-8i3 マイク変換コード（アドニス製）
 |
【４】マイク変換コード内部結線図（品番：D-8 i 3）・・・・・プラグ内部を解体して確認しました。
 |
【５】Headset （ ADONIS HS-85 ）
 |
【６】ヘッドセット（コントロールBOX＊VOX機能あり）
 |
【７】インターフェイスと接続ケーブル
 |

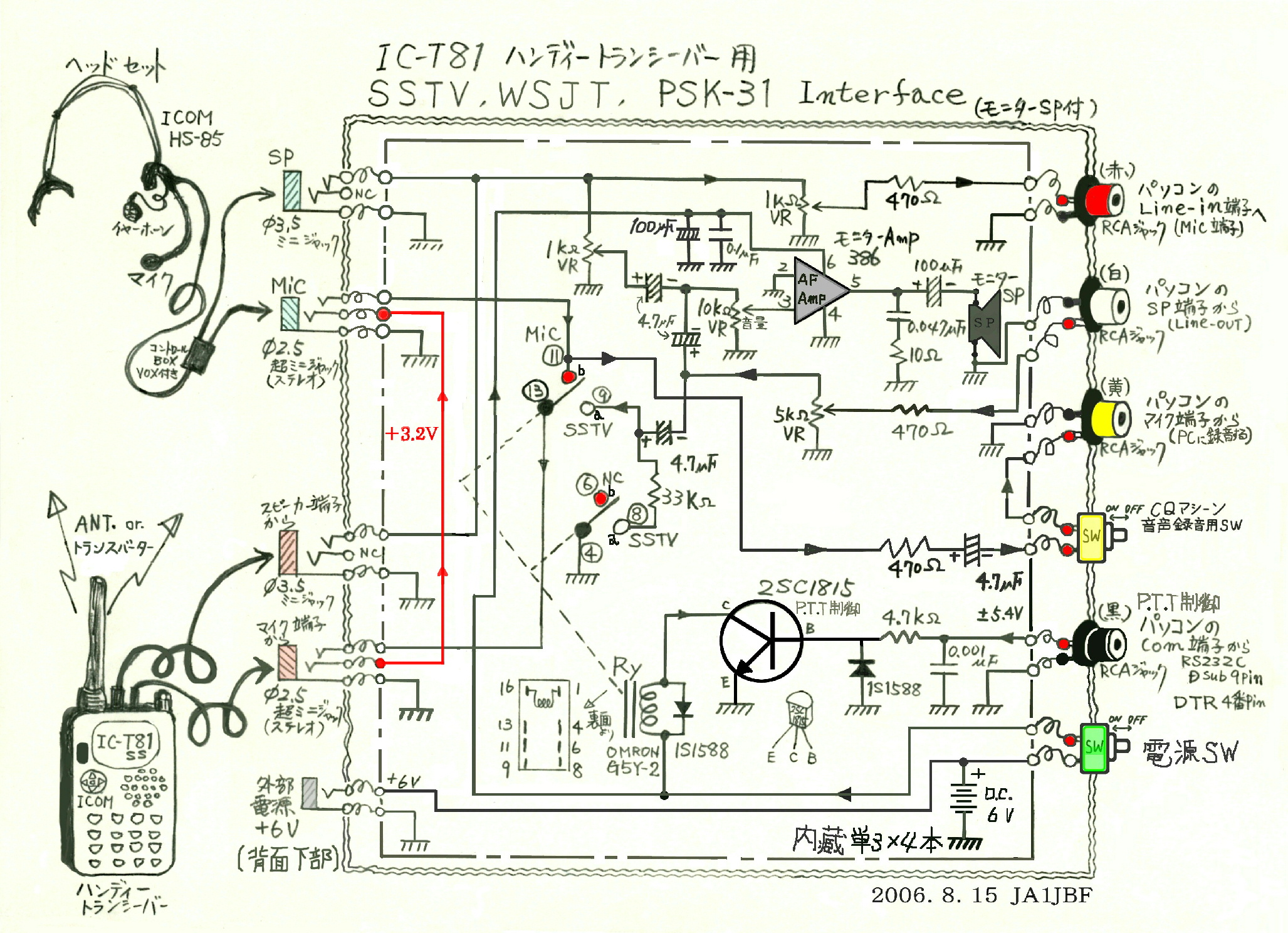

【８】インターフェイス回路図（手書き）
 |
←（画面クリック大画像） |
【９】ボイスメモリー／キーヤーVM-240
 |
【１０】VM240→HS-85（中継ケーブル＆スタンバイSW）
 |
【１１】接続完了 (はじめの写真と同じものです)
 |
【１２】（参考）上段のウォーキング・ハムライフの記事より・・・転載
 |
このページのはじめに戻る
【完】
