★ はじめに ★
今回は、高精度クリスタルヒーターのお話です
◆ 5GHz トランスバーター の局発をＧＰＳ従属依存でPLL化しましたが、PLLロック外れが発生して困っておりました。
ロック外れの原因は、気温の変化によるLo-Xtalの周波数変動です。（日較差の大きいQTHですから影響大です）
◆ そこで、以前友人から頂いた、 QH40A （クリスタルヒーター）を使ってみました。 (2013.11.09)
◆ 結果は★Good !、気温の変化を気にせずFBな運用を楽しんでいます。
最近では、習志野市からのロールコールにチェックインできました。 （ 2013.12.01 21:00 ）
◆◆それでは、以下にQH40A 取付の概要を紹介します◆◆
【１】 今回使用したトランスバーター （ UTV-5600BⅡP ）
（ マキ電機 2002年製／Lo-PLL改 ）
 |
◆ このトランスバーターの局発は、PLL化の改造をして ありますが・・・・これのＬｏ-Xtalは外気温度の変化に 影響を受け周波数が大きく変動します。（屋外設置で） この事が、ＰＬＬロック外れを起こしておりました。 ◆ この対処法として、高精度 クリスタルヒーターを取付けました。 QH40Aについは、後述しますが、ひと言でいうと、Lo水晶 発振子に貼り付けて使う、簡易な超小型電子ヒーターです。 ◆ ヒーターは、アルミナ（セラミック素材）で、約＋４０[℃]を 保ち、Lo水晶発振子に外気影響が無いように動作します。 ★ ＱH４０Ａ (このページの後半へ） ←クリック一発 |
 |

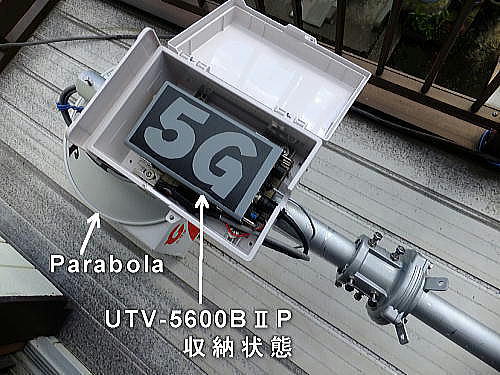

◆ 防水ボックス（Wall-Box）に収納した状態 蓋を閉めても、外気はボックス下部から出入りします。 冬季は・・・ 日光連山から吹きつける「男体颪」がビンビン冷却します。 一日で 15 [℃] の日較差（気温）も珍しくありません。 夏季は・・・ 内陸的な猛暑です。 これでは、Lo-Xtal も、安定を保てません。 Lo-PLL化でも、ロック外れは当然なのかと・・・考え込みます ◆ ウォール・ボックス（Wall Box） 屋外で耐用年数 20年以上！ いろんな使い方が想定されます・・・ABS樹脂製です。 電材店から購入・・・・ 型番：OP14-23（旧OP-2相当品）・・・￥1,500円でした。 エアコン配管用防水パテをサービスしてくれました。 （不乾性・難燃性・白色・・・200ｇで￥100円ですが） 日東工業商品情報サイト ←クリック一発 |
 |
◆ ２Ｆ屋上に据え付けた状態 |
 |

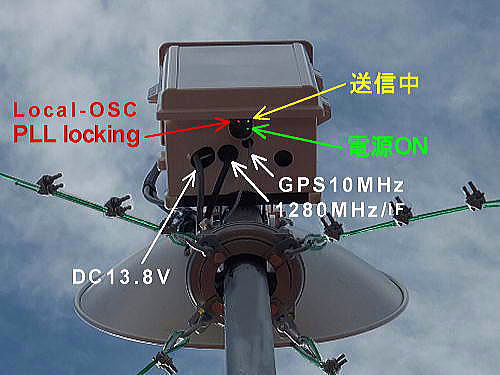

◆ 防水ボックス下部の状態 |
【２】 トランスバーターのLo-PLLユニット
 |

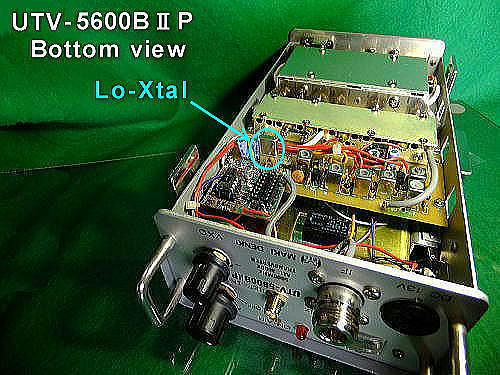

◆ ケース裏蓋を開けた状態 （写真手前がフロントパネル） 今回、高精度クリスタルヒーターを取り付ける ・・・Lo-Xtal |
 |
◆ 今回対象の５６MHｚ水晶発振子周辺 |
 |

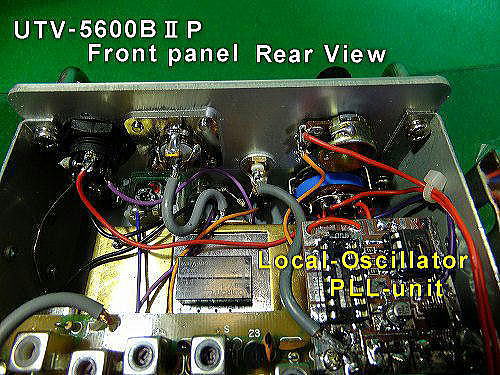

◆ フロントパネルの裏側 |
 |

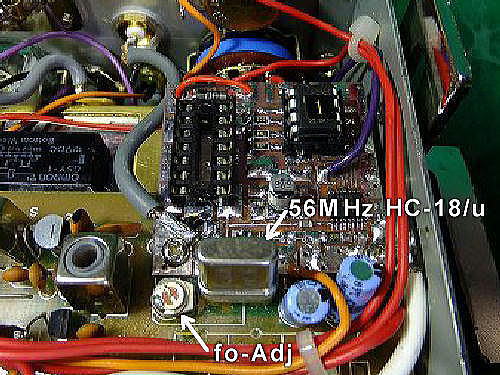

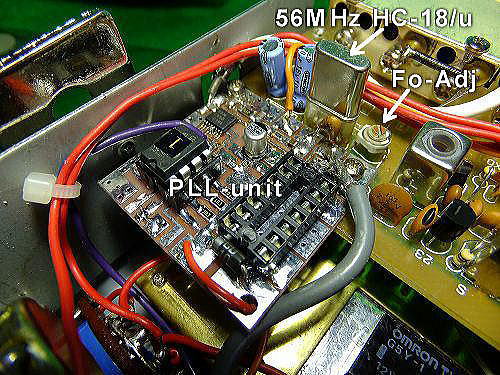

◆ ５６MHｚ水晶発振子とその周波数微調整用コンデンサー |
【３】 高精度クリスタルヒーターについて ( QH40A )
 |

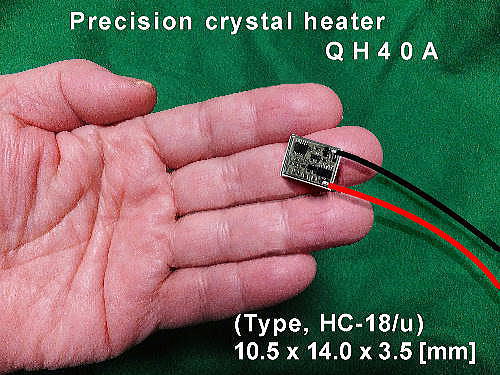

◆ アルミナのセラミック基板上に構築されたサーモスタット回路 により水晶は 0.1 ℃ の精度で 制御され 40.8 ℃ に安定化さ れ ます。 しかし、OCXOの精度には届きません。 アルミナとは高耐熱絶縁体で、高熱伝導率のセラミック材料。 型 番 QH 40 A （ 適用水晶発振子 HC-18／u ） 動作温度 40.8 ℃ ± 1.5 ℃ 精 度 0.1 ℃ 電源電圧 + 8V～+12 V DC、安定した電圧を使用 突入電流 80 mA 寸 法 10.5 x 14 .0x 3.5 [ mm ] [参考] 購入サイト★ Kuhne electronic ★ ←クリック一発 |
 |

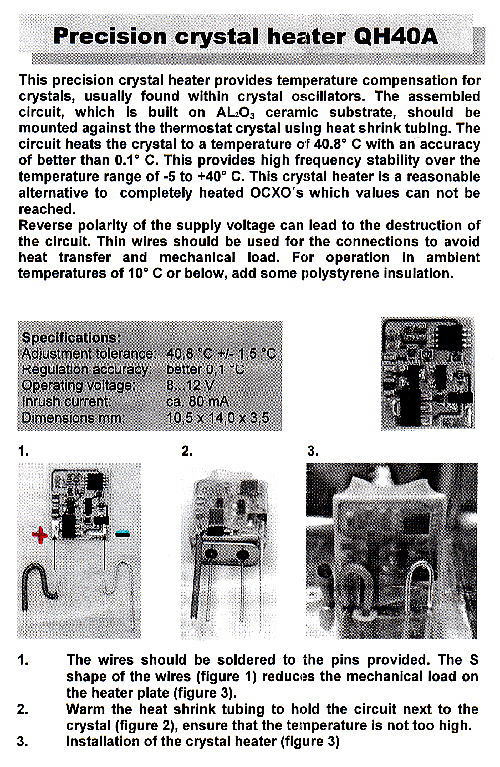

◆ 同梱の取扱い説明書 |
 |

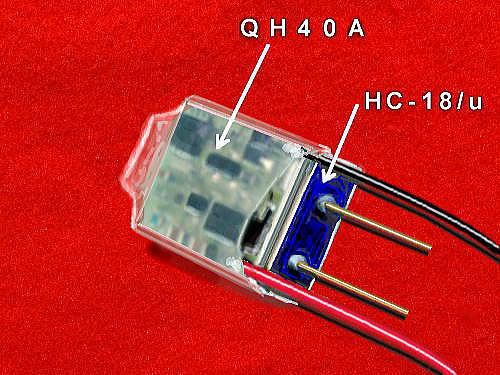

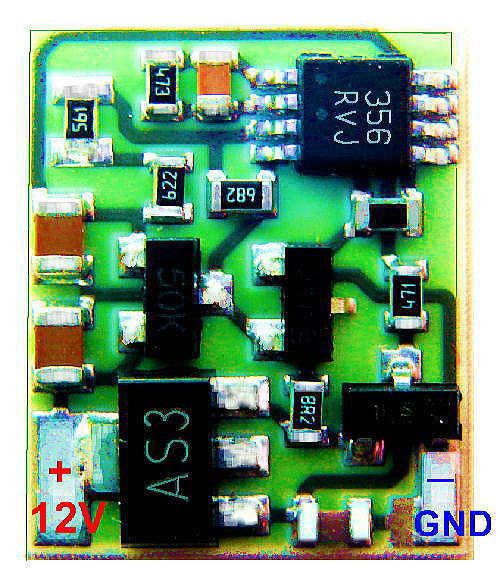

◆ 拡大写真 |
 |

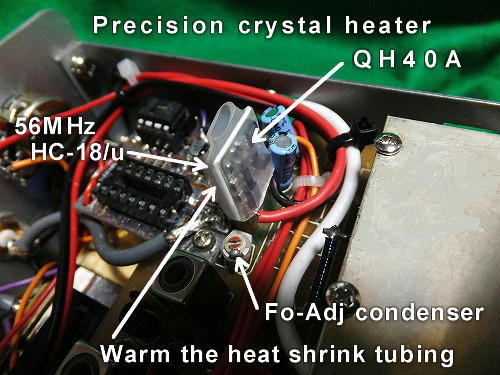

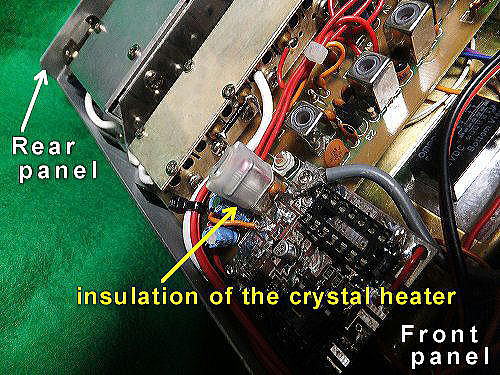

◆ QH40Aの取付け ① 基板にDC電源用リード線をﾊﾝﾀﾞ付けします。 ② セラミック基板をXtalに当てて、熱収縮チューブで固定します。 熱収縮チューブは、ライター（lighter）であぶればOK.。 この時、両面テープは禁物です。 |
 |

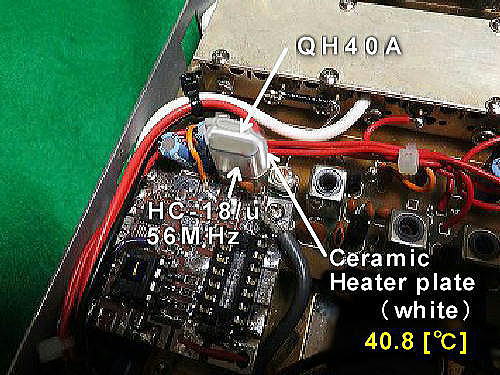

③ 周波数の調整 QH40Aが十分に暖まったら（ 約 40 [℃] ）・・・・・・・・・・・・・ fo-Adj コンデンサーにより冬期環境でPLLロックが安定す るように調整します。（ VXOの電圧 ≒ 1.6 [ V ] ） 私は、冬期と夏期の環境作りに、アイスノンと整髪用ドライ ヤーを使いました。 Point ! このとき、「VXO」ボリュームは、目盛の中央にしておきます。 こうすれば、[ Lo-f ] を若干ですが外部から微調整できます。 アジャスト用トリマーコンデンサの補助として使います。 |
 |
|
 |
|
【５】 以上で完了です
 |

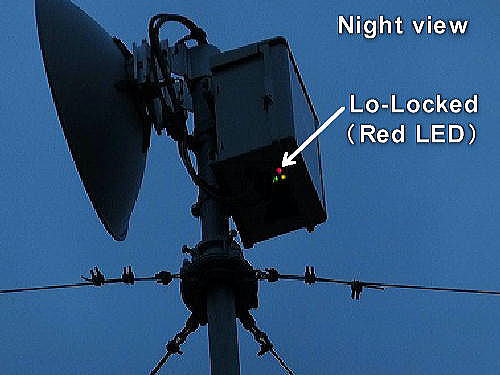

◆ PLLロック外れは皆無で安定しています ★Good ! |
【６】 5GHzロールコールに初参加
 |

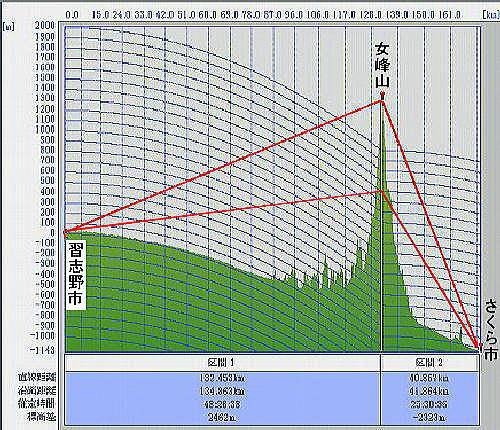

◆ PLLロック外れが解消し周波数も安定化したことから安心して 待ち受けＱＳＯが出来ます。 最近では、習志野市からのロールコールにチェックインできました。 （ 2013.12.01 21:00 ） 女峰山（日光連山）反射波によるＦＭ音声交信です。 伝播経路トータル距離は、約173 [ km ] でした。 ← カシミール３Dで作図 （習志野市→女峰山→さくら市） |
では・・・・この辺で
【完】
