★ 【はじめに】 ★
今回からIC-R8500広帯域受信機についてのお話（３話）です。 アマチュア無線の「幕引き後の相棒」にと
先取り購入しました。
■ 第１話は・・・IC-R8500の内部構造を中心にお話します。 今回も【論よりグラフィック】型式で画像を多用します。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

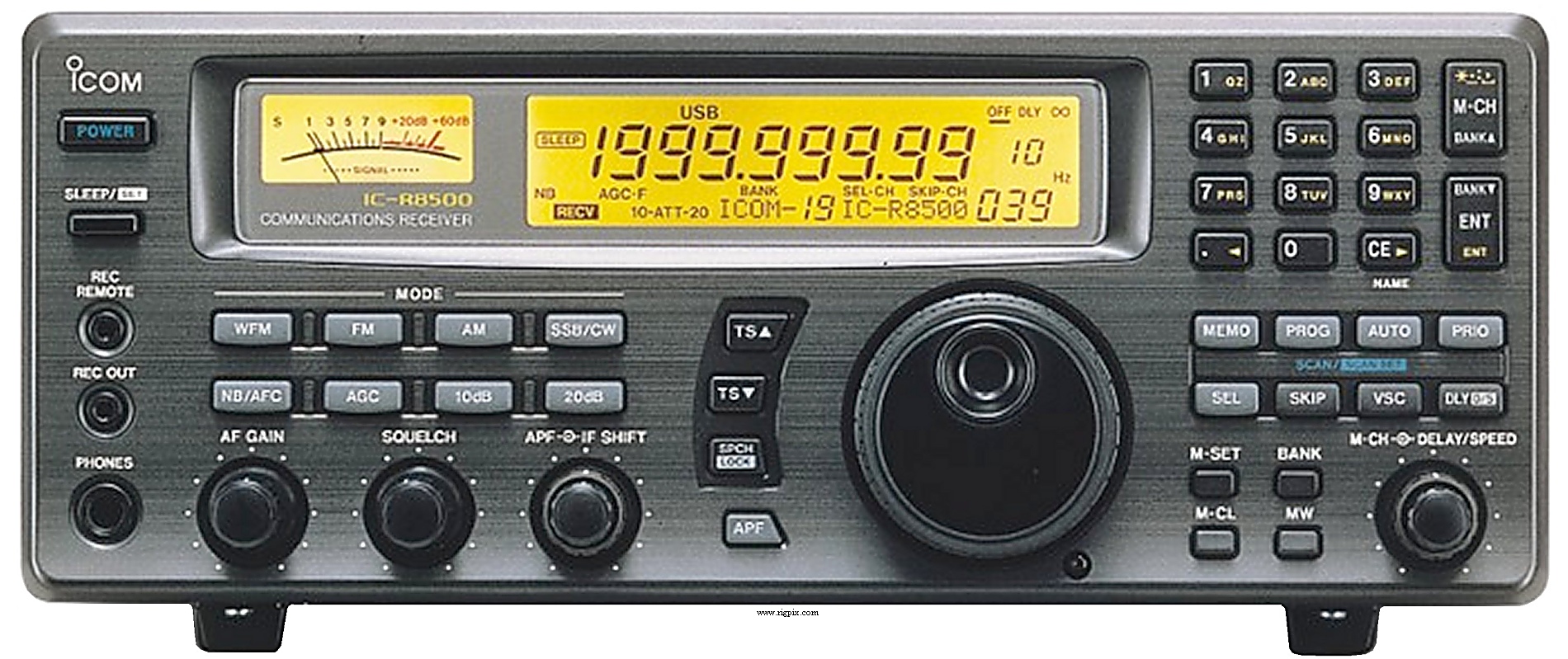

【１】 外 観
2013年6月に購入しました。→ 2011年製造の新品です。
ＩＣ-Ｒ8500の初代は１９９６年７月（Ｈ８年）で今から約17年前でした。
しかし、その後、製造中止され、２００８年（Ｈ２０年）に再販されました。
固定型受信機は、近年価格が高騰しホビーユーザーには手が出せなくなっています。
それでもＩＣ-Ｒ8500は、比較的価格が抑えられ、機能も基本的なものは備わっています。
 |
【評 価】 購入後まだ日が浅いので、短時間ですが、 全てのMODEで試聴してみました . 結果は、★Good ! です。 MODE WFM FM AM SSB CW FM-N AM-W AM-N CW-Nと不自由しません。 広帯域で多彩なモードが 「 受信を楽しく 」 させて くれます。 選択幅に気象衛星NOAA受信用５０KHｚがあれば 文句なしです。 デジタルモードが無いのは、承知のこと。 価格満足度は 「少し高い！」 → １０万円なら「買い」 ですね。 アマチュア無線、エアーバンド （成田空港を中心に関東一円） 鉄道無線、消防・救急、道路交通、タクシー無線etc.を チェックしました。 |
【感想、満足度】
とにかく満足できた逸品。総合点で９０点です。（１００点満点で）
アマチュアバンドでＣＷを聞く時、IFシフト/APF機能が抜群にいいです。 音質に濁りが無く、いい音出します。
受信感度は、広帯域受信機にありがちな「バンド毎の感度むら」が少なくハイレベルな受信が楽しめます。
HF帯のフロントエンドには、多分割化したバンドパスフィルターバランスドタイプの第１ミキサーなどを採用。
また、V/UHF帯では、PLL回路のVCO電圧に同期させるFET-RFアンプを盛り込んだチューンド・フィルター(BPF部)など
を採用し高感度を維持しながらも、高い多信号特性も実現している点が評価できます。
固定機ですから専用アンテナに切り替えて使えば・・・まさに通信機です。ハンディー機とは比較になりません。
ＦＭ放送は、ステレオで聴けませんが、音質は★Good !です。放送局が約８ｋｍと距離的に近いのでアッテネータを
使っています。
APF機能（オーディオ・ピーク・フィルター）は、通過帯域を選択できますので、FM放送などを受信しているときにはトーン
コントロールとして、またCWを受信しているときは、ピークフィルターとして聞きやすくできます。
是非、オーディオ用ヘッドホンの使用をお勧めします。
【改善・希望】
① 最小チューニングステップが１０Hzなのが残念です。 １Hzが欲しいですね。
今は、U／SHFでも、地上波WSJTなどで、GPS依存の周波数安定度で運用されています。
いにしえのIC-R8500ですが、この辺は現世に合わせて欲しいものです。
② 基準発信器をPLL化し外部から10MHｚ（Reference）を注入可としていただければ最高。
（コストダウンは旧来のアナログTV用回路などを省略すれば）

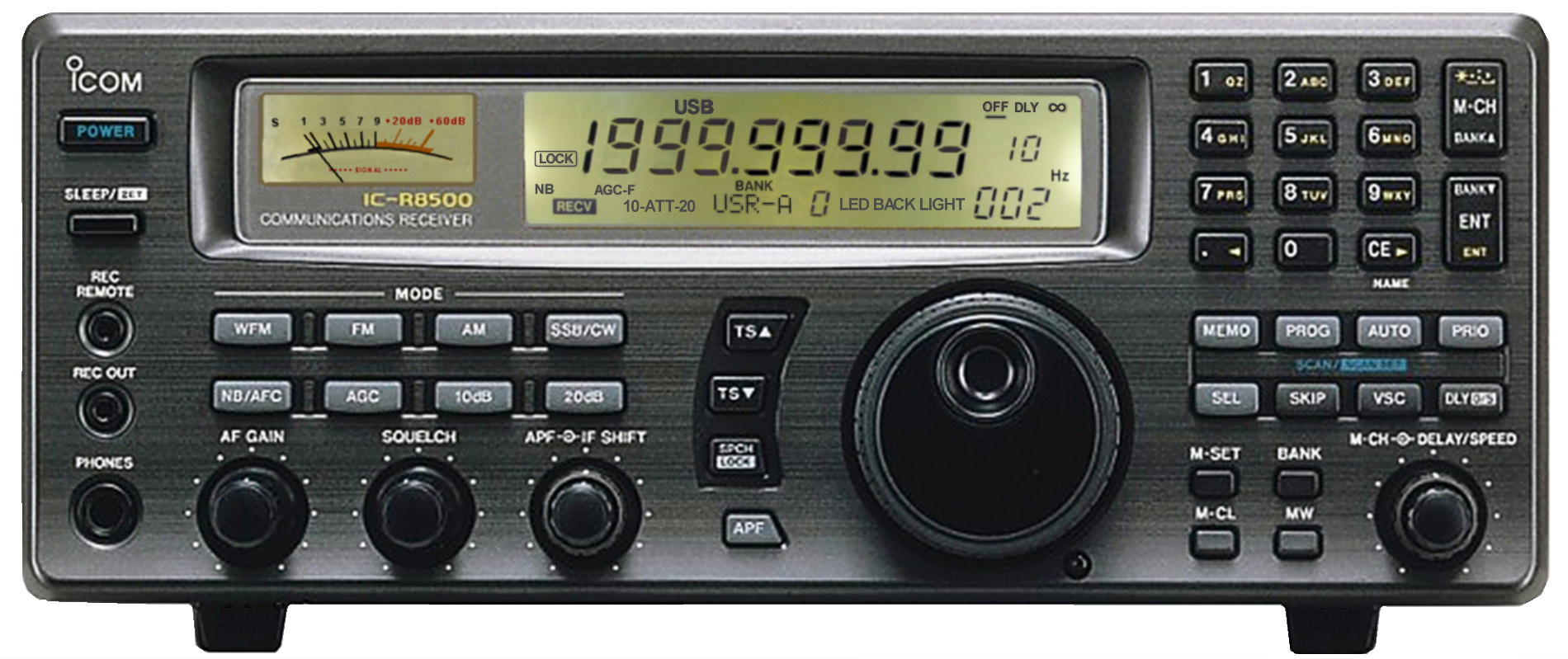

③ パネル照明用麦電球のＬＥＤ化。 （ これで発熱解消、コストダウンも可 ）
主な特徴／仕様／オプション／取説Downloadなど（アイコム社ＨＰ）
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
【２】Rear panel
 |
左側下部のBNCコネクターは GPS受信機OUTの10MHz注入口。 （第３話で紹介します） |
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

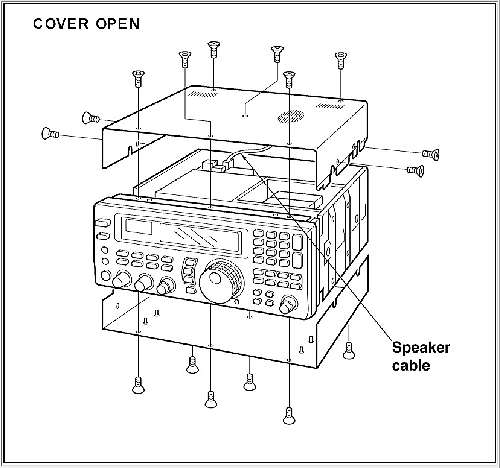

【３】Cover Open
 |
スピーカーケーブルを引っ張らないよう 注意します。 |
 |

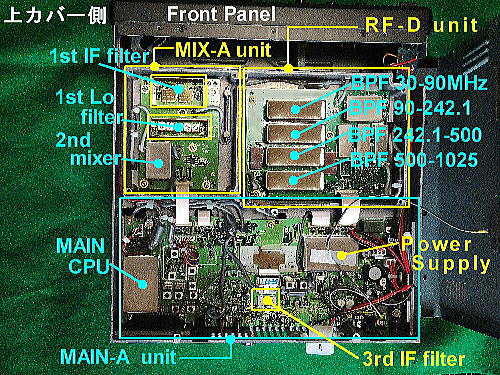

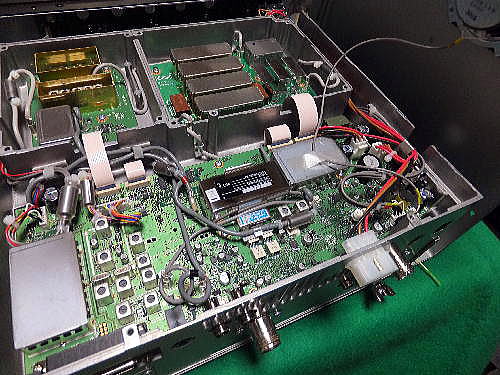

受信機上側（Under the top cover） |
 |

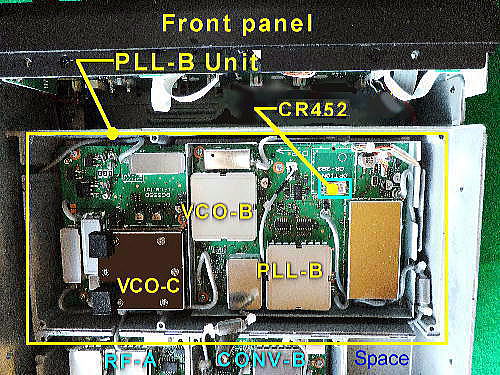

受信機下側（Under the bottom Cover） PLL-B Uni 部 Metal plate と Shield cover を 外してあります |
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

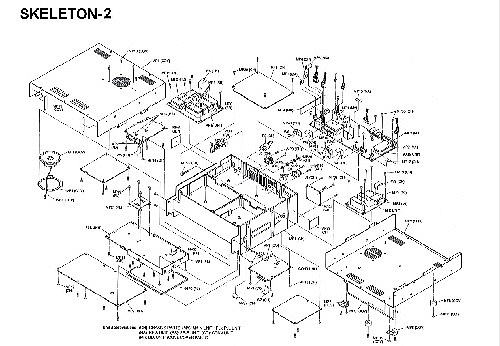

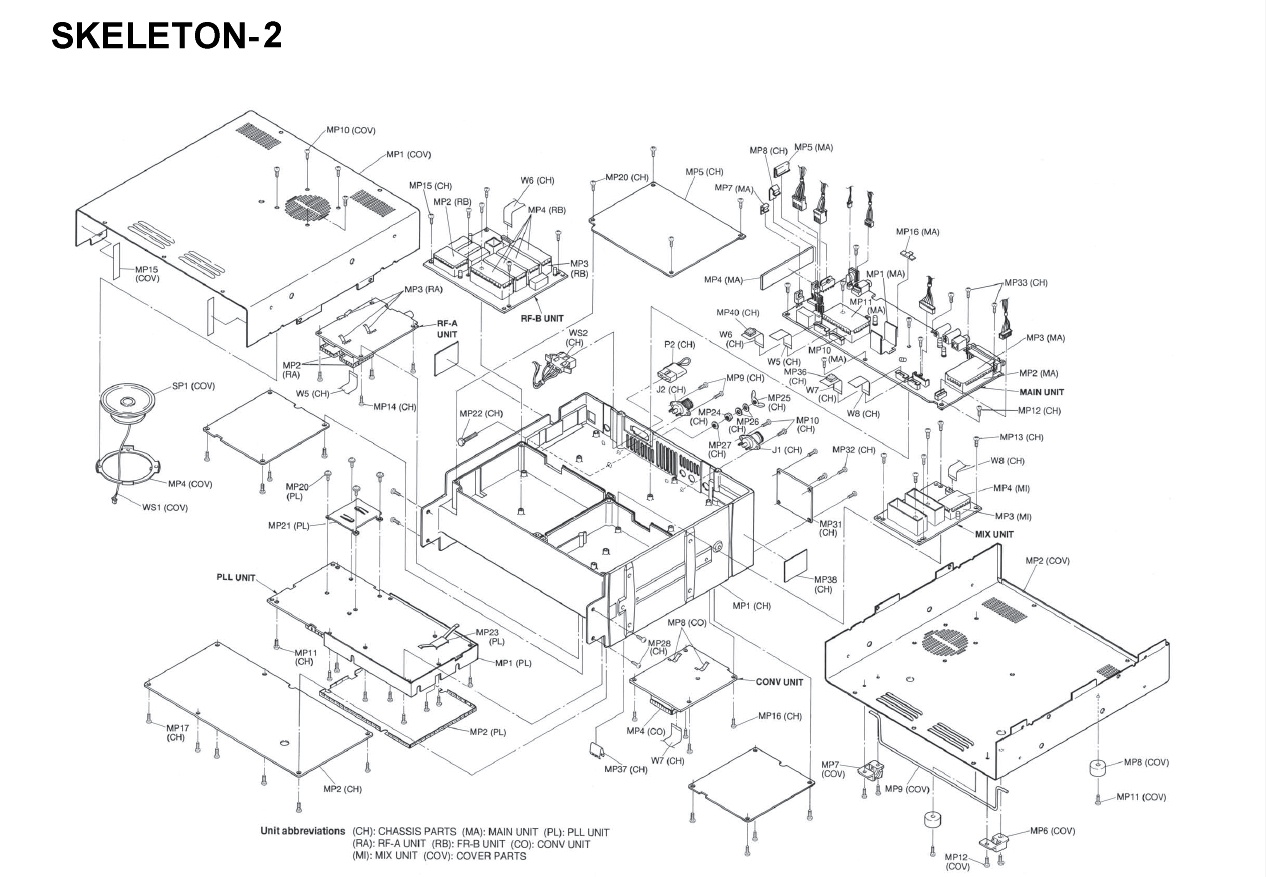

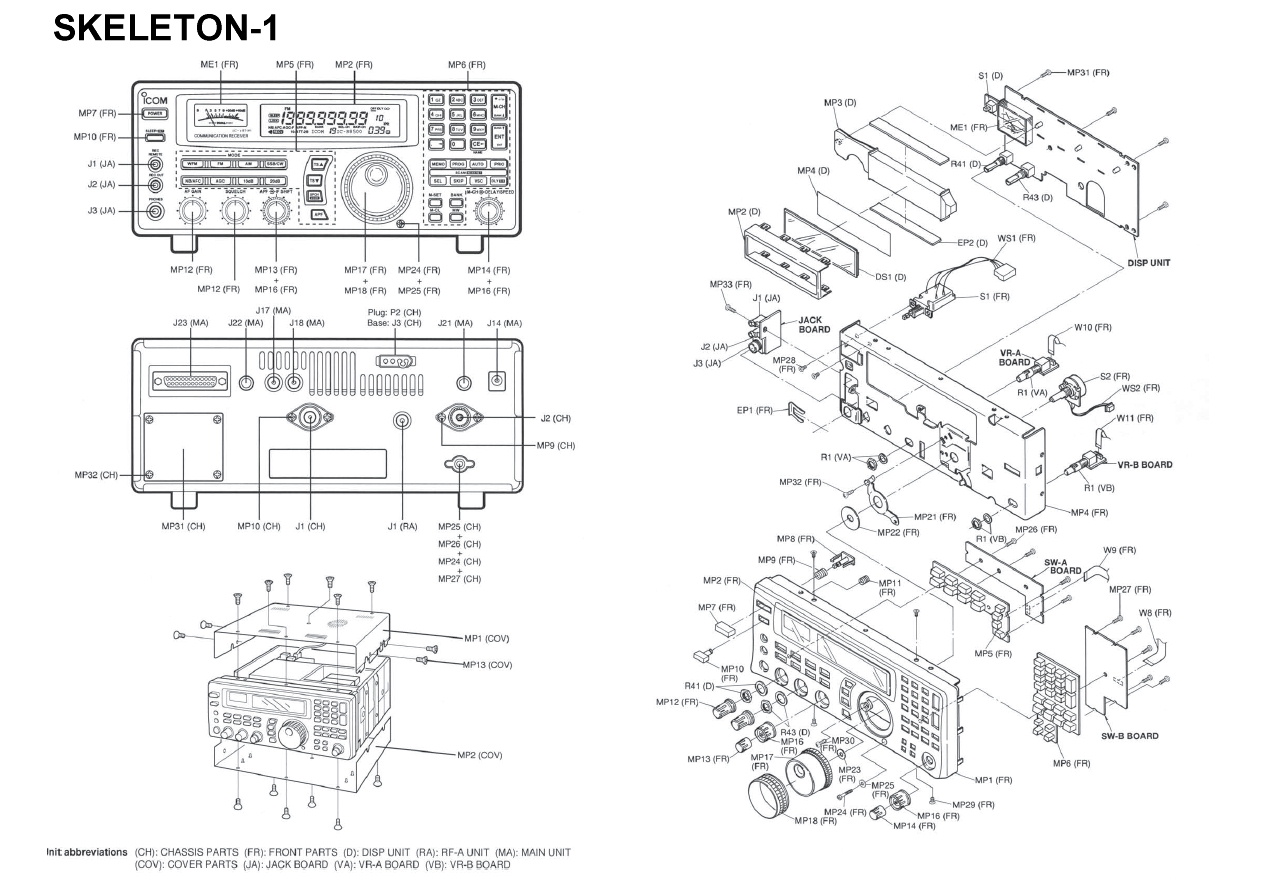

【４】Skeleton
 |
画像をクリックしますと拡大図が出ます。 各文字は・・・部品番号です。 |
 |
画像をクリックしますと拡大図が出ます。 各文字は・・・部品番号です。 |
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

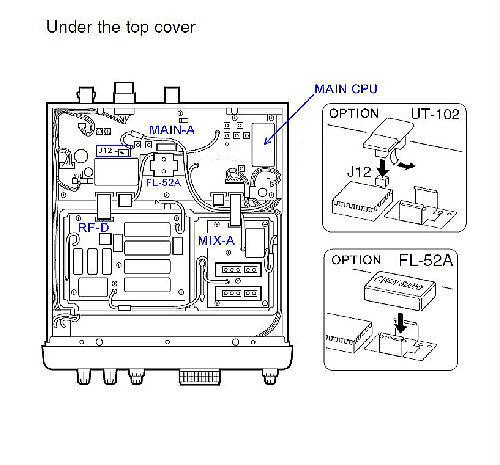

【５】受信機上側（Under the top cover）
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

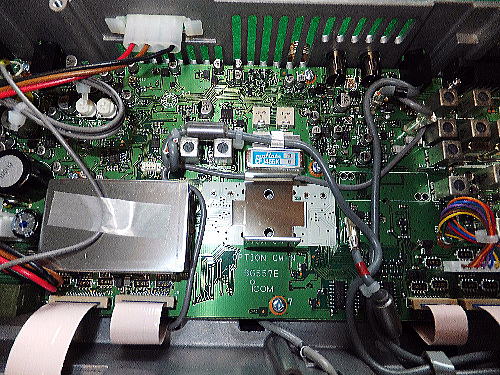

【６】MAIN－A unit

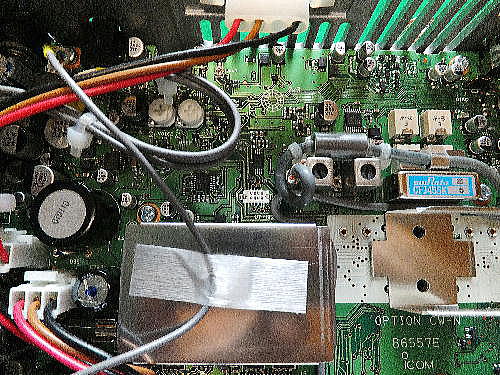

Option FL-452 CW－narrow filter 設置付近 （ 第２話 ）
Option UT-102 J12 connector 付近 （ 第２話 ）

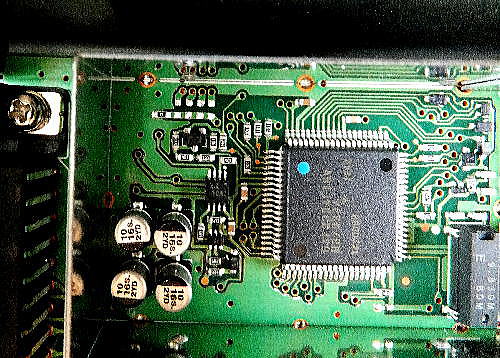

MAIN-CPU （ 第２話 ）

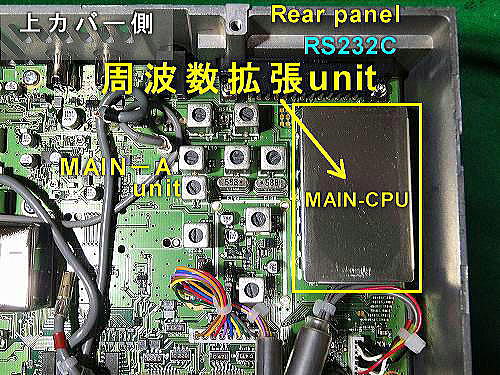

受信周波数拡張ユニットケースの内部拡大（MAIN-CPU内部）
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

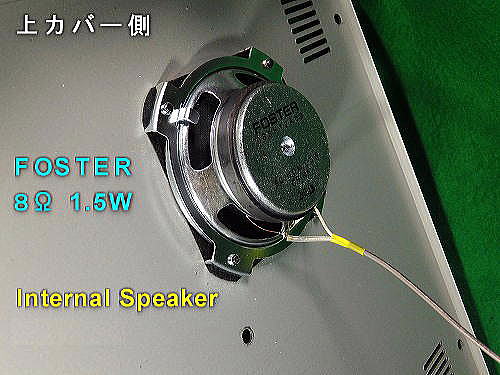

【７】内部スピーカー
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

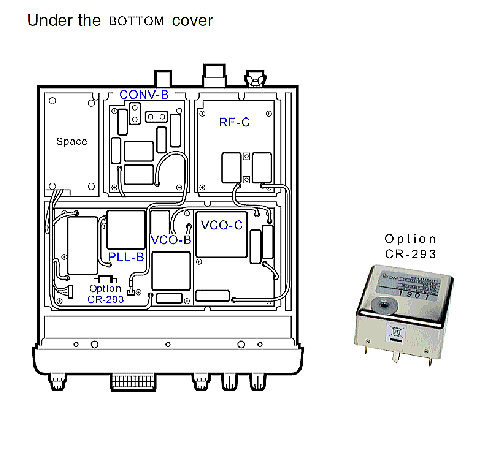

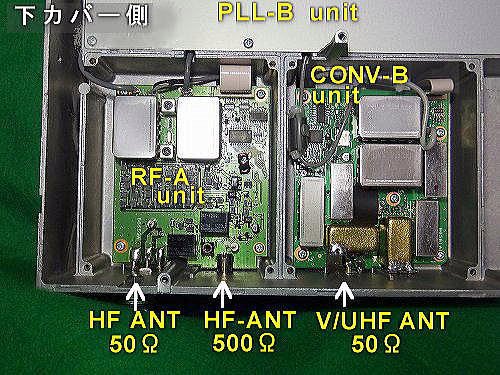

【８】受信機下側（Under the bottom cover（第２話）

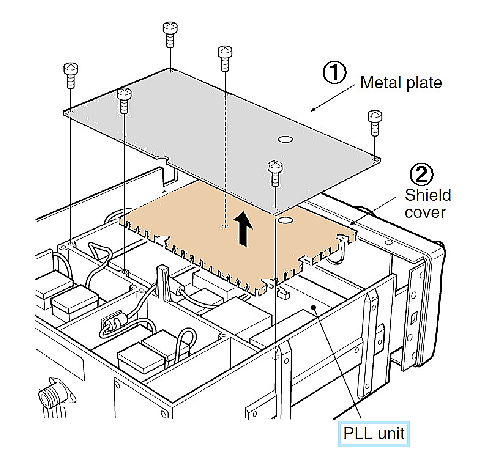

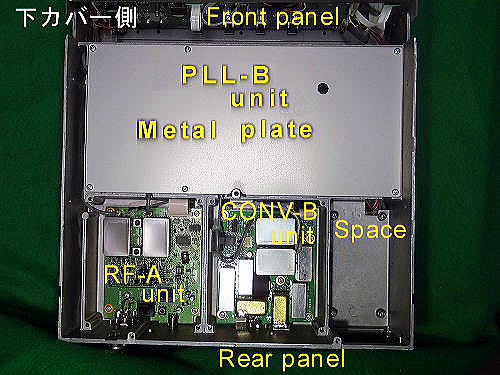

↓ PLL-B UnitのMetal plate と Shield cover を外します
↓PLL-B Uni 部 Metal plate と Shield cover を外してあります

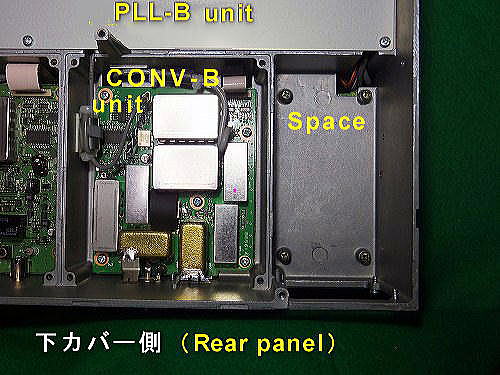

－－－－－－－－－－－－－－－－－－←写真の箇所（SpaceBOX）ですが、
本来の目的は何でしょうね？
元々は 「AC100V対応電源部」 のための
スペースでしょうか？
（種々に使えますけど）
※写真下部の「鉄板」は外してあります。
－－－－－－－－－－－－－－－－－－
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

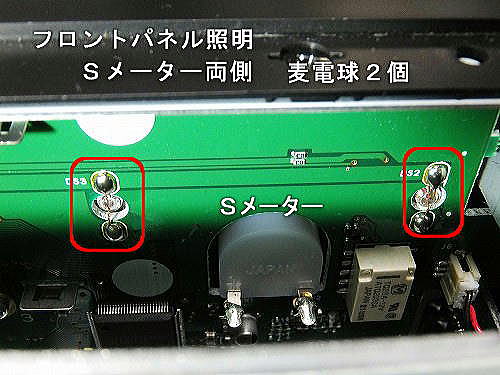

【９】Front Panel display bottom view
麦電球の両端電圧は、実測値で DC +１１ [ Ｖ ]でした。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
【１０】Print pattern

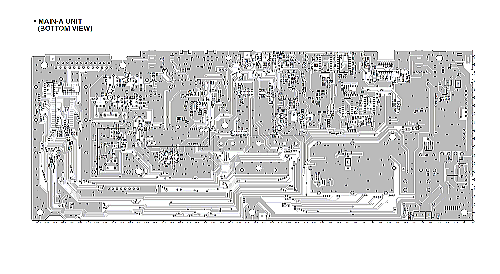

MAIN-A unit bottom view
◆画像をクリックしますと拡大図が出ます。

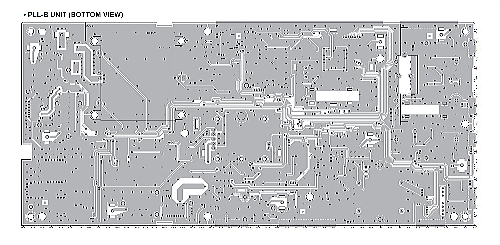

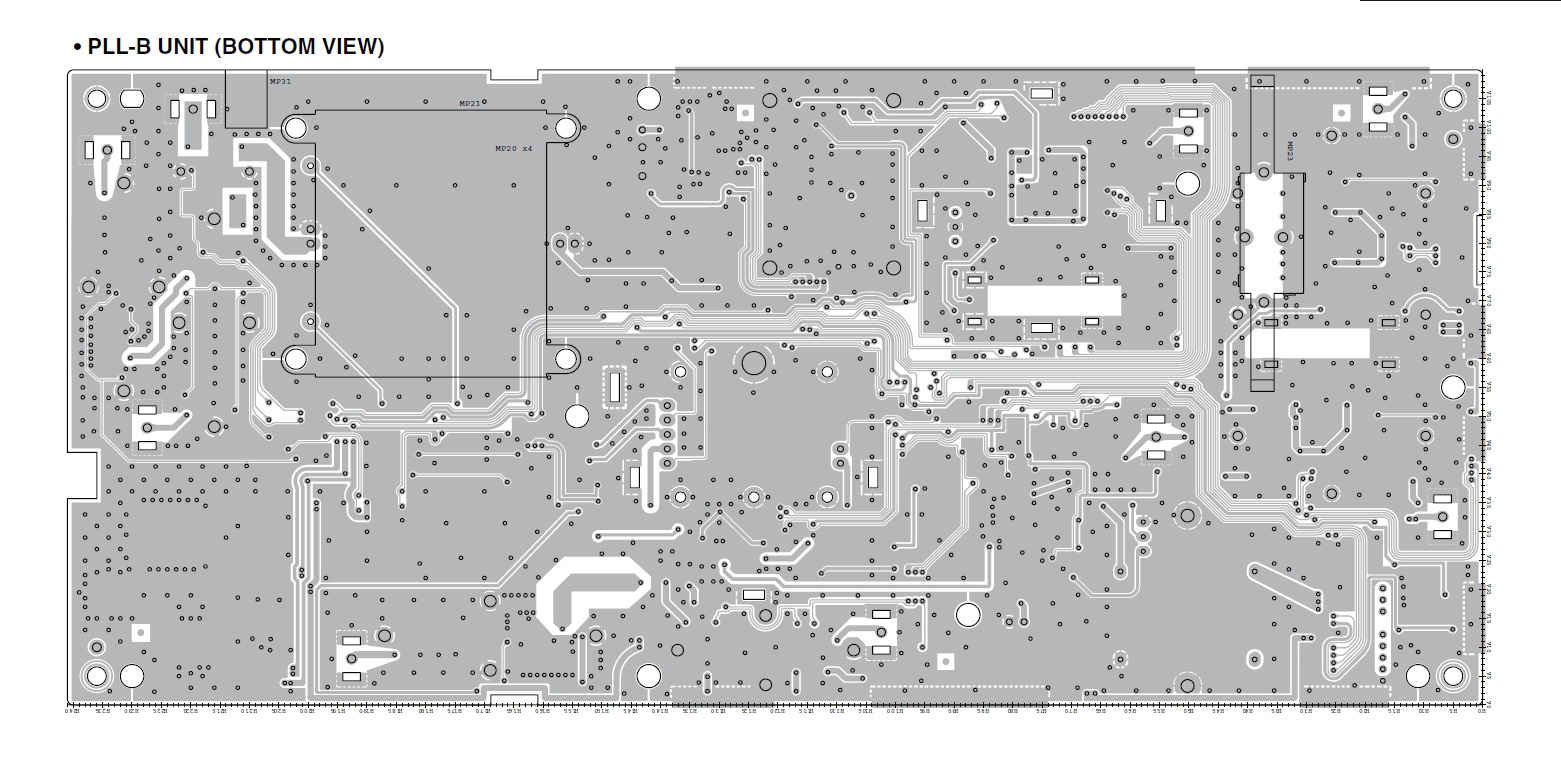

PLL-B unit bottom view
◆画像をクリックしますと拡大図が出ます。
【１１】 回路図PDFのDownload
IC-R8500の回路図 ←クリック一発
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
＊＊＊＊＊＊＊＊＊＊＊＊＊ 《余談》【私の使用方法】 ＊＊＊＊＊＊＊＊＊＊＊＊＊
アンテナ
ＨＦ帶 ロングワイヤー型（非同調）、ＲＣＡアンテナ端子 （ピンジャック）に約２５ｍの銅線を接続しています。

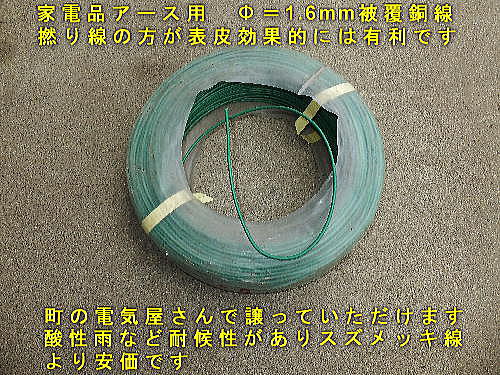

銅線は、絶縁体被覆が耐候性で、酸性雨にも強く
空に溶け込む・「みどり色」の家庭用電気器具
アース線を使いました。強度も★Good !です。
（太さ1.6mmの単線を約25ｍ使用。）
U/VHF帯 D-130 広帯域ディスコーン（25～1300MHz）
地上高１３ｍ、同軸ケーブルは５Ｄ-ＦＢ約２５ｍ長
★アンテナ直下にローノイズ・プリアンプを付ける計画ですがカミナリ破壊が怖いので、ちゅうちょ(躊躇)しています。
無くても、高感度で満足していますが、ケーブルロスを補償するためです。
ヘッドホンのインピーダンス
DJ用を使用(インピーダンス３８Ω)下段参照・・
IC-R8500取説では Z ≒４～１６Ωですが３８Ωでも★Good !です。
REC OUTジャック（前面パネル 4.7kΩ 350mV／RMS）
音量レベルは使いやすいです。 ここから直接オーディオケーブルで、ICレコーダ端子パソコンのオーディオINまたは
マイクIN端子に直結。

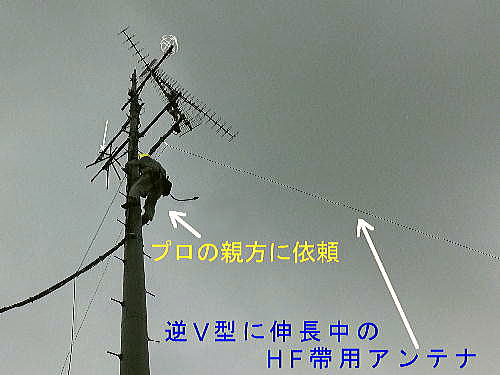

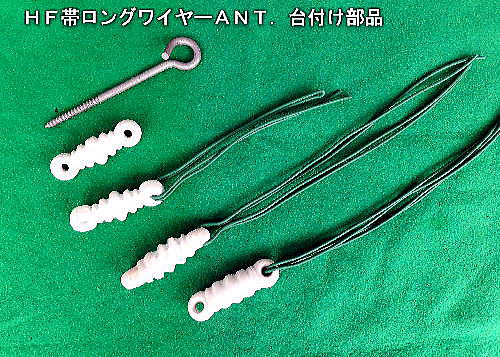

＊＊＊＊＊ HF帶アンテナ ＊＊＊＊＊
◆同軸ケーブルは不要。このままIC-R8500のピンANT端子へ接続。
誘導雷にはご注意をANT端子から外した方が「相棒」を守るためにも是非実行を！！！
◆墜落防止対策（３点支持）で、無事作業完了。
（基本的には非同調型ロングワイヤー、受信機まで≒２５ｍ長） パンザーマストの位置が最地上高で、１３ｍ高です。
ANTエレメントの両端は、１階屋根に受け止め片端をオープン。
もう片方は、屋内のIC-R8500－５００ΩRCAピン端子へ接続。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

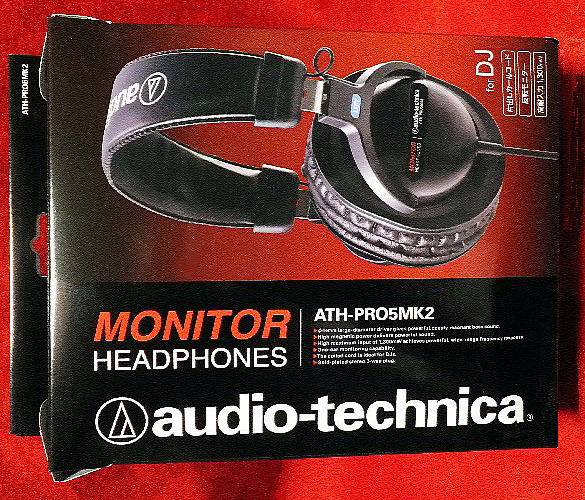

＊＊＊＊＊ ヘッドホン ＊＊＊＊＊
◆参考・・・製造終了品ですが、約 ５ｋ￥で買えます。（H25年6月）
CW受信～ＦＭ放送まで快適に使っています。
Z=３８ [Ω]、MAX-INPUT 1300 [mW] Driver：Φ＝４４ [mm]
イヤーパッド（Ear pad）の感触も★Good !です。
詳細は、最下段のリンクからお調べください。
IC-R8500のAPFで音質は意のまま、通信型ヘッドホンは逆効果！
Amazon.co.jp 通販なら代引き料、送料、が無料で購入できます。
◆ ビデオ・オーディオのレンタル店【TSUTAYA】で、約７～８台を試聴用としてセットしています。
私は、試聴の際、使い心地を試して購入しました。
使い方の荒い、店内でも大丈夫です。
プラグはΦ＝3.5mmミニと6.5mmが付属し連結使用が出来ます。
カールコード部が約50cmほどで、伸ばすと最大３ｍになります。
◆ このヘッドホンは、ディスクジョッキー（Disc Jockey）用です。
DJ用もオーディオ用も同じヘッドホンなのですが・・・。
要は、DJが使いやすい機能に最適化してあるだけです。
（ハウジングが回転して片耳モニターをし易くしたり、遮音性を
高めたり、カールコードにして動きやすくしたり・・・etc.）
一般的に、DJ用は装着感がタイトでキツく、圧迫感の強いものが多いです。
音質はリズムの取り易さ重視で、低音が強めなものが多いです。
そのため、ゆったりと長時間使うには、自分に合ったタイプを見つける必要があります。
ここで紹介した【ATH-PRO5MK2】は、上述の心配はほとんどありません。丈夫で安価なのがいいです。
◆参考・・・DJヘッドホンのホームページ ←クリック一発
http://otaiweb.com/headphone.html
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
では・・・・この辺で。

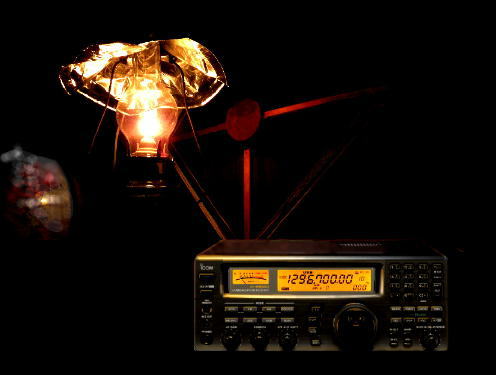

＊＊＊ 今宵の ”Watch frequency ？” ＊＊＊
画面をクリック一発 → 拡大画面
スリープスイッチＯＮにして・・・未踏の国の音楽を・・・おやすみください
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
【完】
