☆ はじめに ☆
今回は、JR3REX（Tsuboi）さんからの、ご指導を得て成し遂げたIC-910D－Lo／PLL化の概要についてです。
記事の内容は、2009年（平成21年）３月に実装した写真記録を私の「備忘録」として整理したものです。
（悪しからずご容赦ください）
改造後、１年半の長期間連続運用（WSJT連続運用）でも、ただの１回も故障無しで・・・非常に安定して
使用してます。
使ったＩＣは、今では入手困難なものですが・・・お手元のジャンクボックスに、あるかも知れませんね！？
IC-910Dは、2000年12月に発売さましたが、後継機 IC-911Dと共に最近相次いで生産中止となりました。
修理は「在庫部品」のある限りで、受け付けるとのことです。（アイコム東京サービス TEL 03-5847-0724）
しかし、IC-910、IC-911は、衛星通信などの機能もあり、今でも根強い人気があり、ネットオークションにも
出品されています。
◆ IC-910DのLoーPLL化に当たっては、無線機本体を壊す危険性があります。
そこで、マキ電機の製品をお勧めします。 製品取付も受注しておりますので、まかせて安心ですね。
＜案内＞（マキ電機株式会社ＨＰ／ＵＲＬ）
マキ電機株式会社ＨＰ ←クリック一発
http://www.makidenki.co.jp/
ＰＩＣ(ピック)によるＦＢな製品で、優れものです！ （この記事の最下段に写真を掲示しました）
－－－－－－－－－－－－－－－－－－－－－－－－
では、以下に実装手順を写真中心に解説？します。
－－－－－－－－－－－－－－－－－－－－－－－－
１． IC-910DのLo-PLL化部分の確認
IC-910D取説の８６ページ（送信系統図の一部をカット）
 |
PLL (Phase Locked Loop)の基本 ←クリック一発。 |
 |
２． Lo-PLL化ブロック図 開発 JR3REX（Tsuboi）さん
↓ 画像をクリックすれば拡大画面になります。更にクリックすれば拡大します
 |

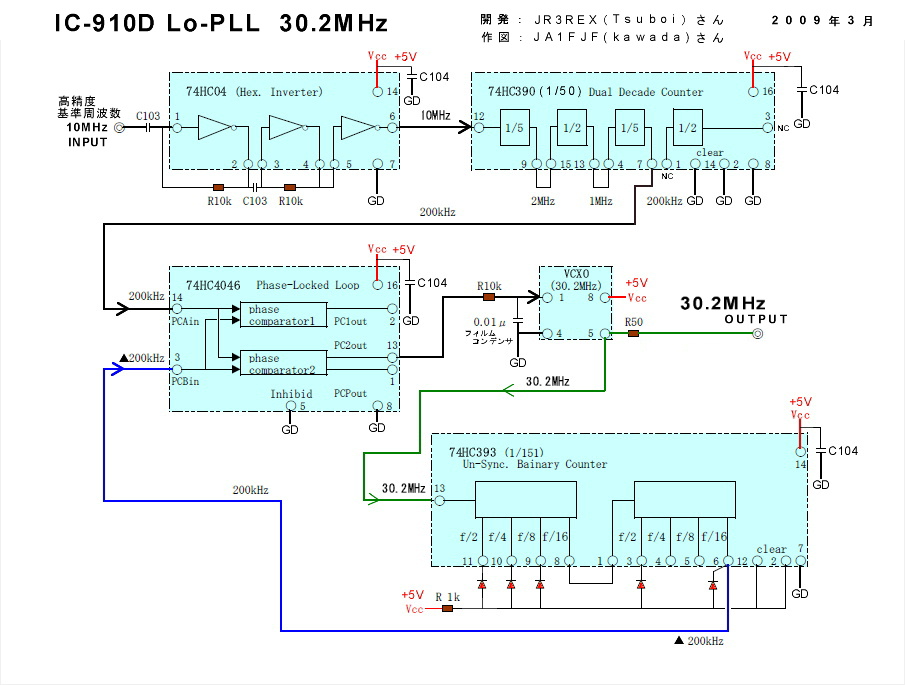

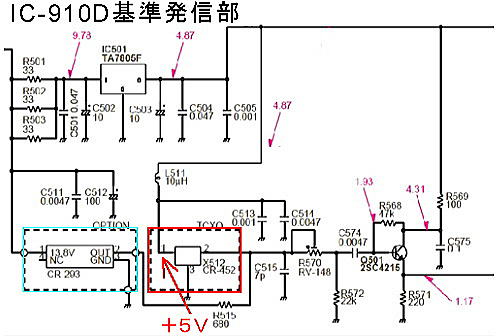

３． Lo-PLL化部分（基準発振）回路図
 |

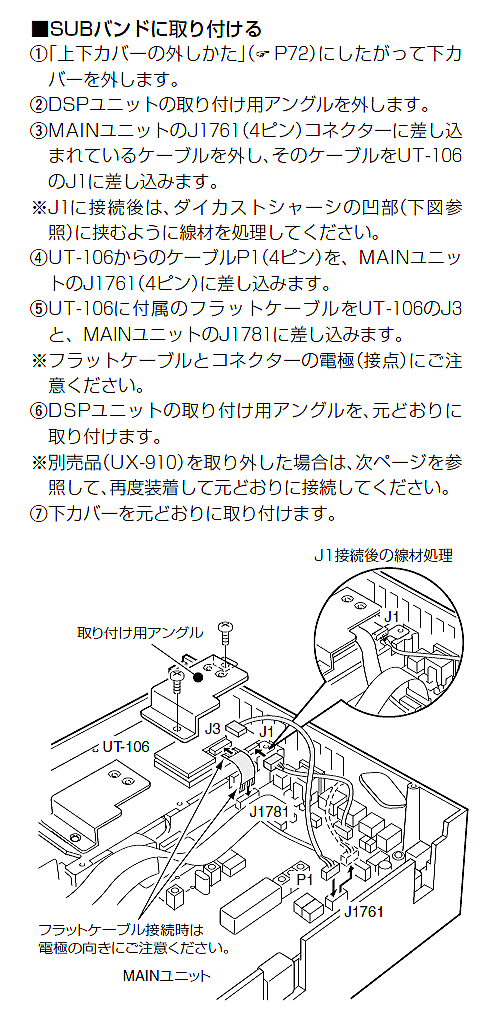

４． UT-106（受信DSPユニット）付け外し
 |
 |

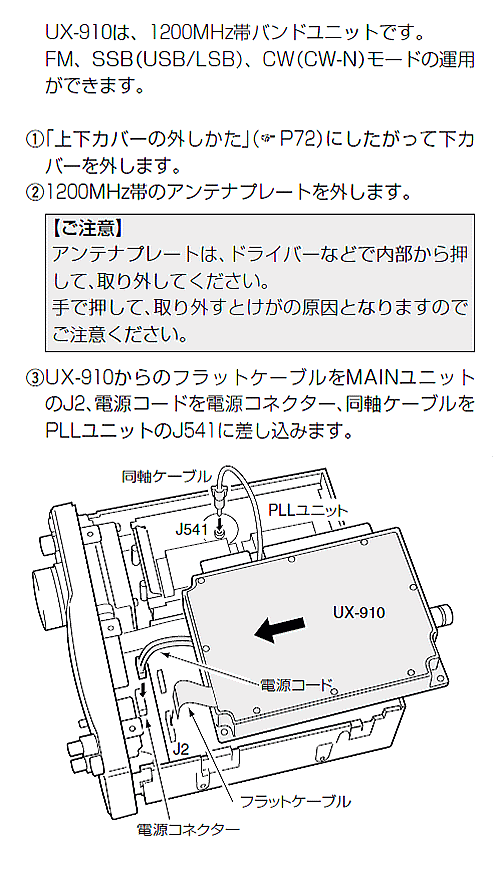

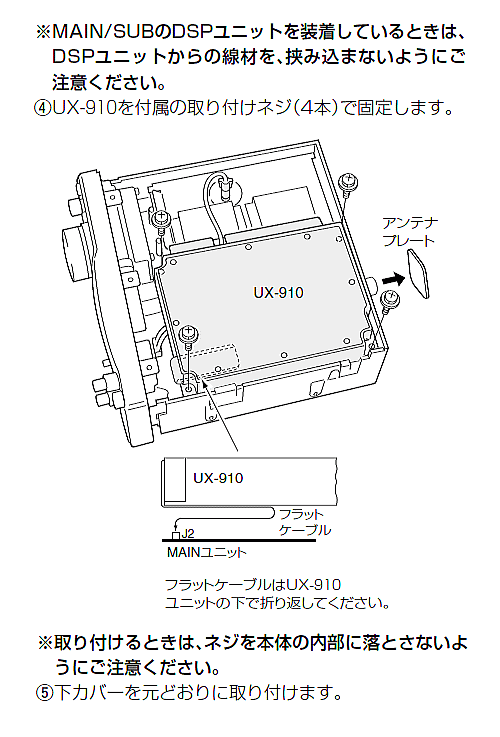

５． UX-910（1200MHzバンドユニット）付け外し
 |
 |

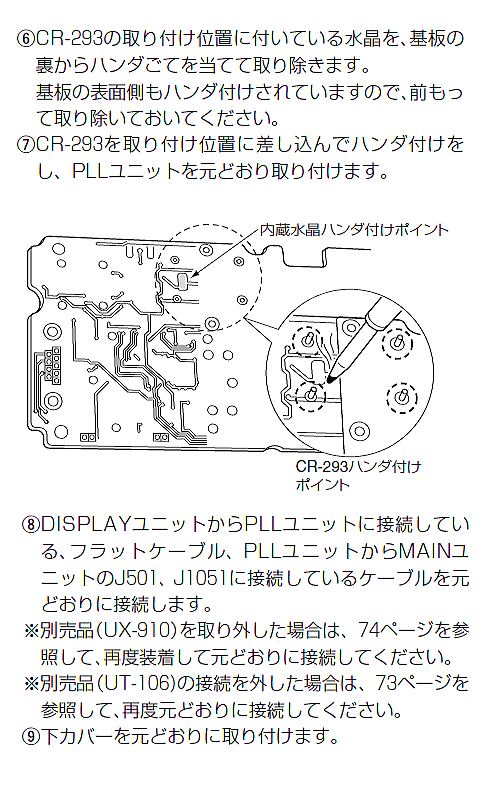

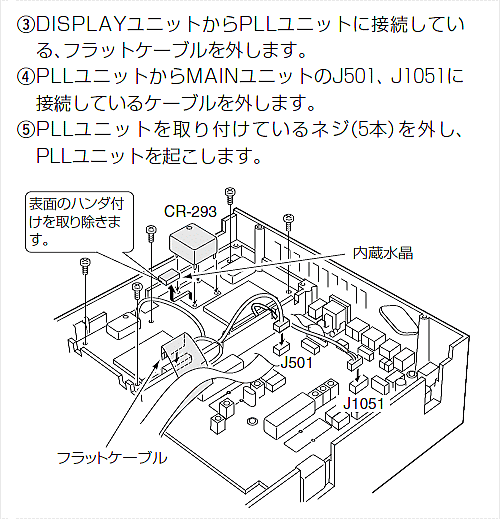

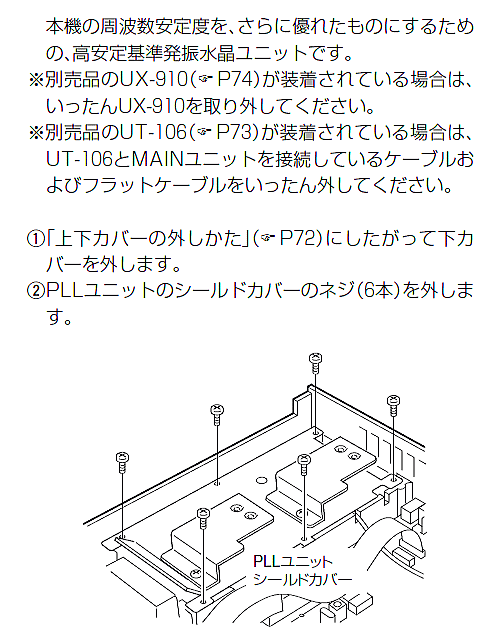

６． CR-293（高安定基準発振水晶ユニット）付け外し
 |
 |
 |
７． 基準発振器 CR-452 と CR-293 （２台分です）
 |
－－－－－－－－－－－－－－－－－－－－－－－－－
実装の準備 ２台分
－－－－－－－－－－－－－－－－－－－－－－－－－
１． 実装部のレイアウト確認
 |
２． 外部から高精度基準周波数（10MHz）を接続

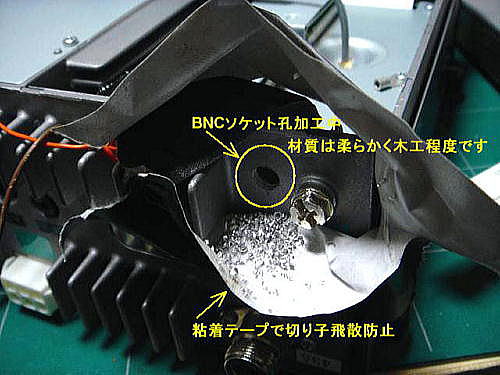

ＢＮＣの穴明けは切り子による回路ショートなどの不測の障害が考えられます。あまりお勧めできません。
隣のＦＧねじ穴にＳＭＡを取り付けできますね。
 |
３． BNCソケットの取付け（BNCケーブルしか無かったため）
 |
４． BNC同軸ケーブル仮接続（10MHz注入ケーブル）
 |
－－－－－－－－－－－－－－－－－－－－－－－－
実 装
－－－－－－－－－－－－－－－－－－－－－－－－
１． PLL基板スペーサー （最終的には不使用になりました）
基板は、銅板ケースに半田付けしました。
 |
２． 10MHz 高安定基準周波数（GPS依存）の接続箇所
 |
３． スペーサーは使いませんが下部のビスは、銅ケースに使用
塩ビ絶縁カバーは、銅ケースとDPDユニットの接触防止
 |
４． 今回のPLLーUnit電源取り出し方法（50Hz商用周波数混入心配）
（最終的にはプラス側のに単線で取り出しました）
（電源線の±ツイストや同軸ケーブル化は必要なかったです）
 |
５． PLLーUnitから30.2MHzを注入（1.5D-2V）
（他のチップ部品に接触しないよ厳重に点検確認する）
 |
－－－－－－－－－－－－－－－－－－－－－－－－－－
Lo／PLL化ユニット製作
－－－－－－－－－－－－－－－－－－－－－－－－－－
１． TMPコネクター使用でコンパクトにまとまりました。

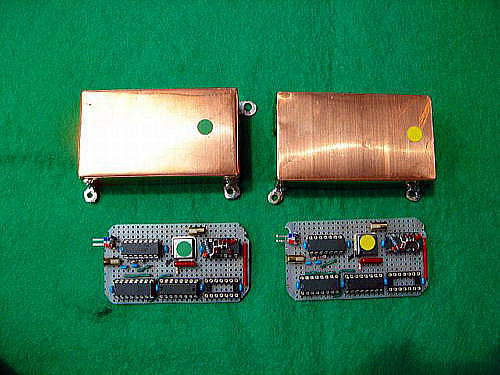

２台のIC-910D用に２つ作りました。
 |
２． 銅ケース・塩ビカバー（内部用）・ユニット基板
 |
 |

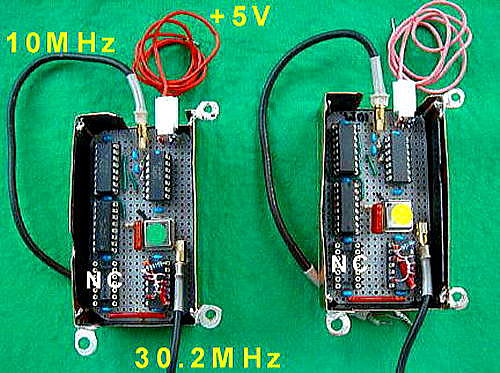

３． 写真上部・・・TPMが10MHz入力・・・右側は+5V電源コネクタ
 |
４． １５１分周の３９３リセット回路ダイオードとプルアップ用
抵抗を１ｋΩは「亀の子配線（IC上面）」にしました。
これは、実験の繰り返しの便利さのためです。
 |
５． 同じもの（２台分）を作るのは意外と簡単でした。
見栄えが大変悪いですが、指先だけで機械は不使用です。
 |
６． 銅板カバーで中身の見栄えは・・・・見えません！
 |

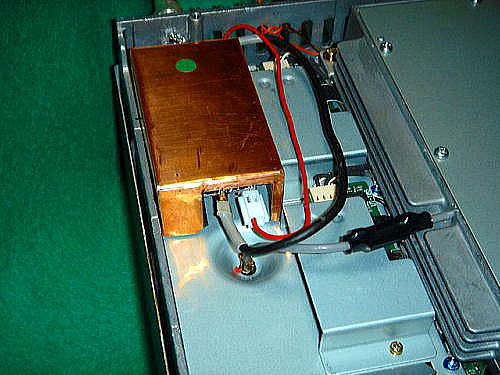

７． 今回PLLーUnitが予定位置にスッポリ収まりました。
ケースは写真下側から上側に「通風」を確保しました。
 |

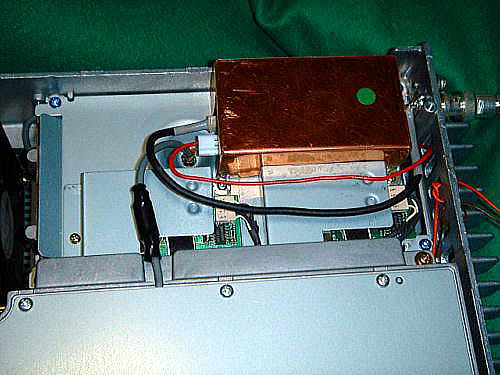

８． 写真右側から10MHzが手前1.5-2VでPLL-Unitに引き込まれます
 |
９．写真左下がBNCコネクタです。これで【完成】です。
 |
10． 連続３日間（72時間）の動作試験に合格★Good !でした。
近年の、1年半の長期間連続運用（WSJT）でも、一度の故障も無く安定して使えてます。

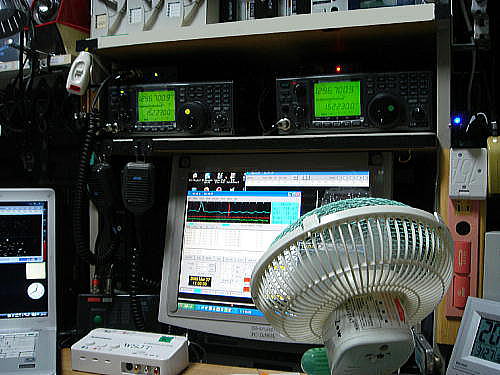

↓ 実装完了直後の実証試験（扇風機、エアコンで室温可変）
 |
◆ マキ電機（株）のPLL－Unit ◆
（コンパクトで★Good !ですね。取付も受注するそうです）
＜参考＞（マキ電機株式会社ＨＰ／ＵＲＬ）
マキ電機株式会社ＨＰ ←クリック一発
http://www.makidenki.co.jp/
↓ マキ電機HPより
 |
↓ マキ電機HPより
 |
《余談》
10年前の無線機購入時、取説にCR-293は「高安定度基準発振水晶ユニット」と書かれているだけで
TCXOなのかOCXOなのかわかりませんでしたが・・・・
無線機メーカーに確認しましたら、ポジスター内蔵でヒーター（オーブン）を加熱制御する方式の「恒温槽型
OCXO」であるとのことでした。
（１）CR-452（オリジナル実装品TCXO）
周波数安定度：±３[ppm] 以内 -10～+60[℃]
温度 補償型 水晶発振器TCXO
（Temperature Compensated Xtal Oscillator）
（２）CR-293（オプション品：ポジスター内蔵恒温槽型OCXO）
周波数安定度：±０.５[ppm]以内 0～+60[℃]
温度 制御型 水晶発振器 OCXO
（Oven Controlled Xtal Oscillator）
CR-293を取り付けると±0.5ppmなので1295.700MHzなら±648.35Hzとなります。
－－－－－－－－－－－－－－－－－－－－－－－－－－－
参考：【ポジスターの動作と役割】
ポジスター（ＰＴＨ）は、温度が上がると内部抵抗が
上がって電流を減らし温度を下げる。
温度が下がると、内部抵抗が減って電流が多く流れて
温度を上げる動作を繰り返しているようです。
結果的にある温度に収束されて安定した温度でＸｔａｌを
暖めている簡易な恒温槽的動作です。
－－－－－－－－－－－－－－－－－－－－－－－－－－－
参考：日本無線(株)甲田正夫著「長波JJY利用高安定基準発振器」
http://jjy.nict.go.jp/QandA/reference/Proceeding/sympo-pro6.pdf
一般的なTCXOは±100～±1ppm程度。
OCXOは±1～±0.01ppm 以下なので 。
標準内蔵のTCXOも、オプションのCR-293(OCXO)も
だいたい一般的な製品ではないかと思います。
この数値がどの程度かというと、1000MHzで±1ppmなら±1kHzです。
145.00MHz、433.00MHzでの±3ppmは0.43kHz、1.3kHzなんで大したことありませんが・・・
1250.00MHzで±3ppmとなると±3.75kHzなので、これではカタログでTCXOだから安定と
うたうのは無理そうですね。
SSBの占有周波数帯幅が6kHzなのですから、それより広い範囲でふらつくことになります。
－－－－－－－－－－－－－－－－－－－－－－－－－－－

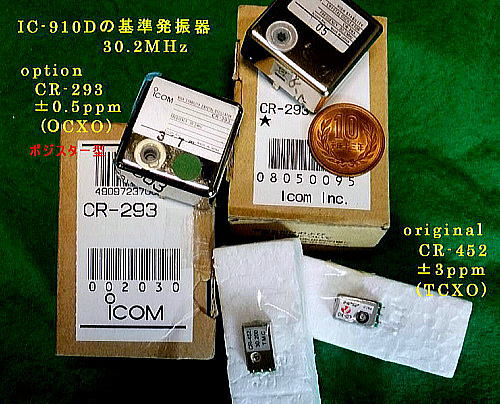

◆ 基準発振器 CR-452 と CR-293 （２台分です）
応急用にすべて保管してあります。
 |
では、この辺で・・・〆
【完】
