今日の雲画像2024年12月

◆今日の雲画像◆[2024/12]

　Today's cloud image
　　by NOAA weather satellite.　　　　　　↓End of Page

← to Nov.　11月 12月　to Jan.　01 月 →
　　　 画像検索カレンダー
　　　 Search calendar
　　 2024年 12 月令和 6 年 [December]
　Su Mo Tu We Th Fr Sa
　01 02 03 04 05 06 07
　08 09 10 11 12 13 14
　15 16 17 18 19 20 21
　22 23 24 25 26 27 28
　29 30 31 01 02 03 04
　to QRX Template

国民の祝日
■　な　し

■ VHF-APT運用中のNOAA気象衛星は次の3機です。@2024-12-01

Satellite　 Downlink　MHz　　[Launch day,~ passed years]
---------------------------------------
NOAA15　137.6200　MHz　　[1998-05-13,~ 26.555 years]

NOAA18　137.9125　MHz　　[2005-05-20,~ 19.535 years]

NOAA19　137.1000　MHz　　[2009-02-06,~ 15.817 years]
---------------------------------------

●Info.・・・HIMAWARI ９ image　Website
①JAXA ひまわりモニター　　（物理量データ）
②ひまわりリアルタイムWeb（全球 24h リアル）
③気象庁・気象衛星ひまわり（トゥルーカラー）
④カミナリ観測情報（TEPCO）（関東地方）
⑤台風情報（tenki.jp）（日本全国）
⑥tenki.jpトップ（日本全国）

■ Schedule Format
NOAA-# Di EL Pass$Date (Week)*AOS[JST] Solar Alt.θ°Azi.θ°APT-Frq[MHz]
----------------------------
ＭＥＭＯ
■上記の「$,＊」印は、次の衛星のAOS時刻と重なるため「自動受信設定」を当該機のみに限定する。
■解析ソフトは、主に [ WXtoImg Standard edition ] を使用。
■WXtoImg is software that automatically receives signals from weather satellites, analyzes them, and edits and displays them.

↓Today & Archives↓

W◆ 01 Dec 2024 RCVD ◆W　　★Today★
▼ Next Schedule ←　to jump▼　　　　　　　　　to search
　 NOAA 1x S xx°W 12-01 ( Sun )00:00:00 Solar --.-°---.-°137.xxx [MHz]

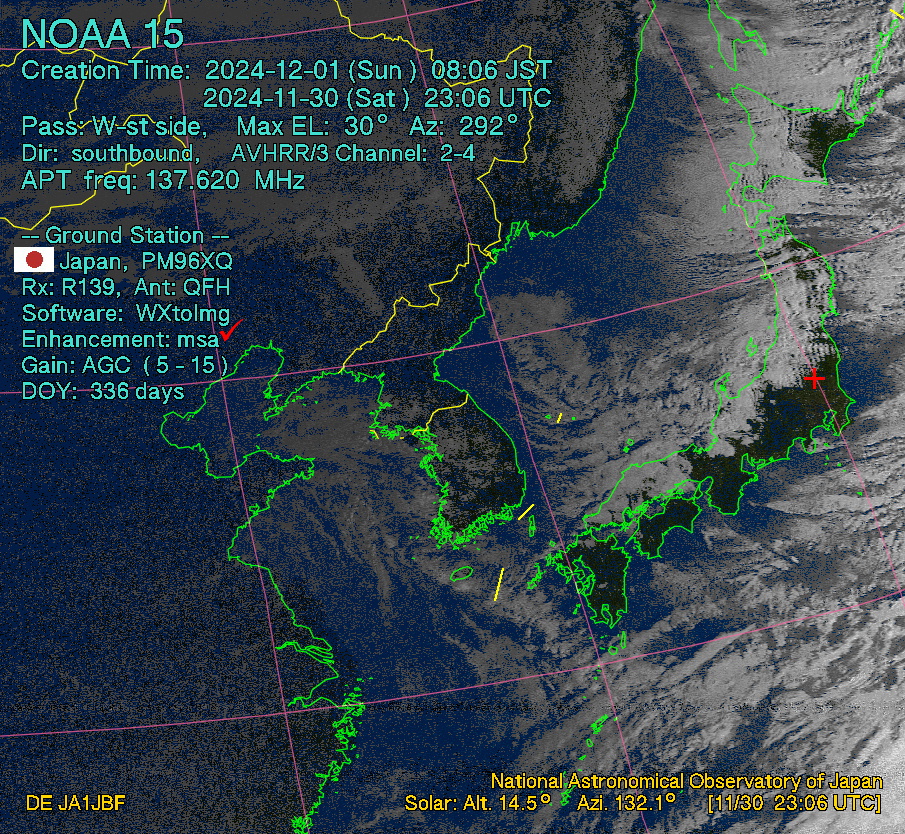

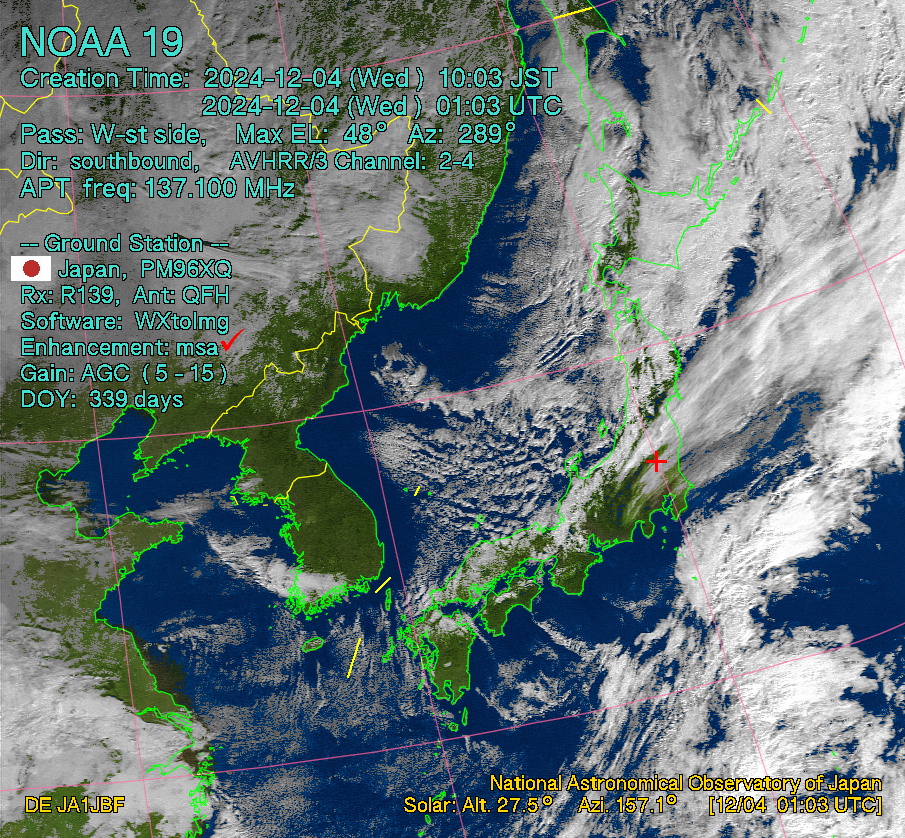

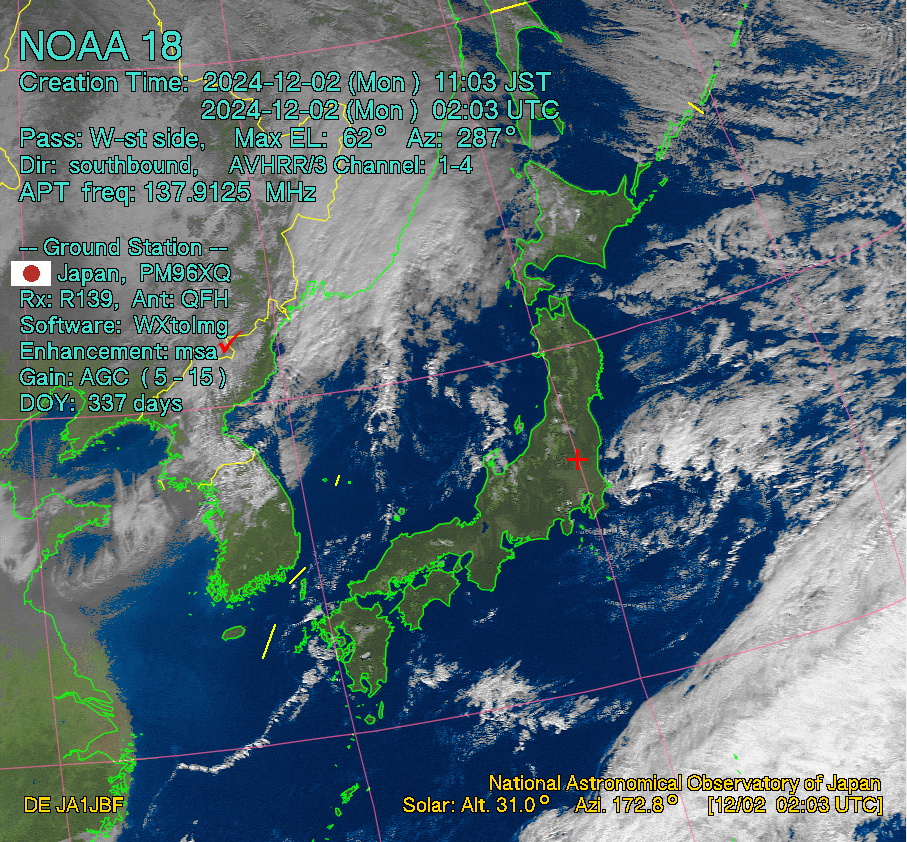

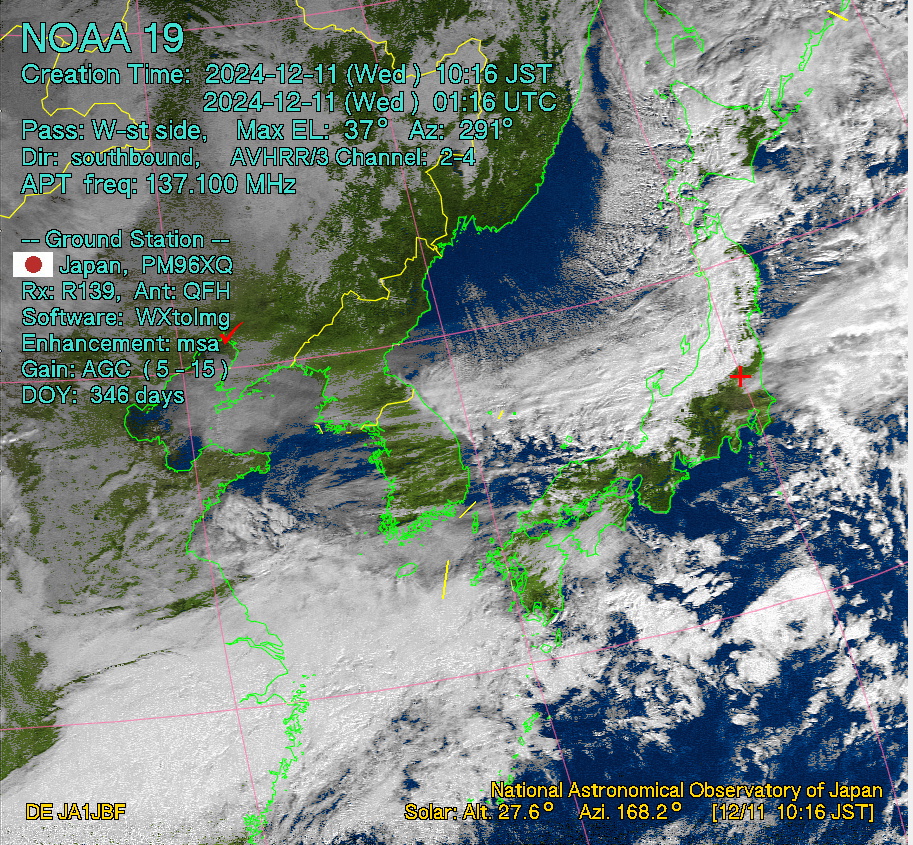

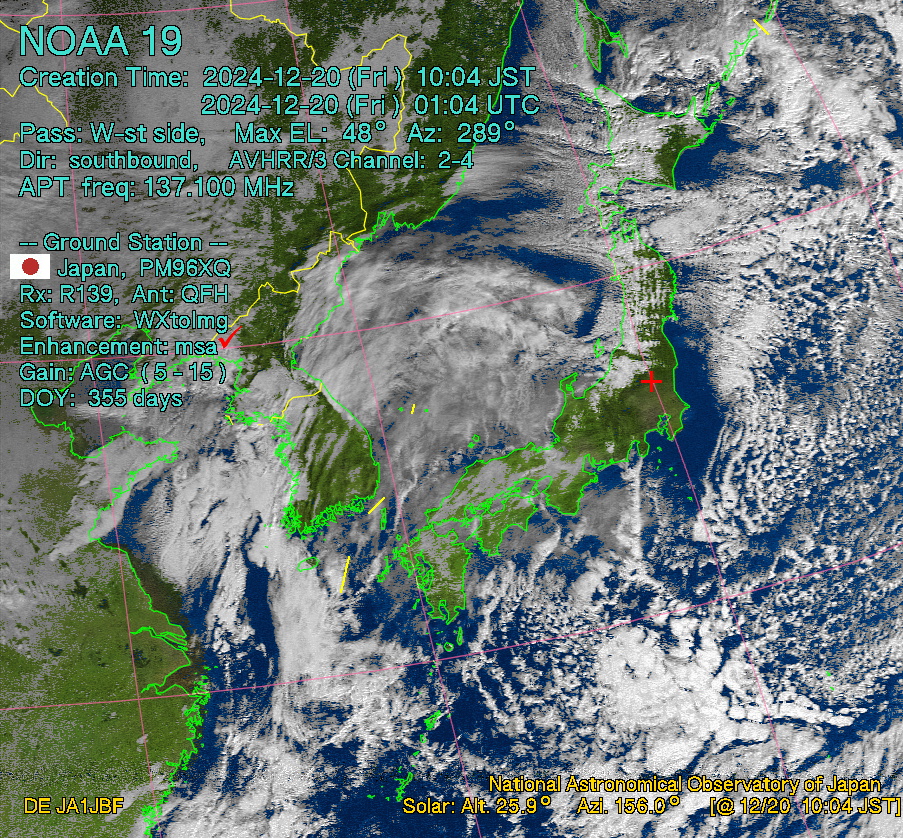

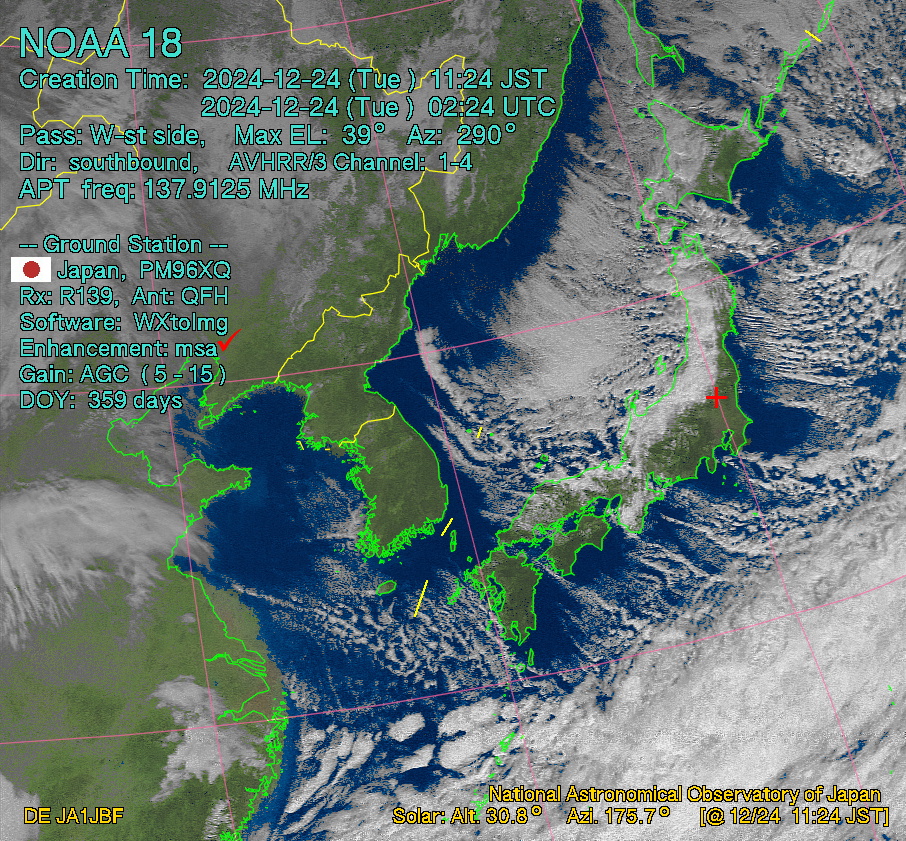

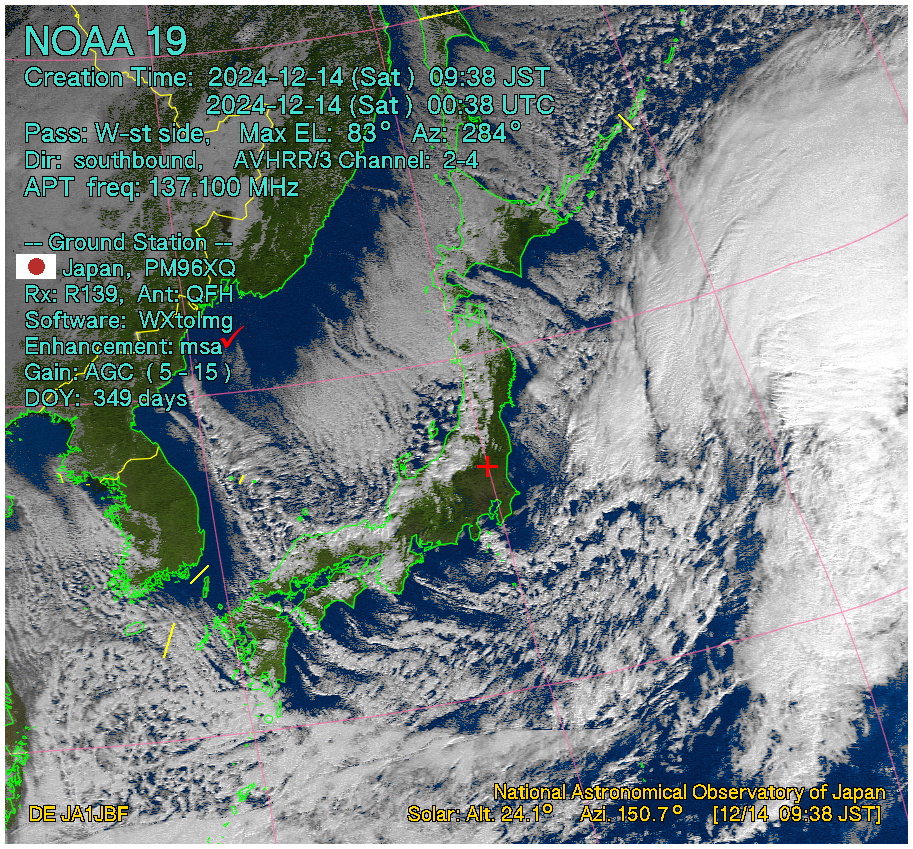

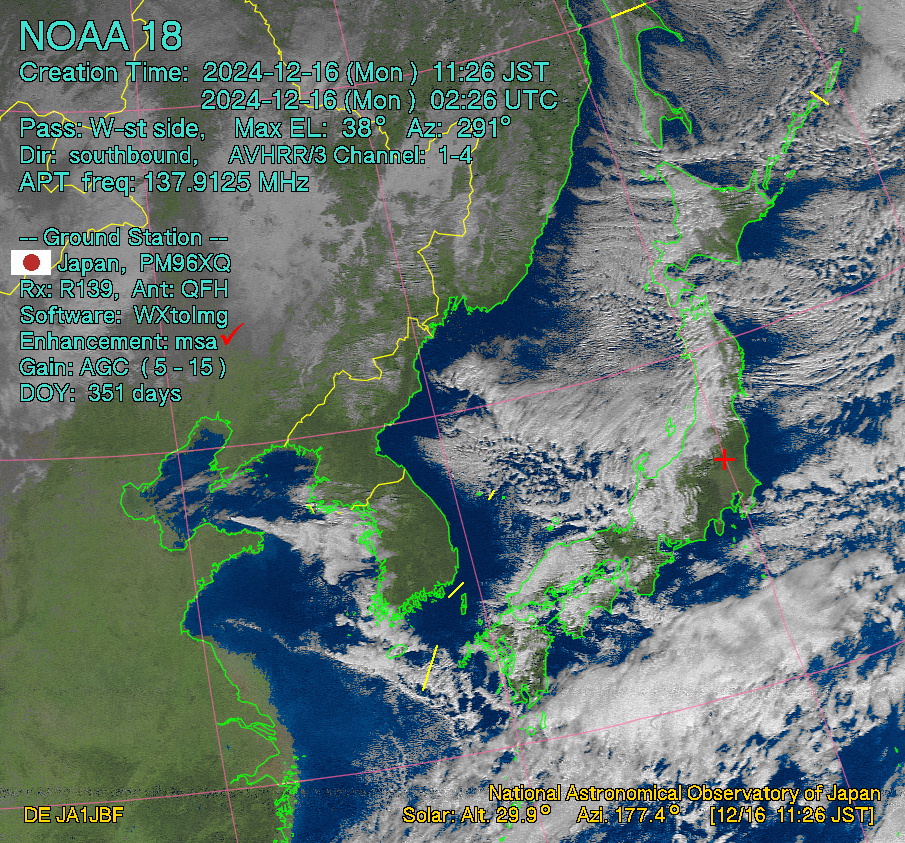

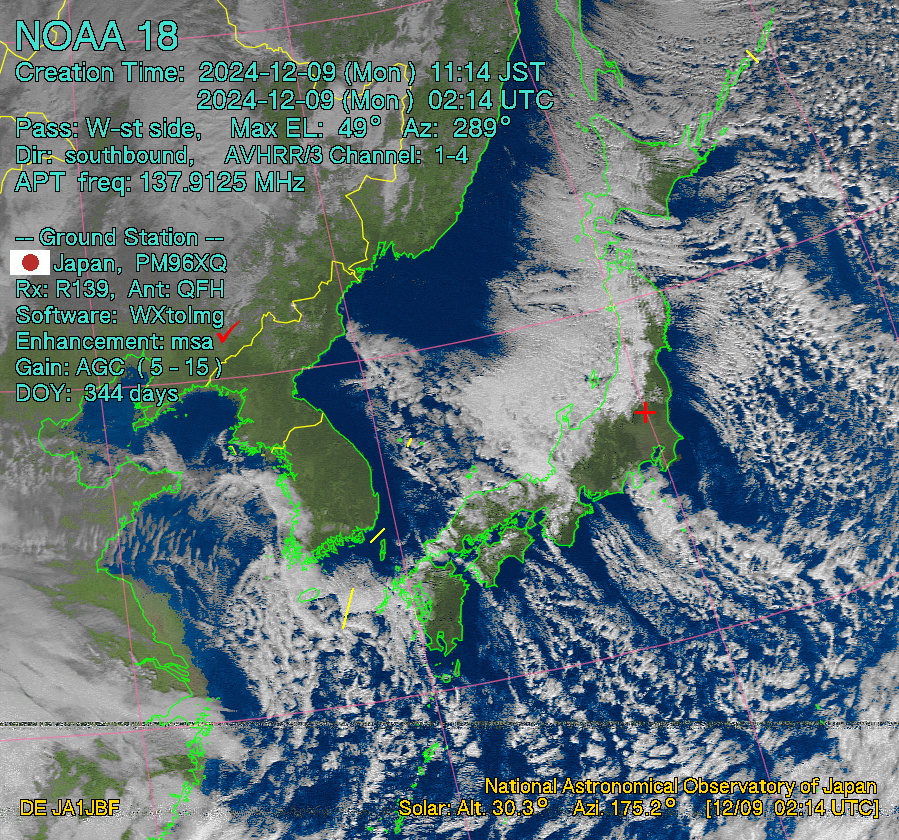

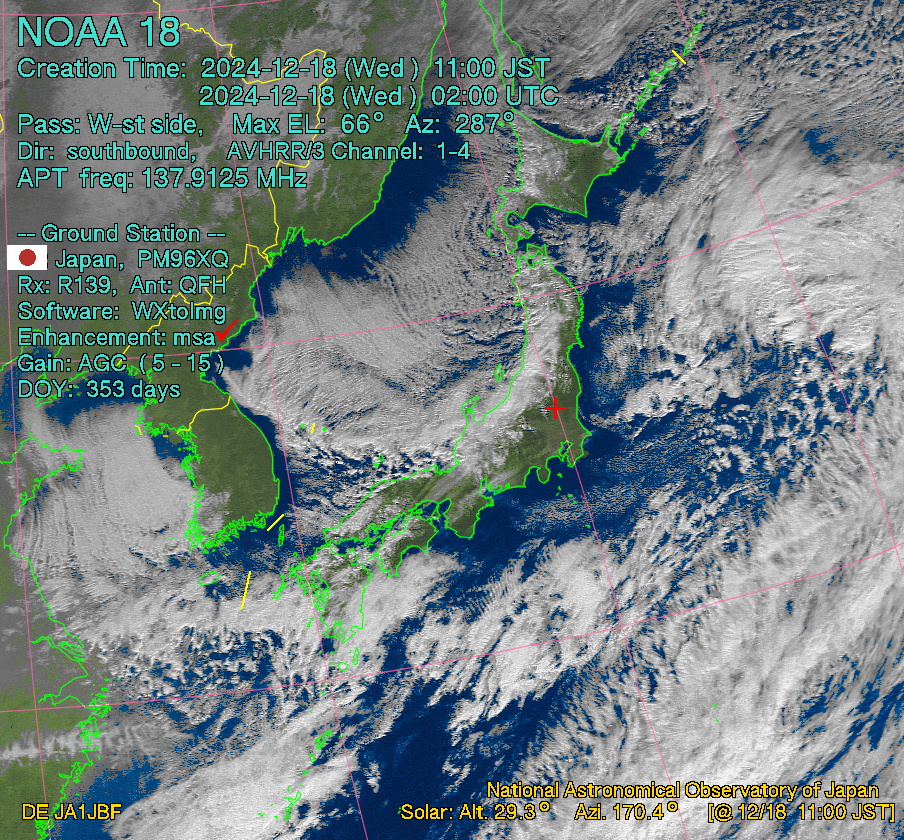

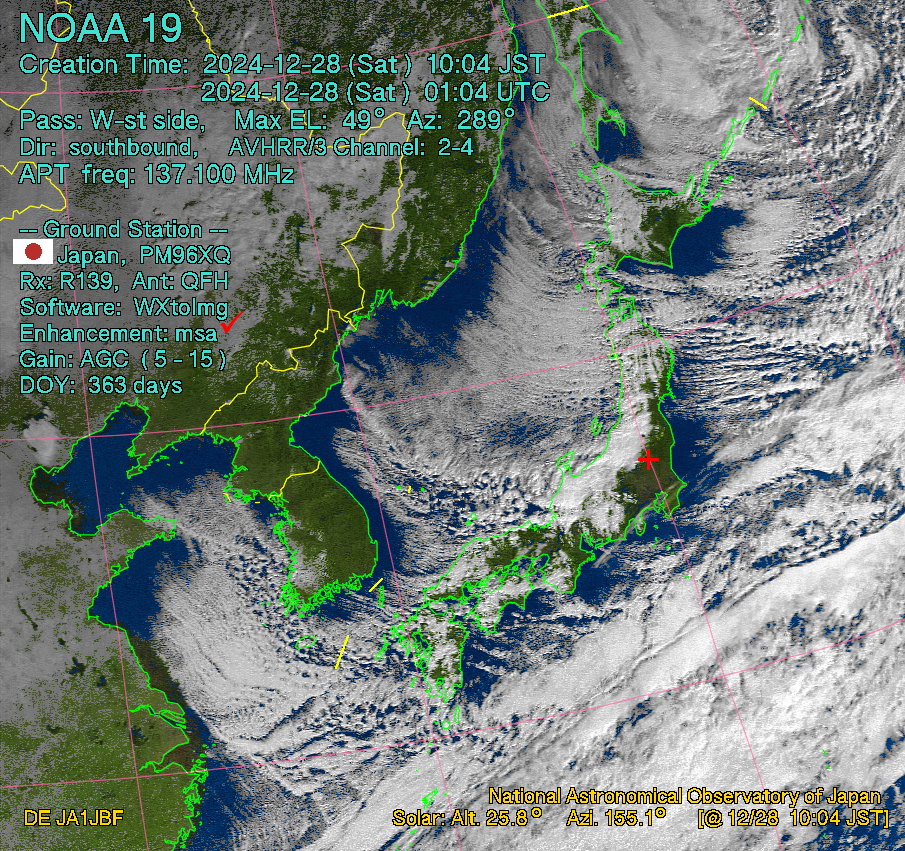

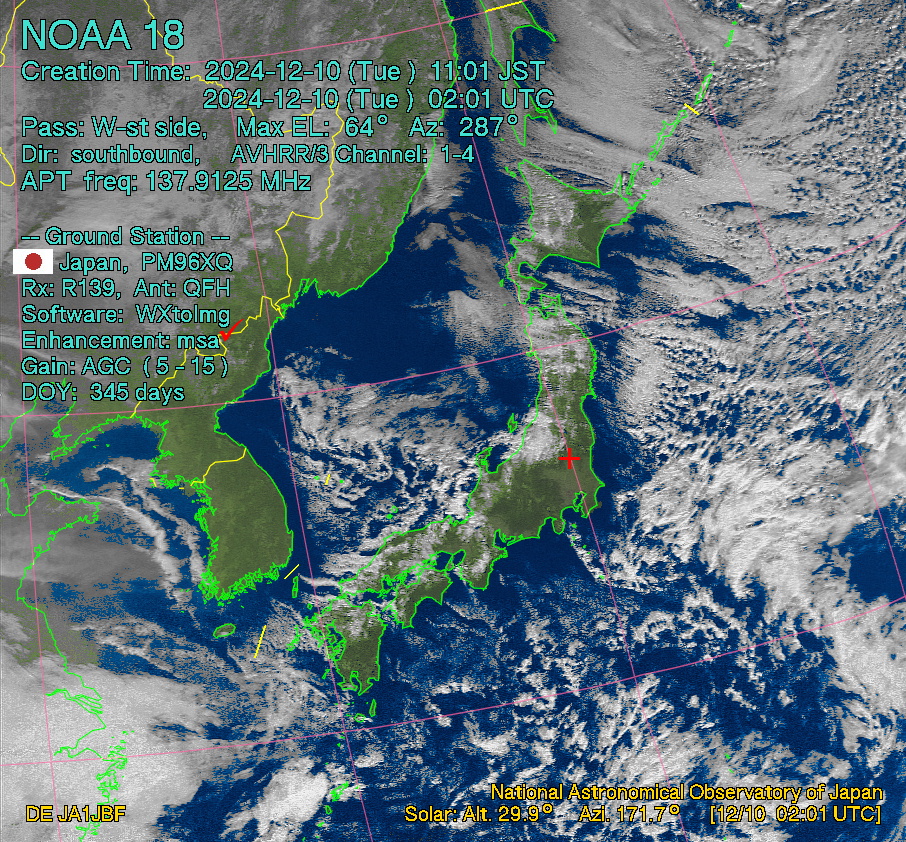

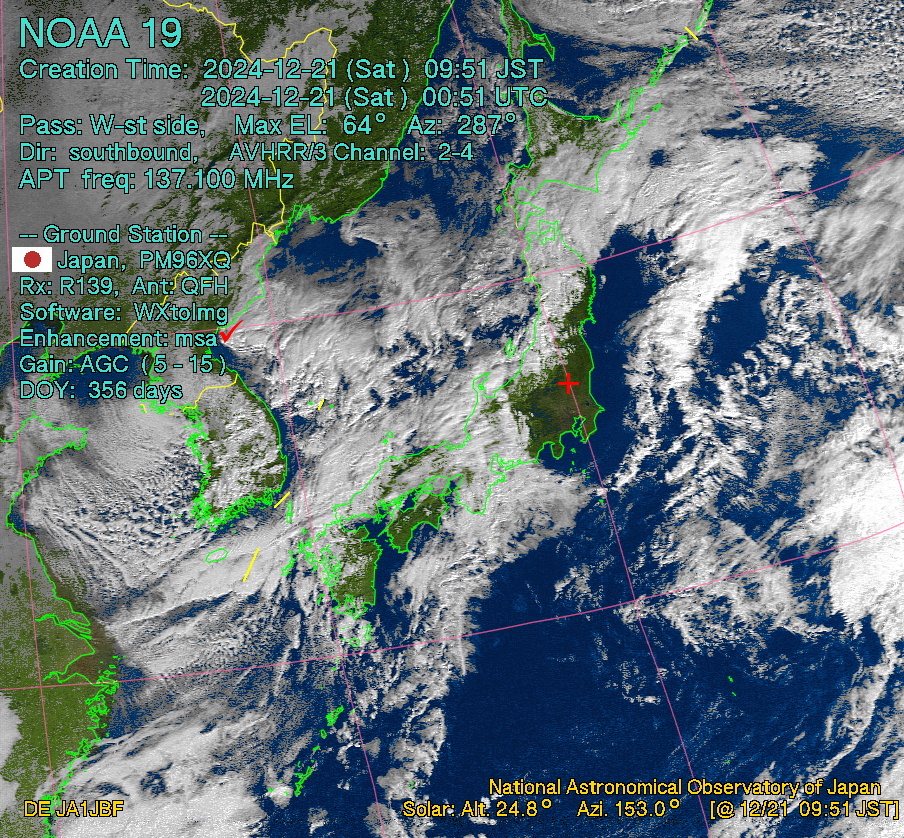

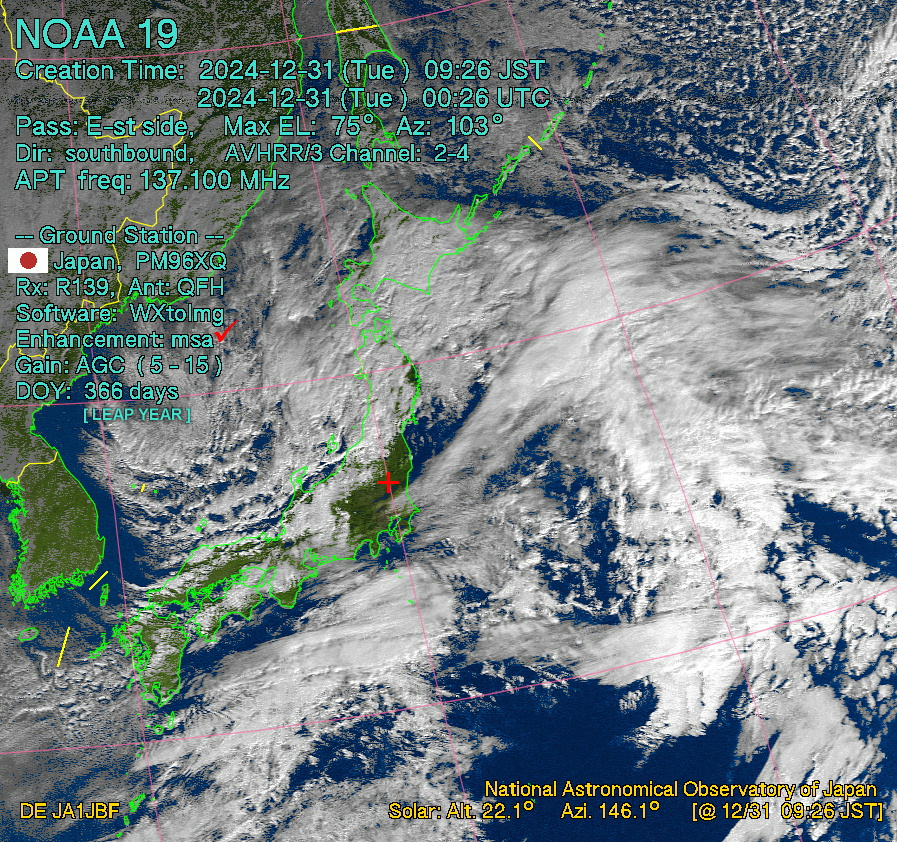

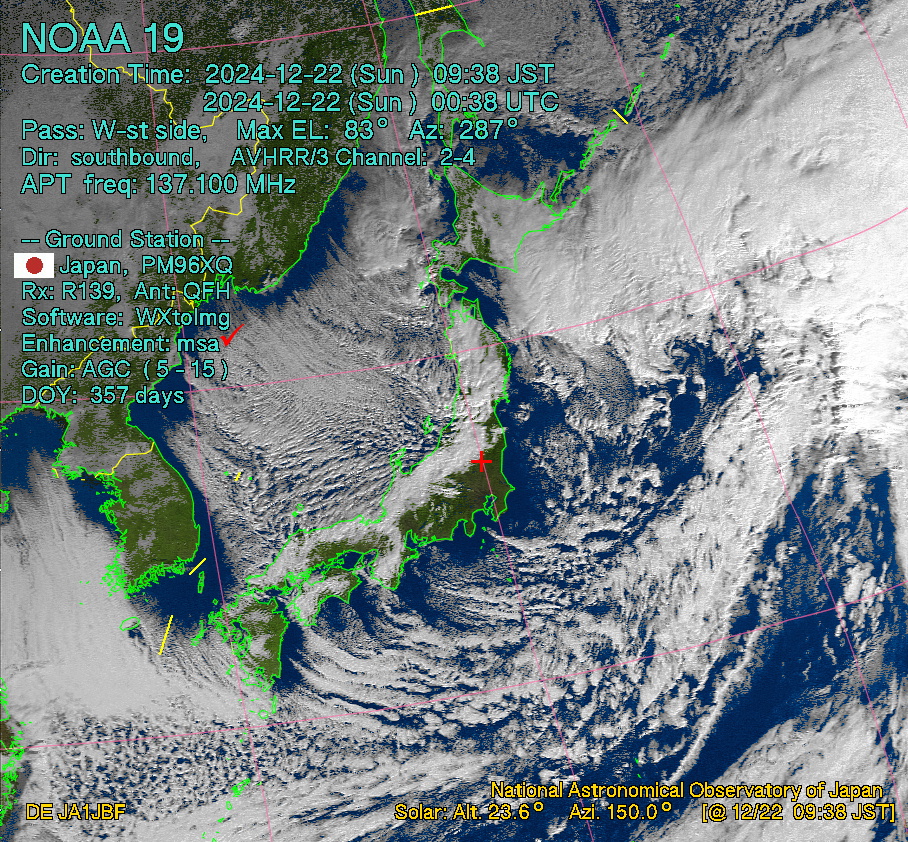

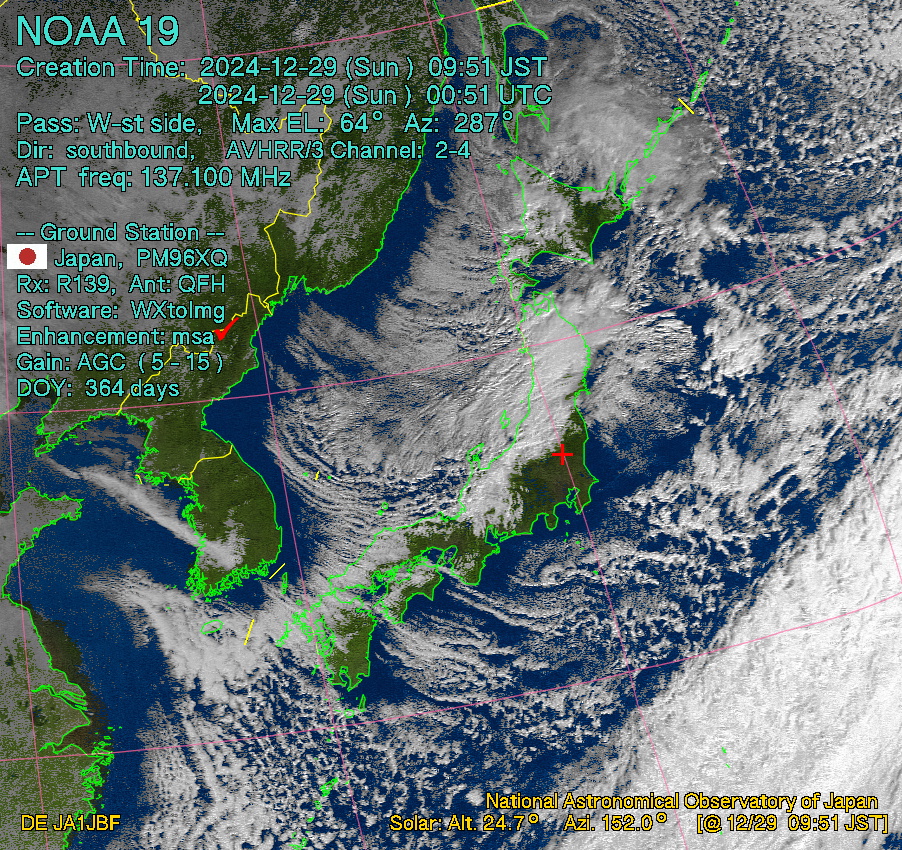

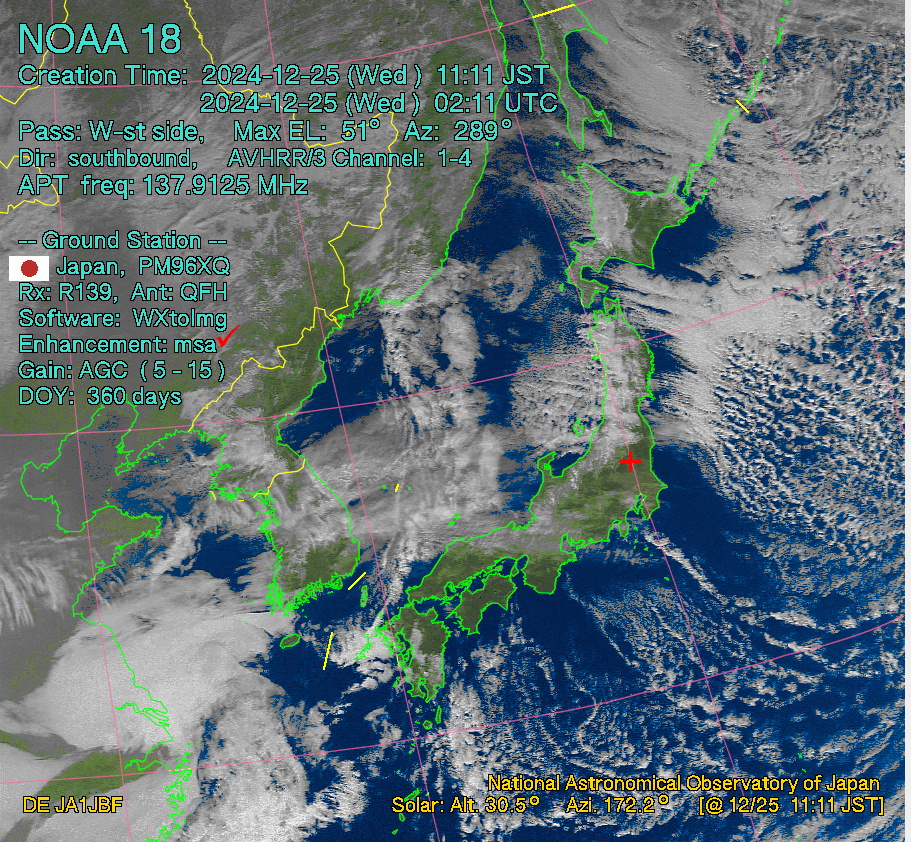

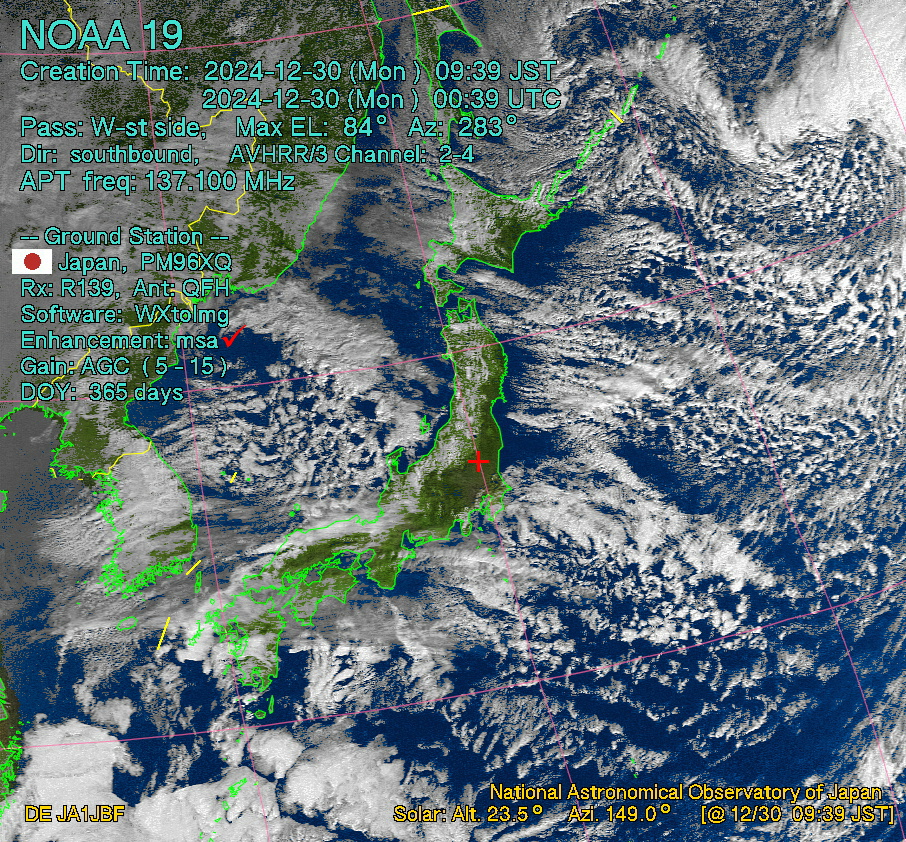

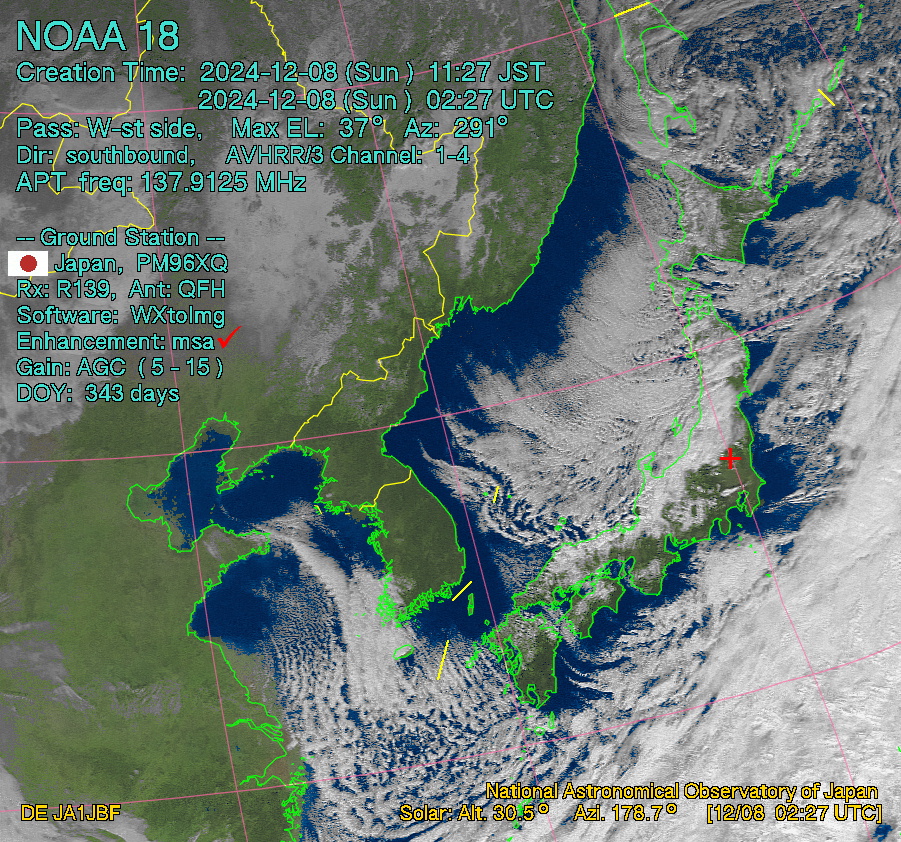

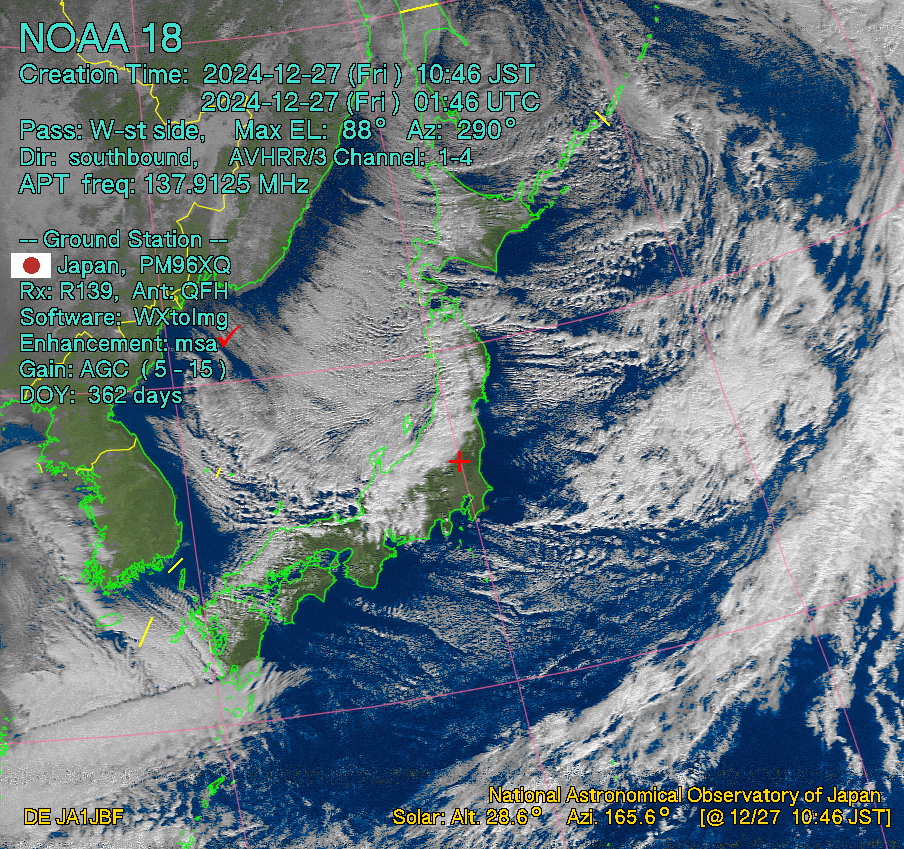

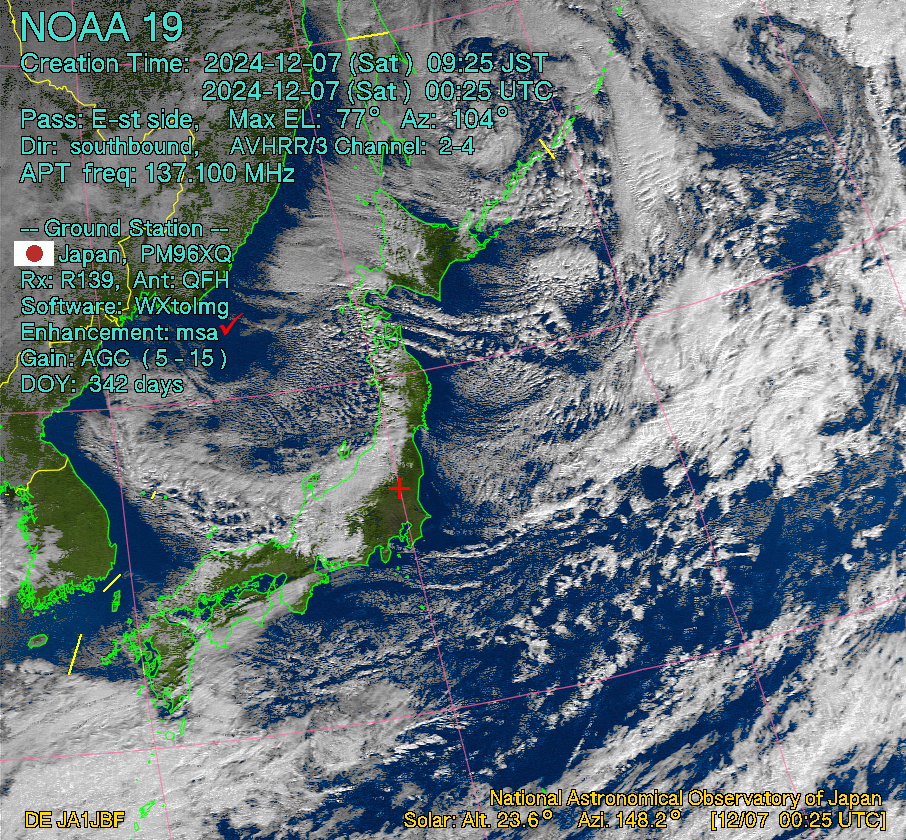

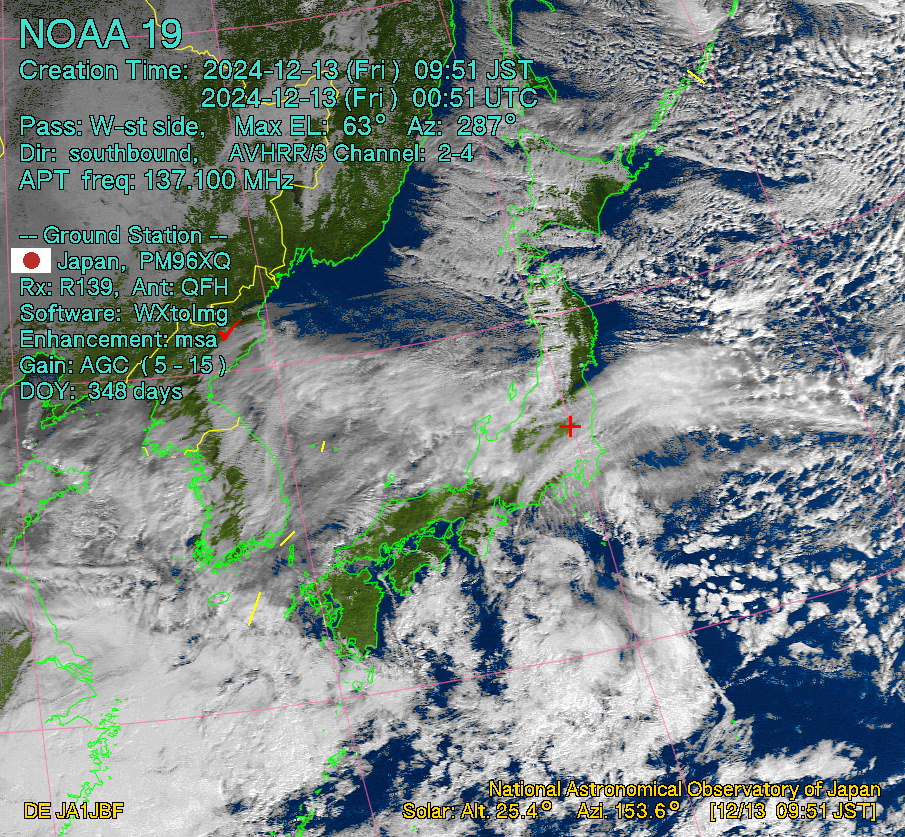

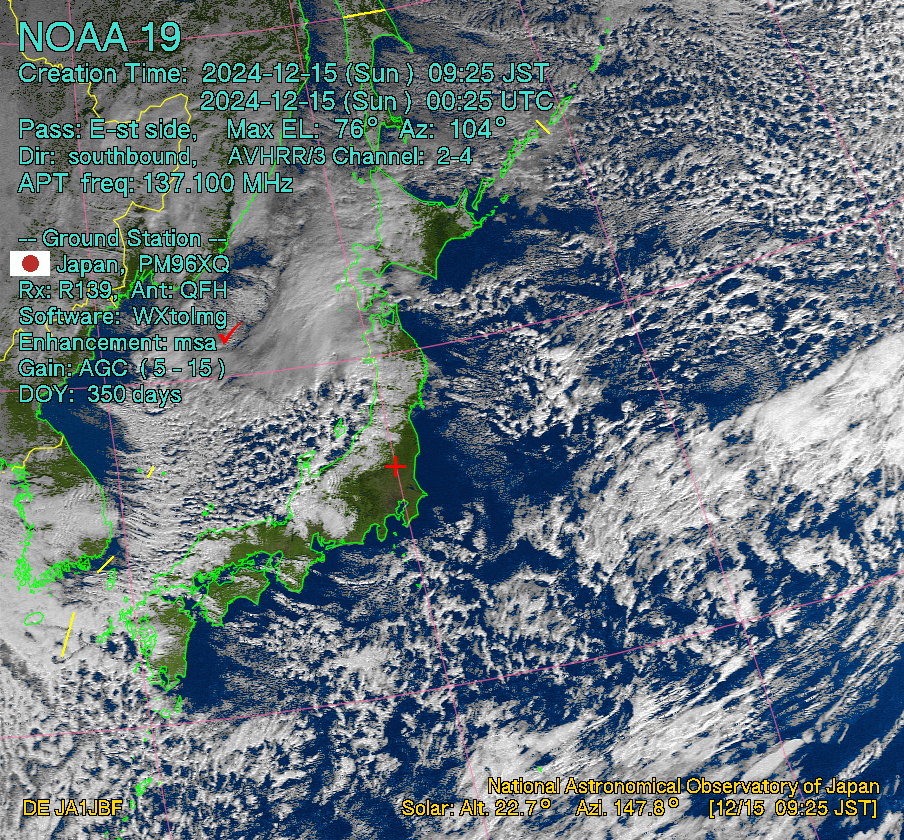

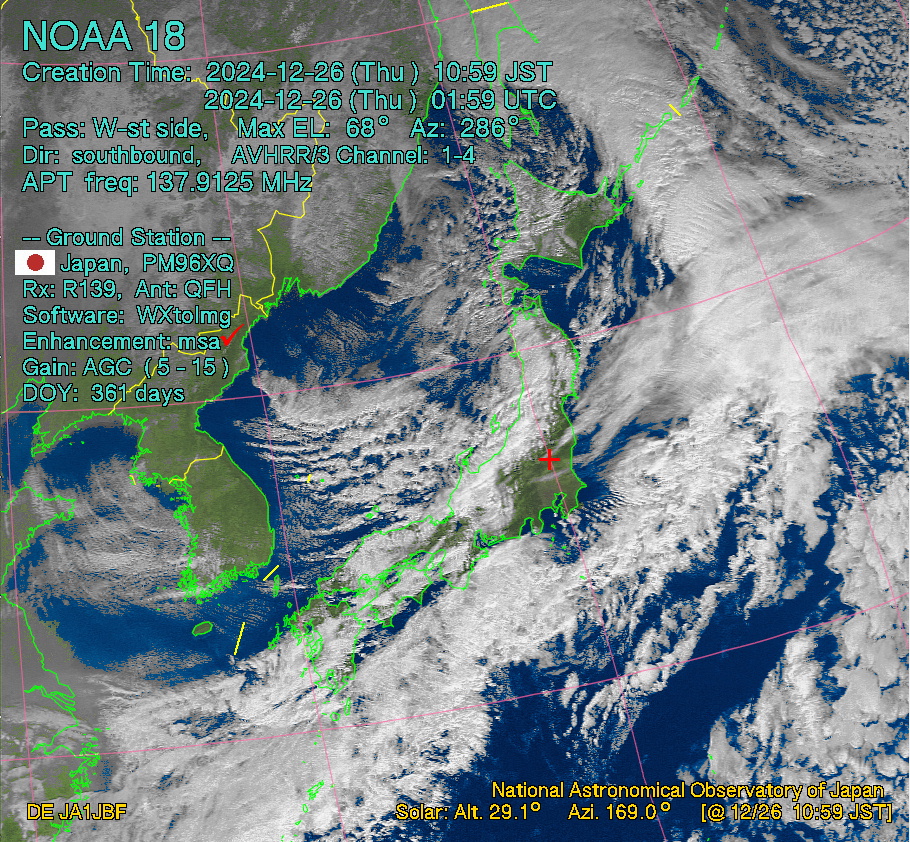

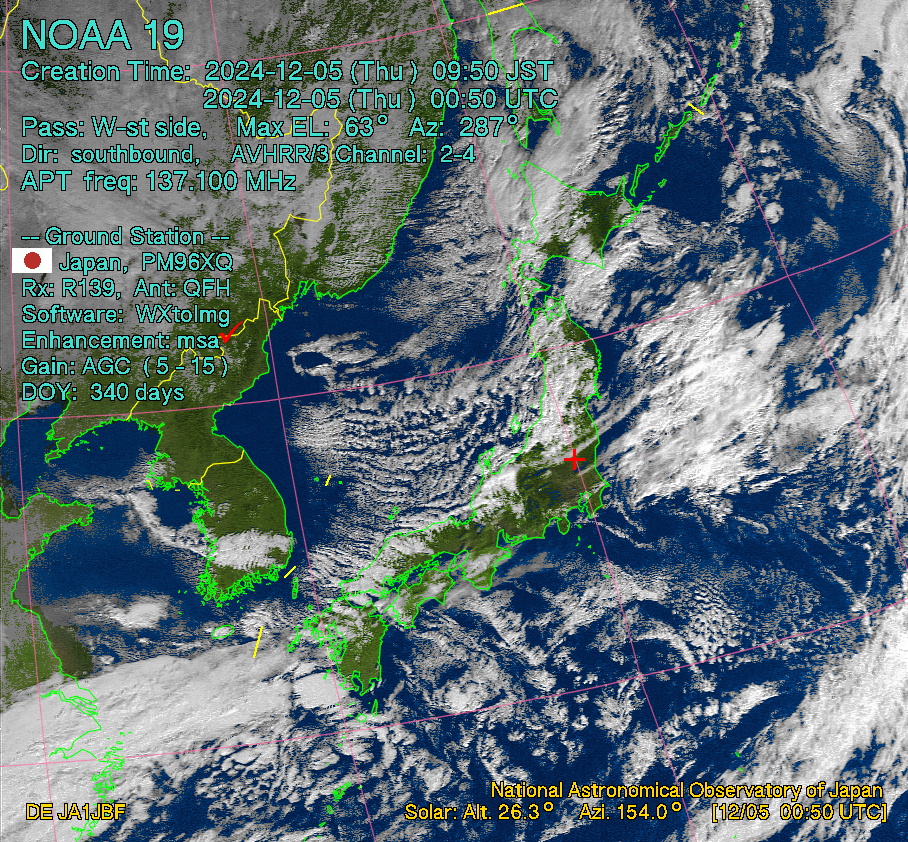

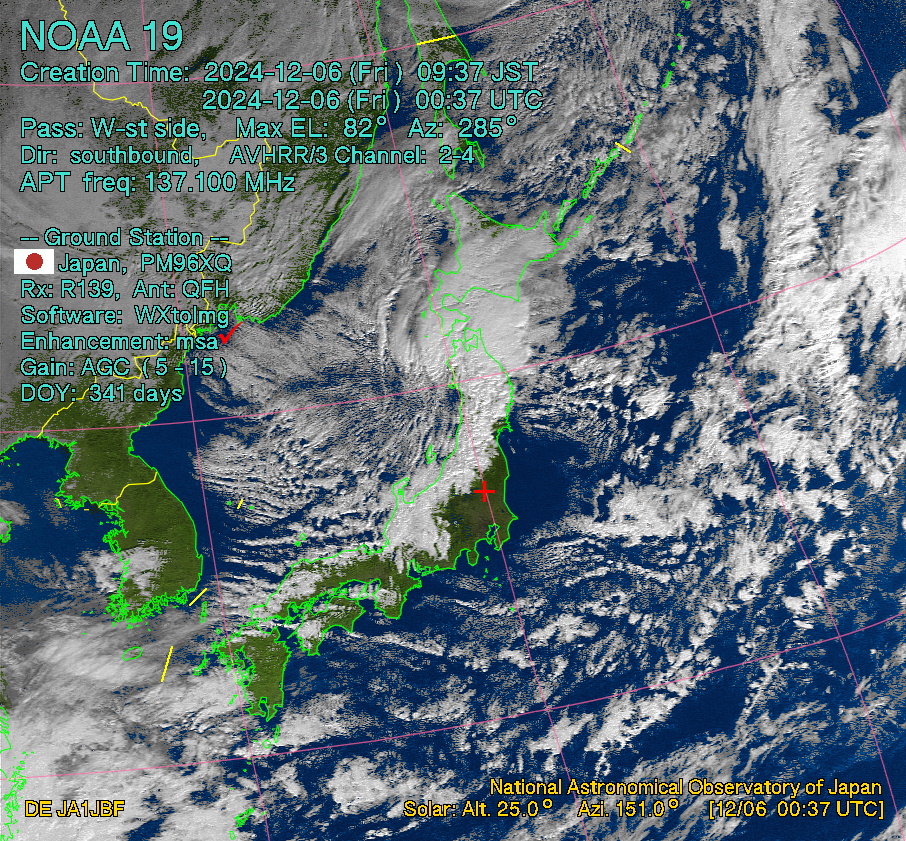

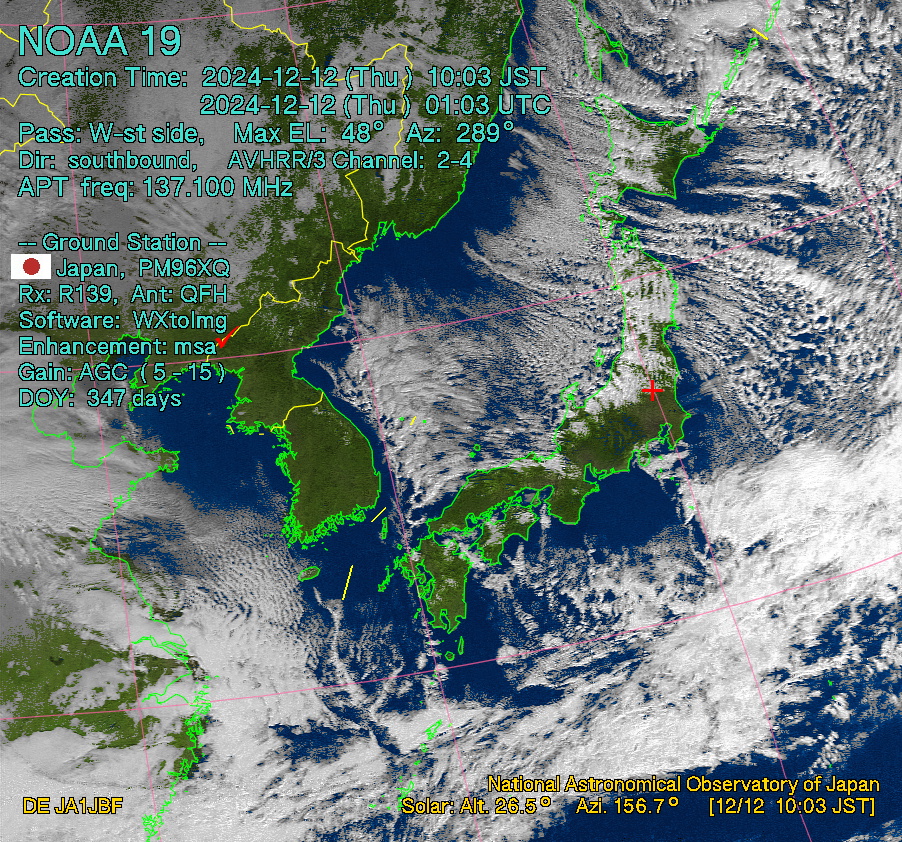

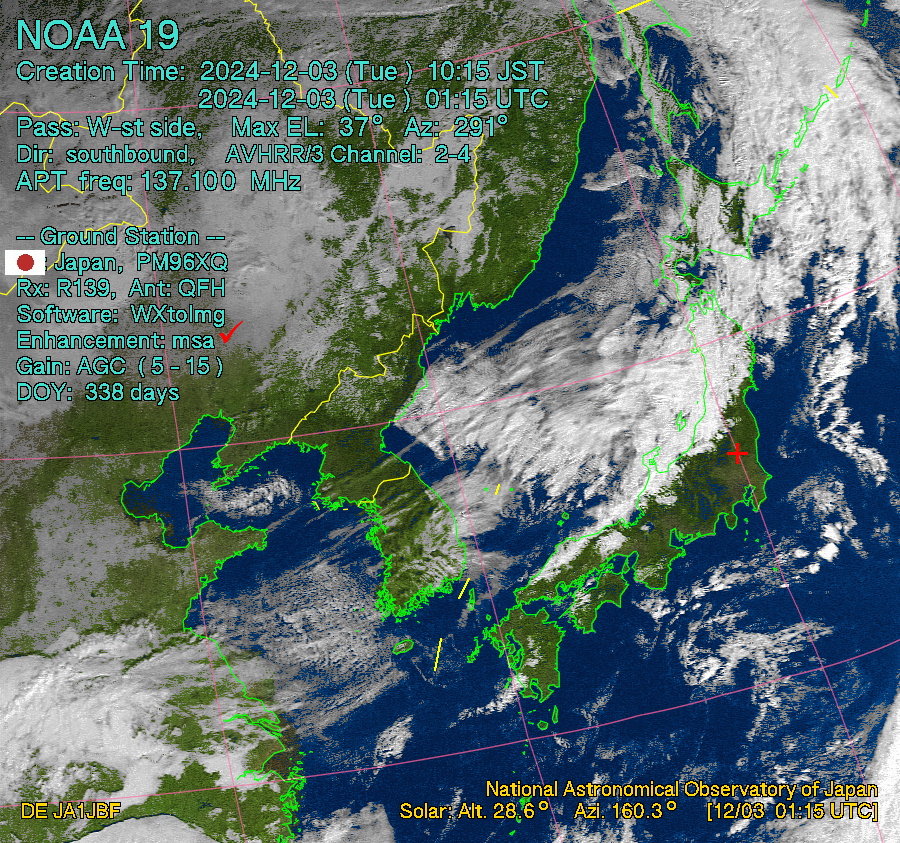

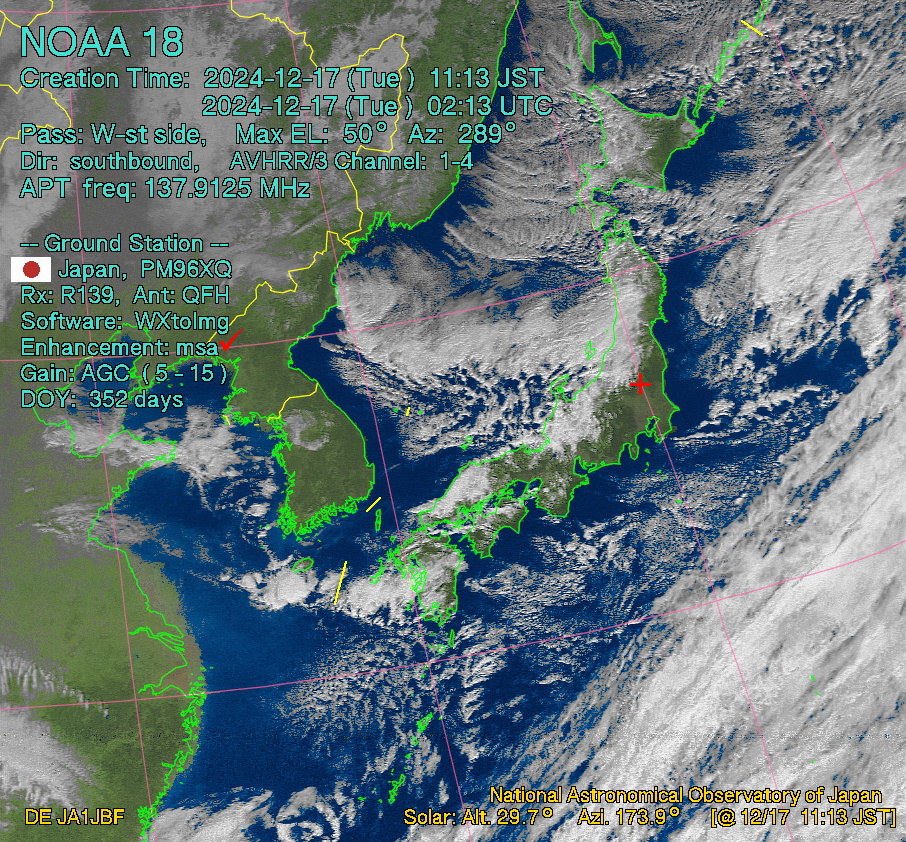

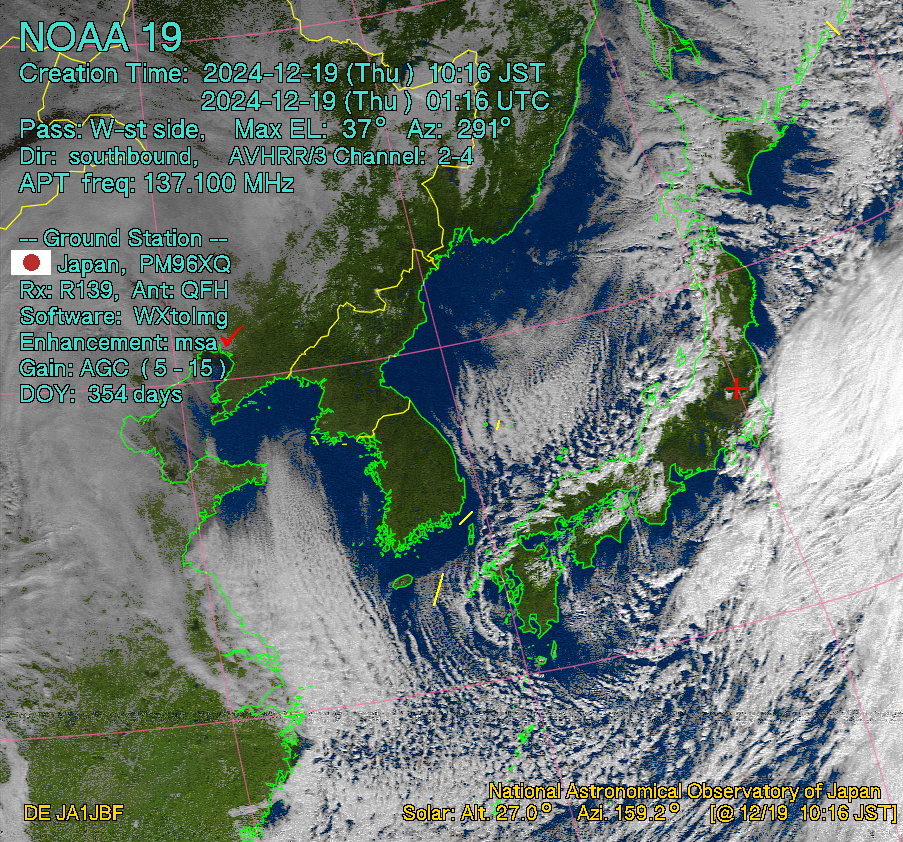

▼Enhancement： msa.　　　　　　　Click on the image below to enlarge.

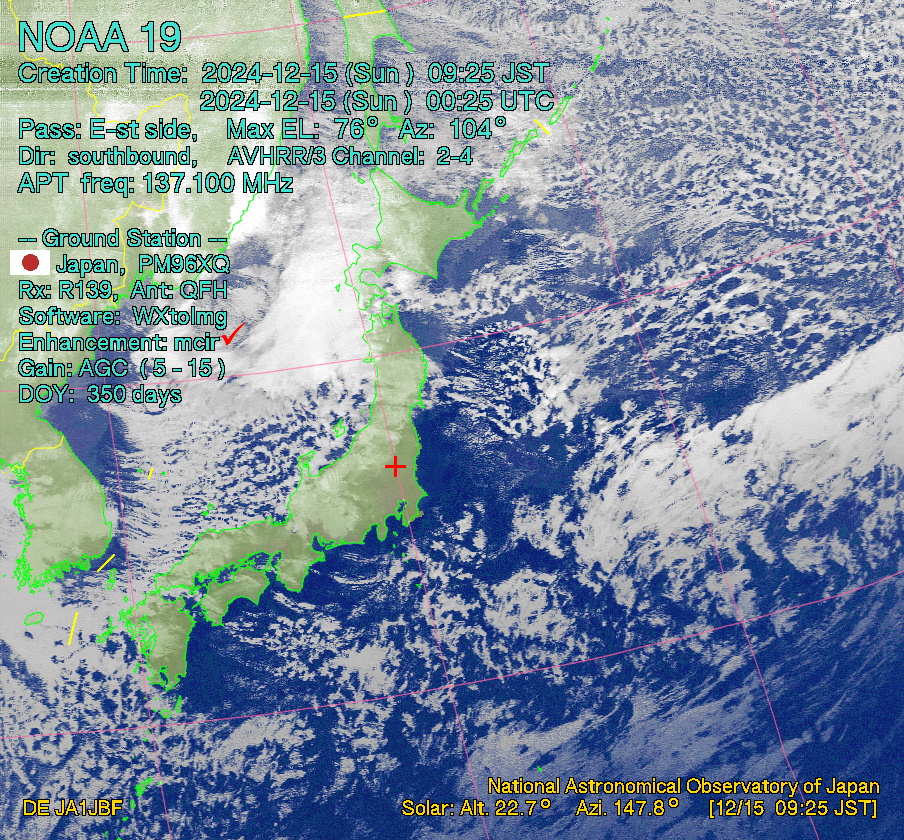

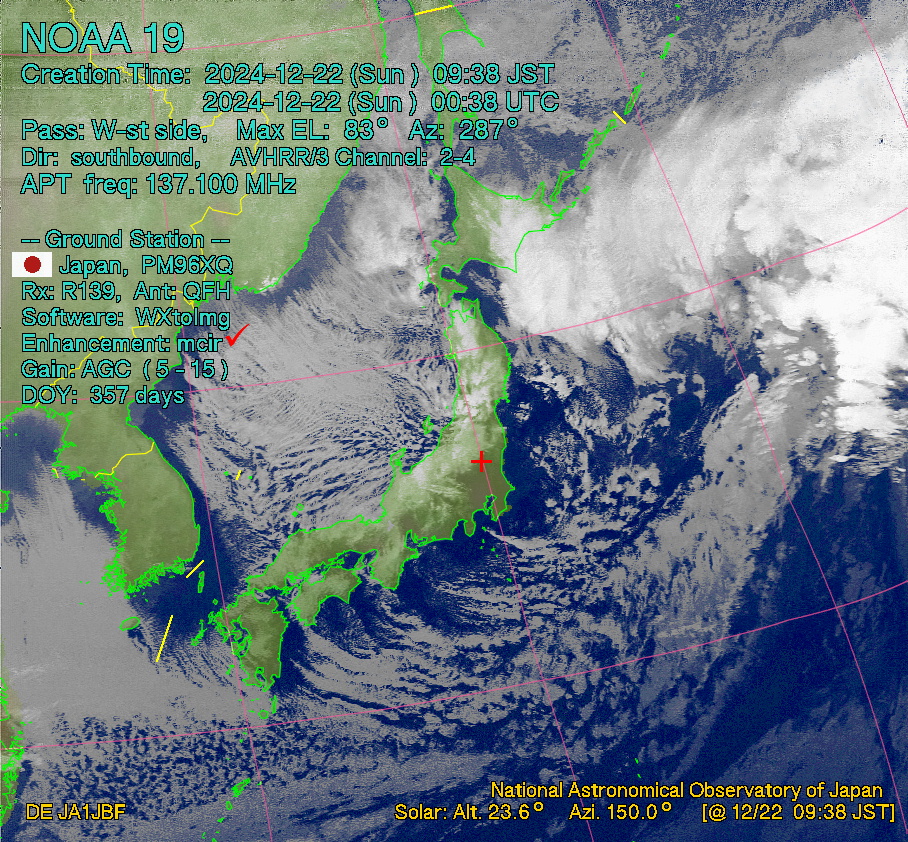

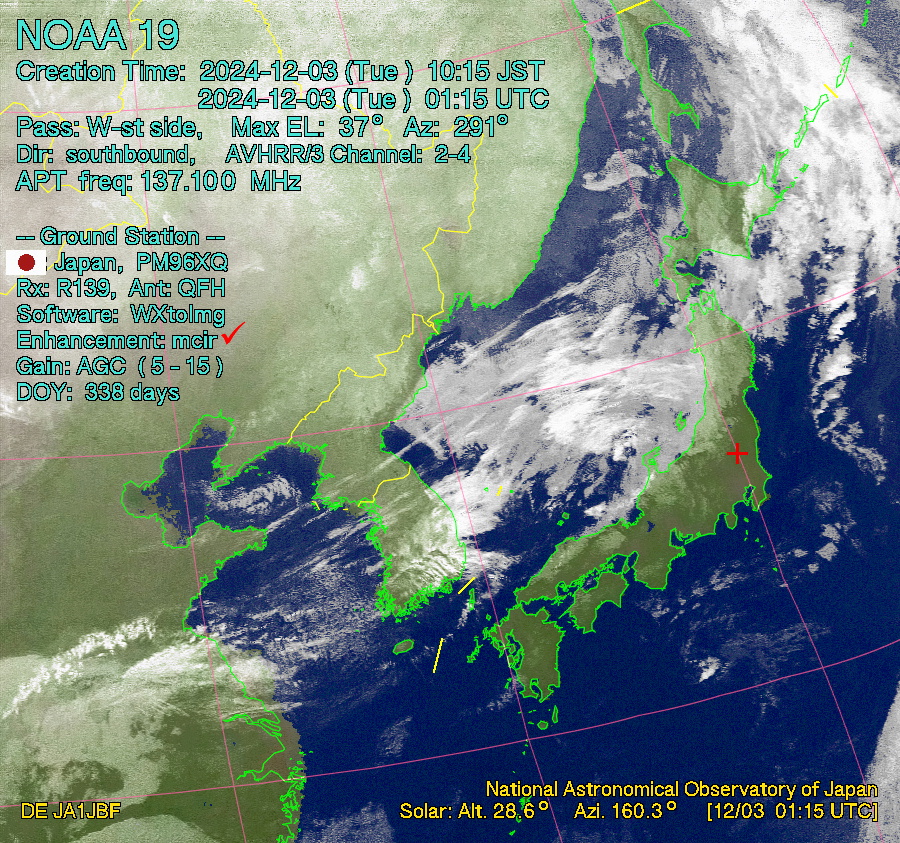

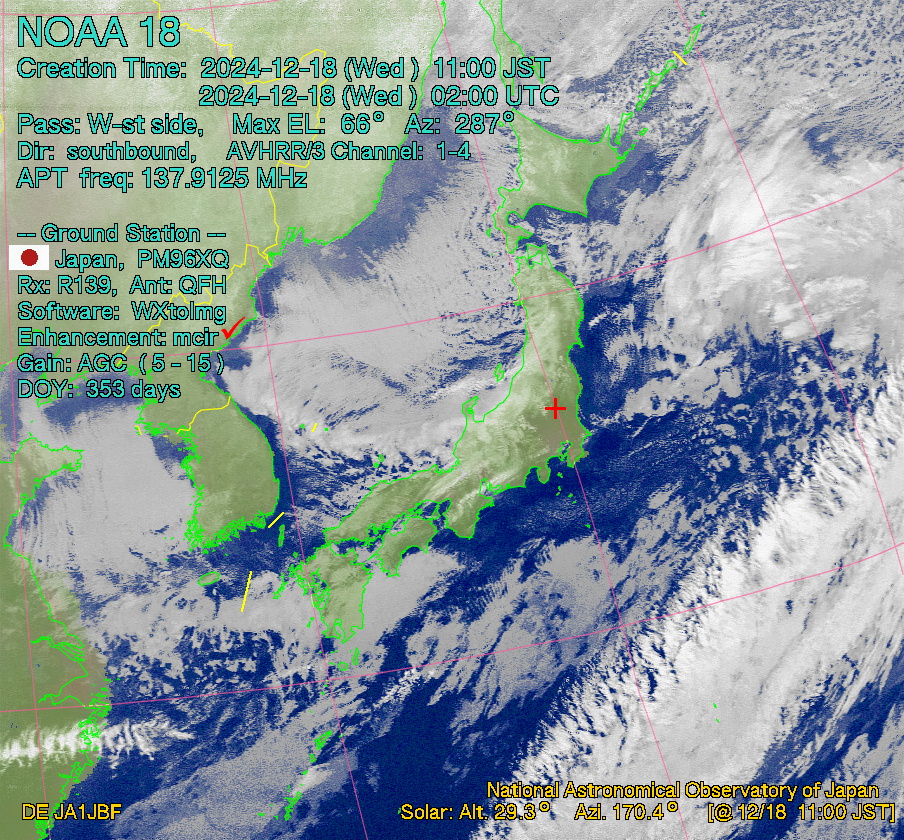

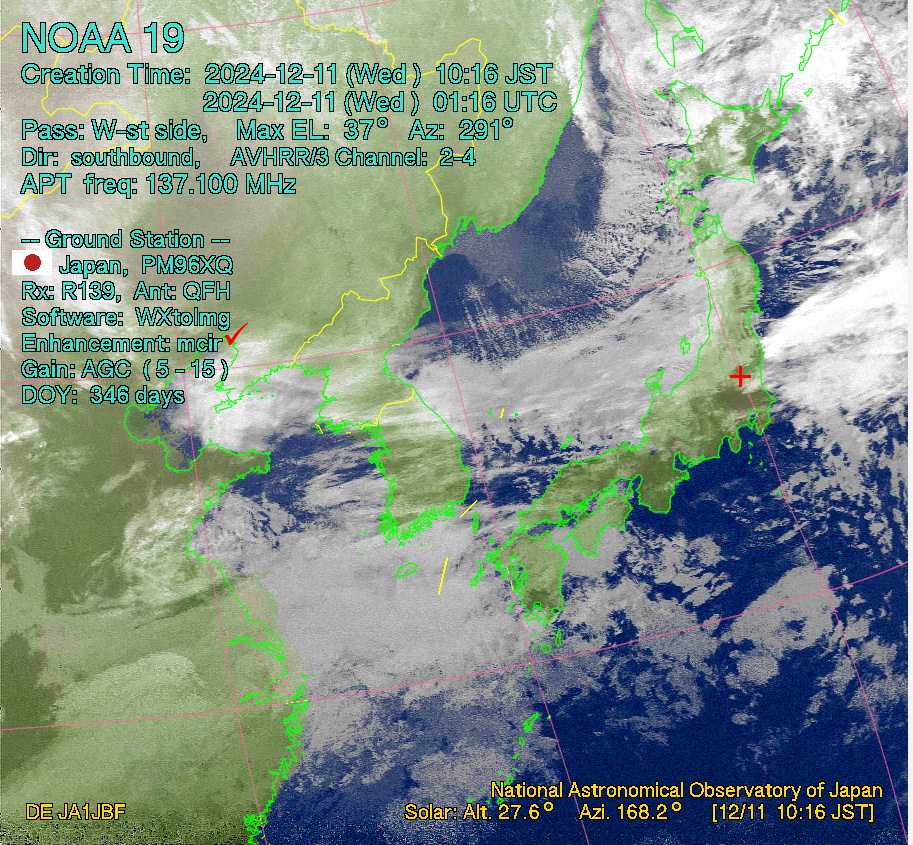

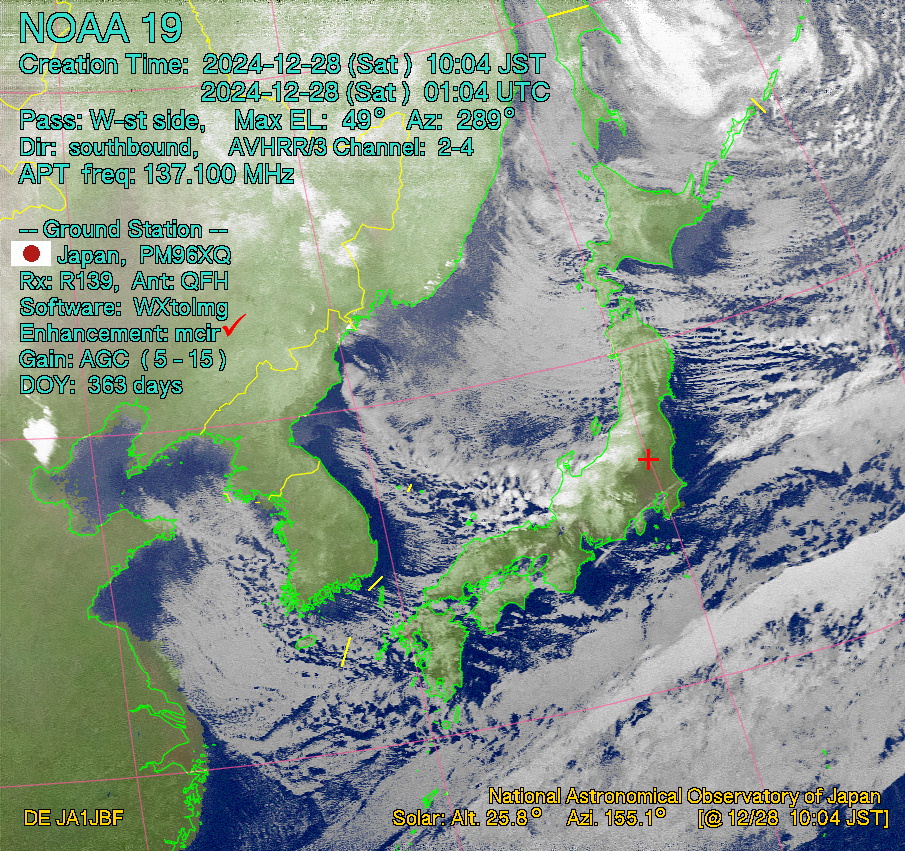

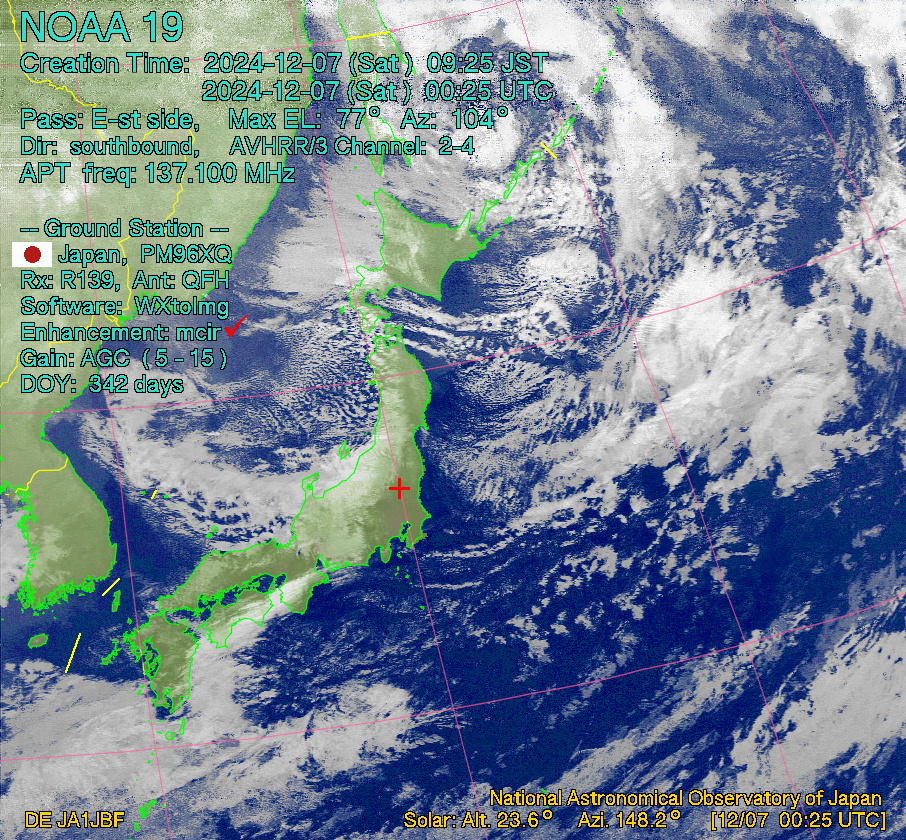

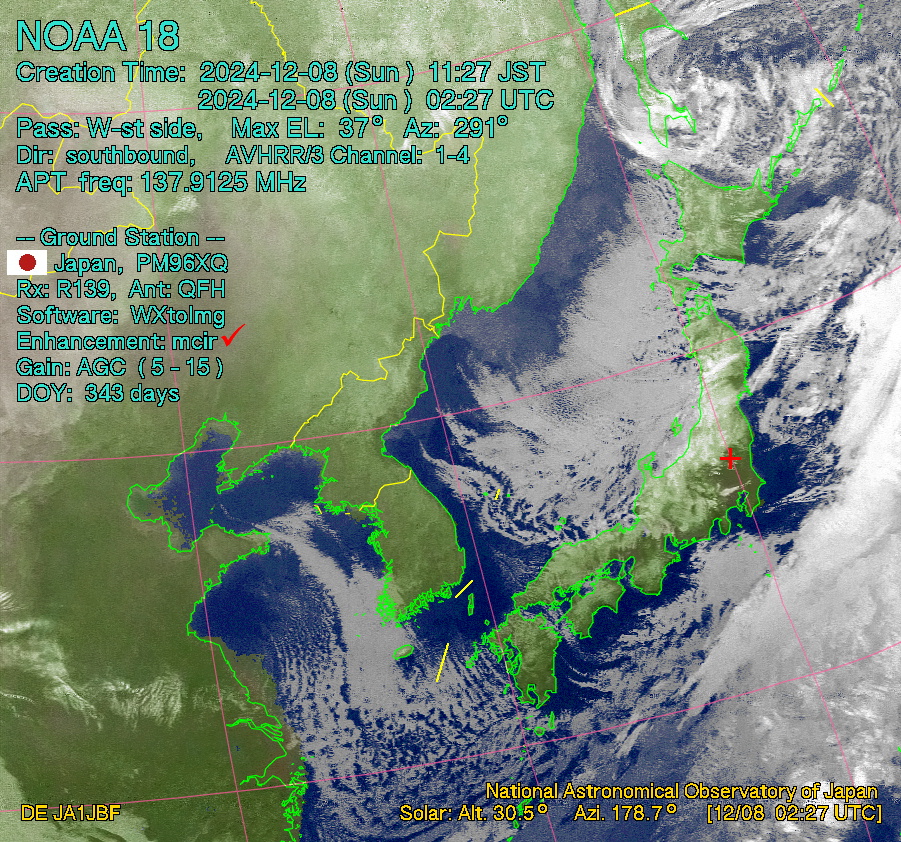

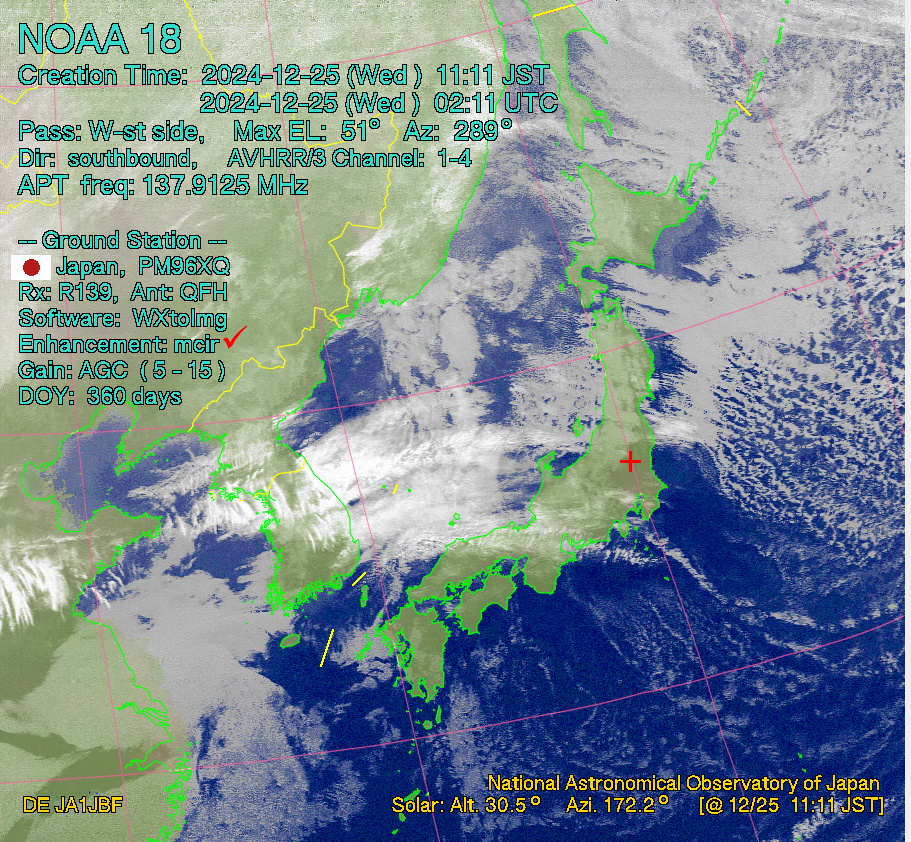

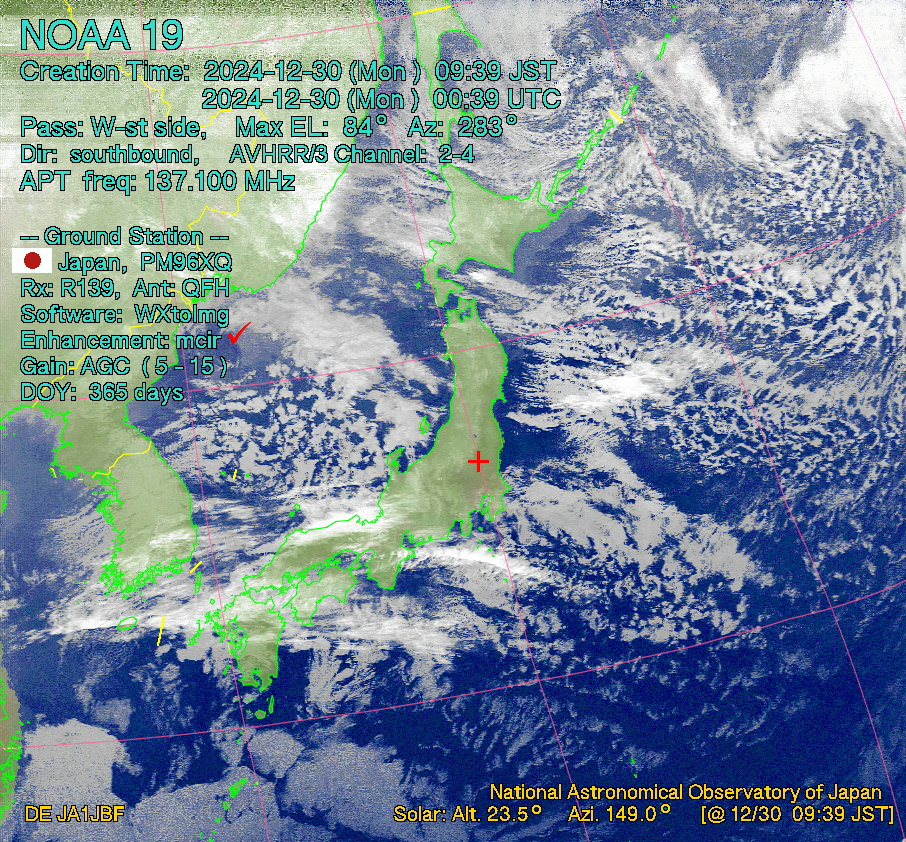

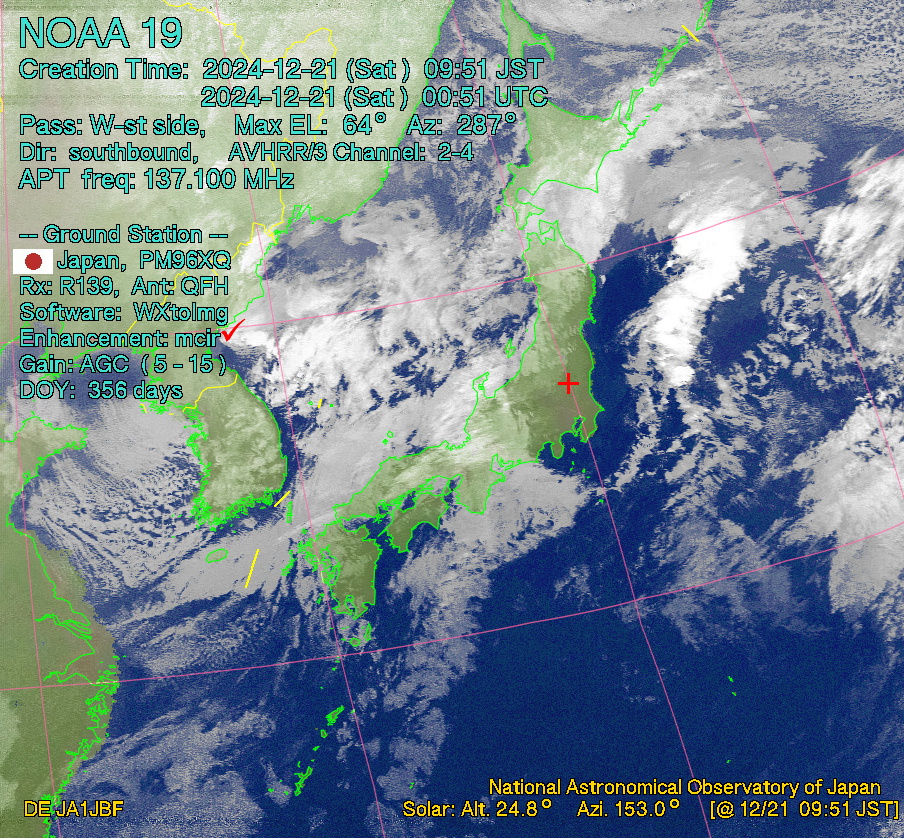

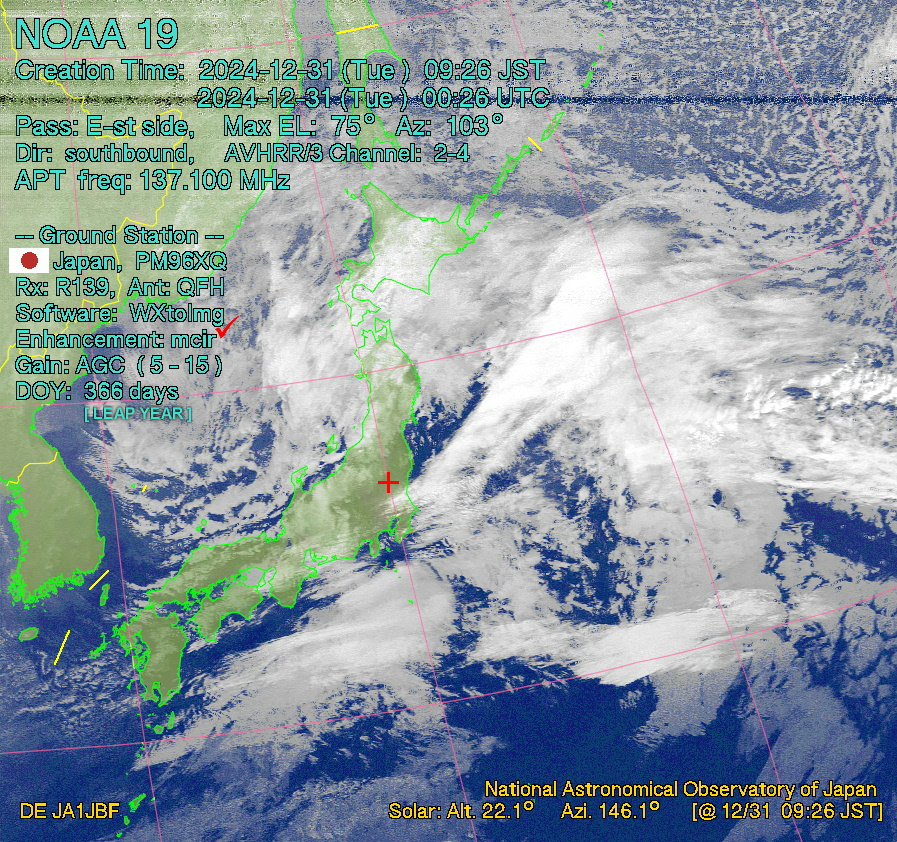

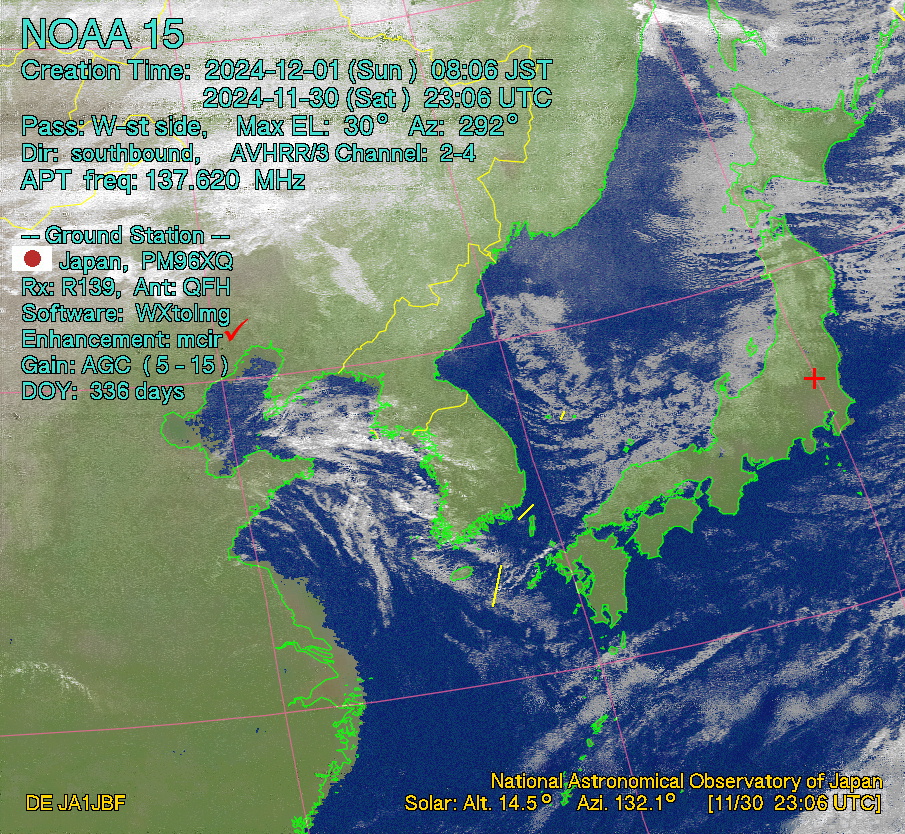

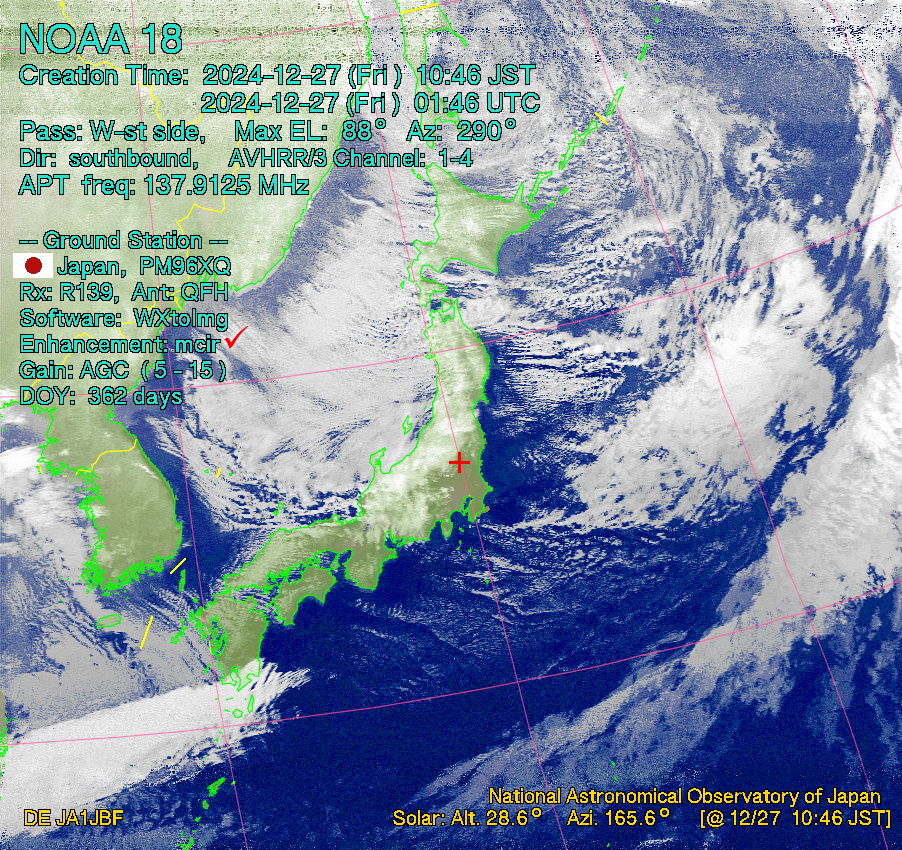

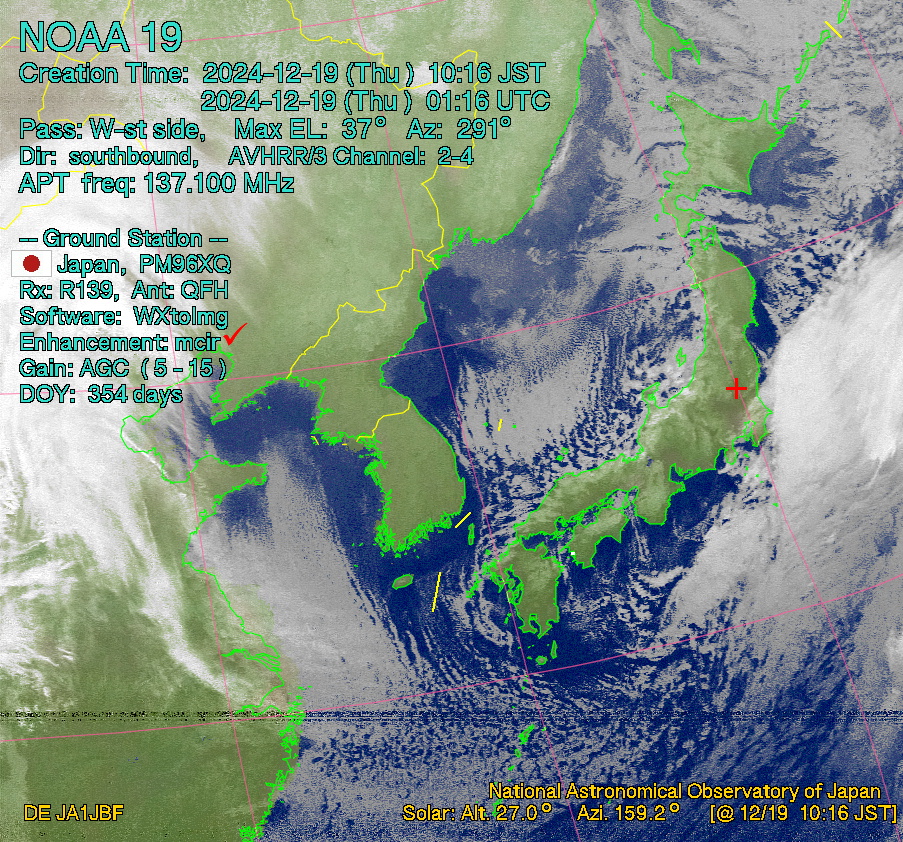

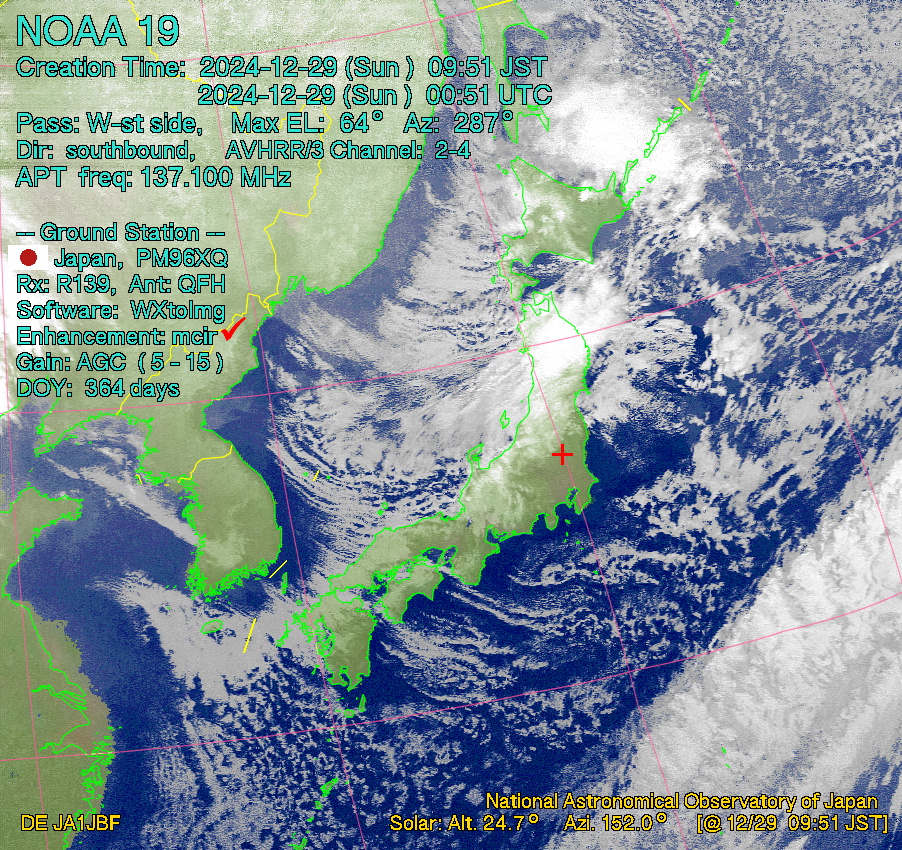

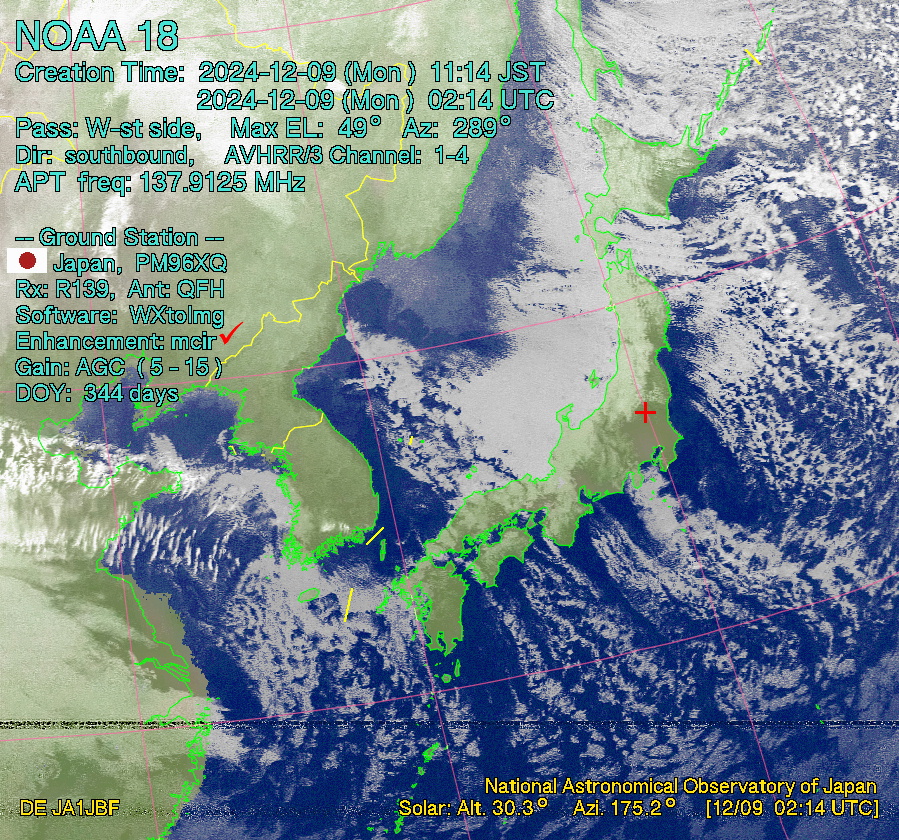

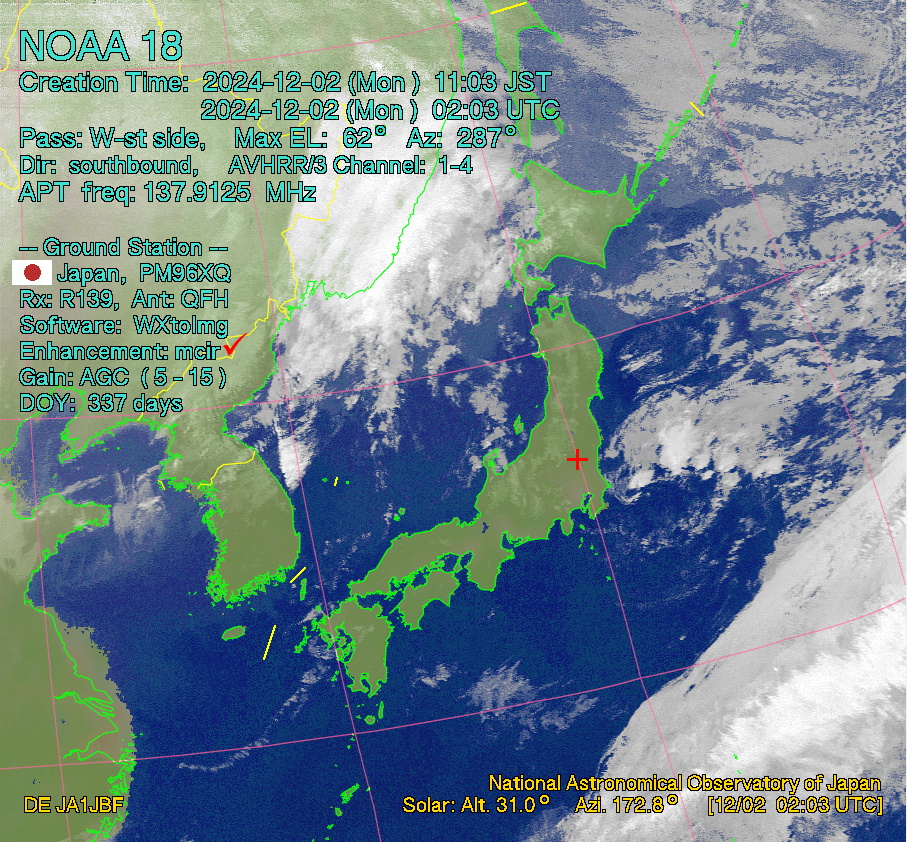

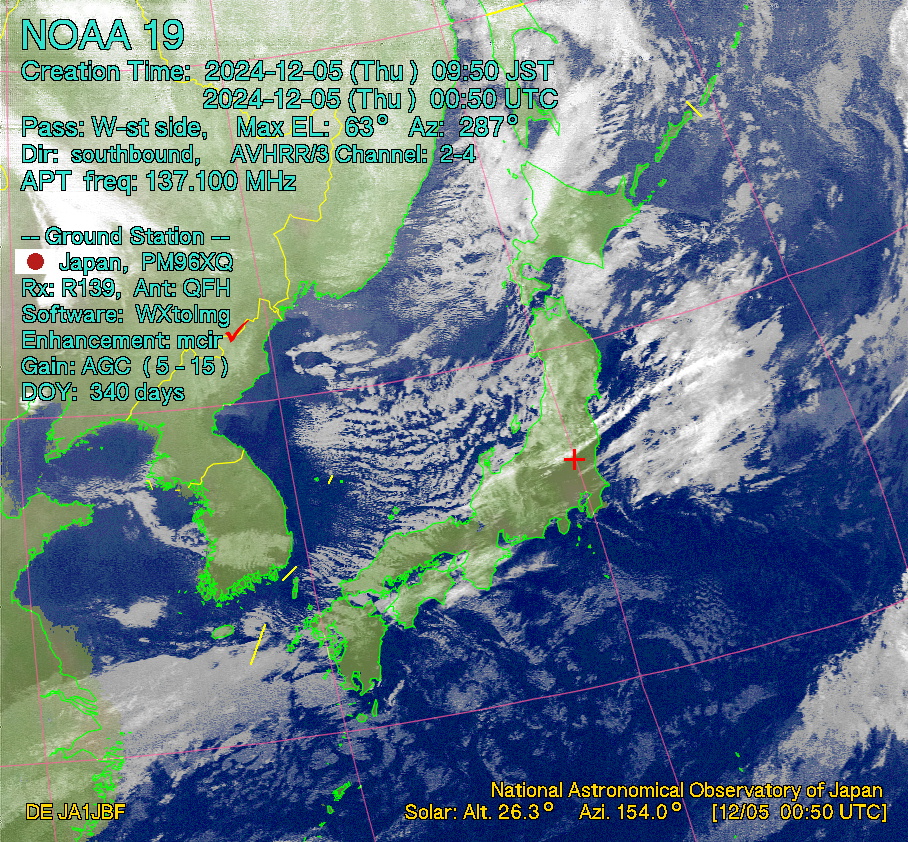

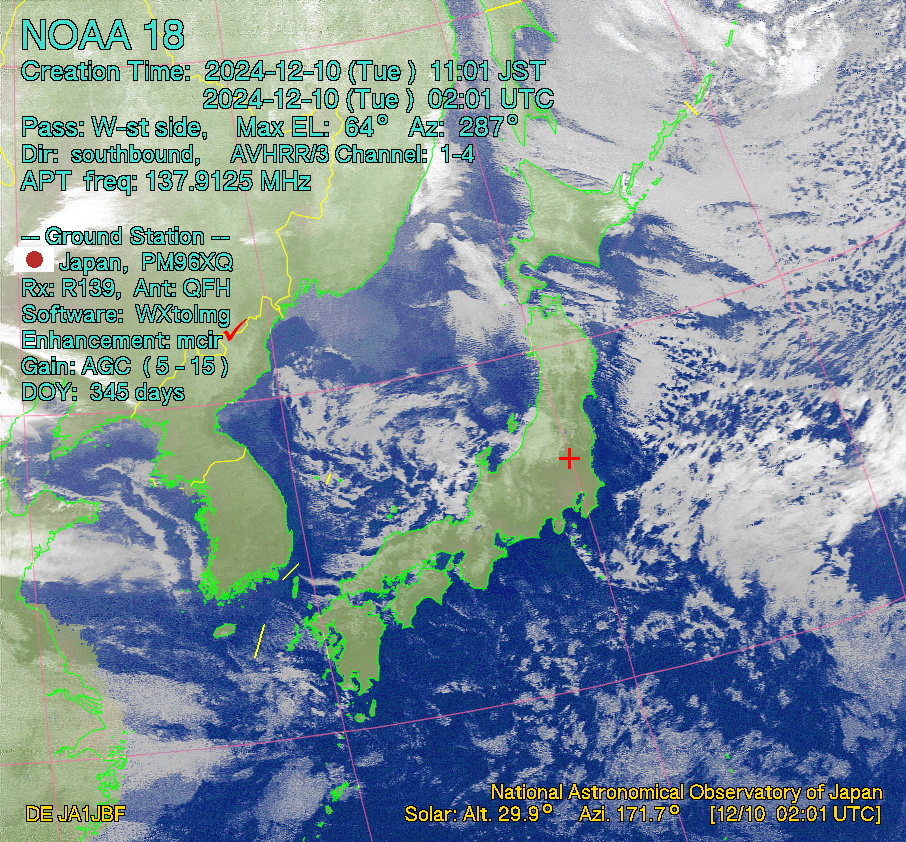

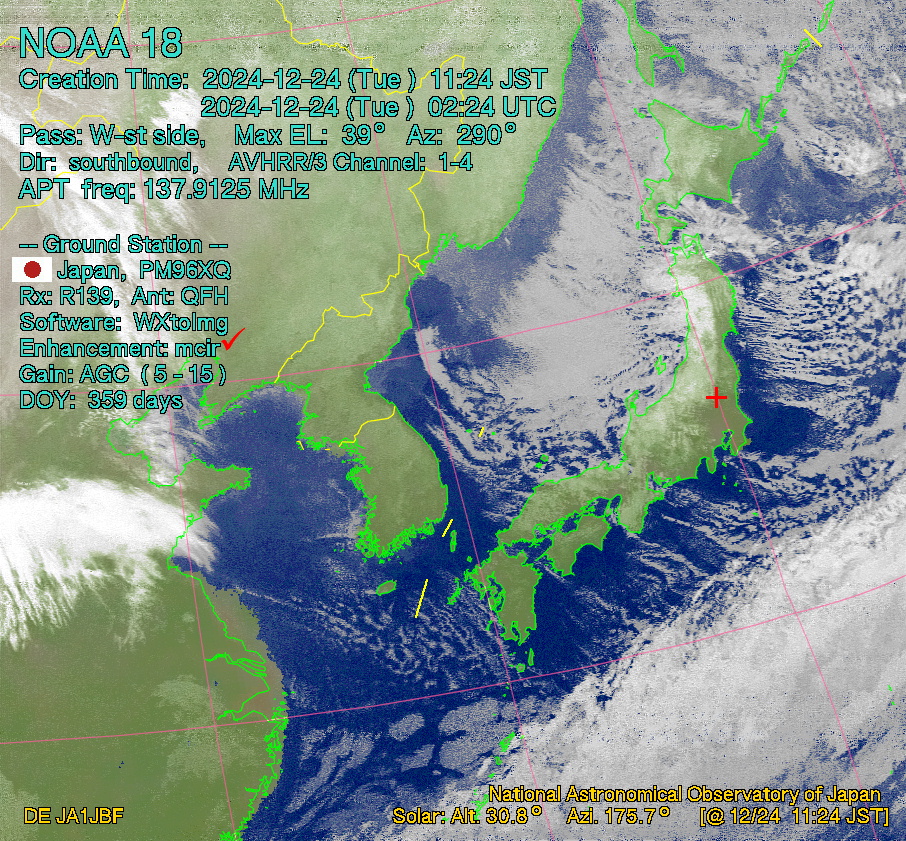

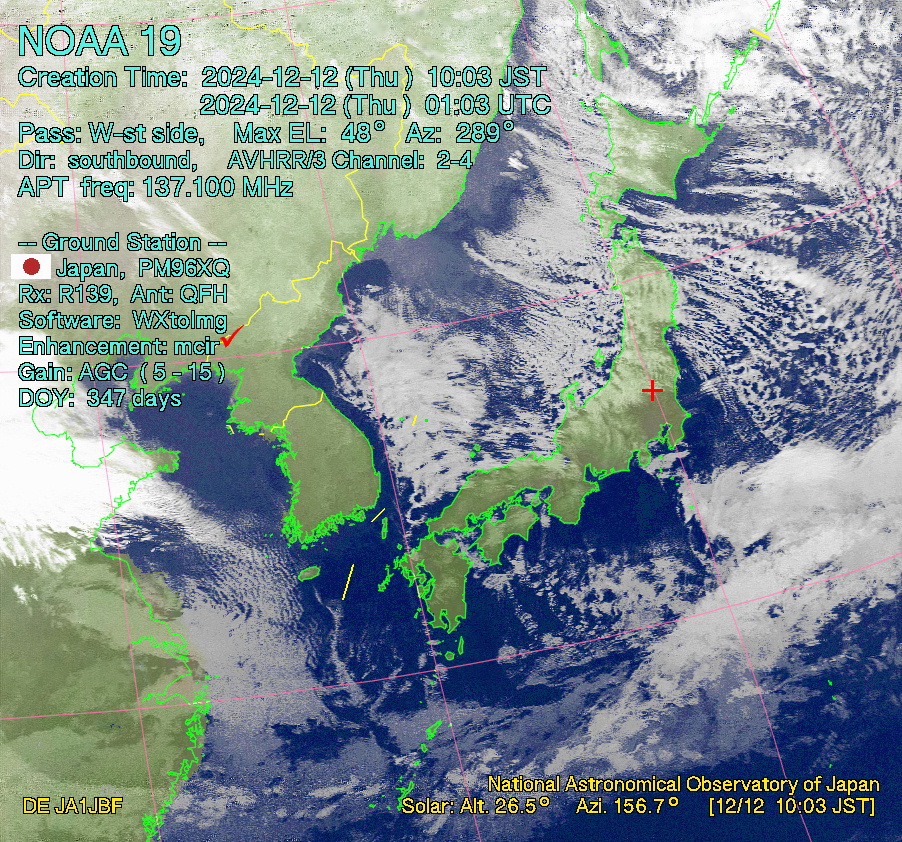

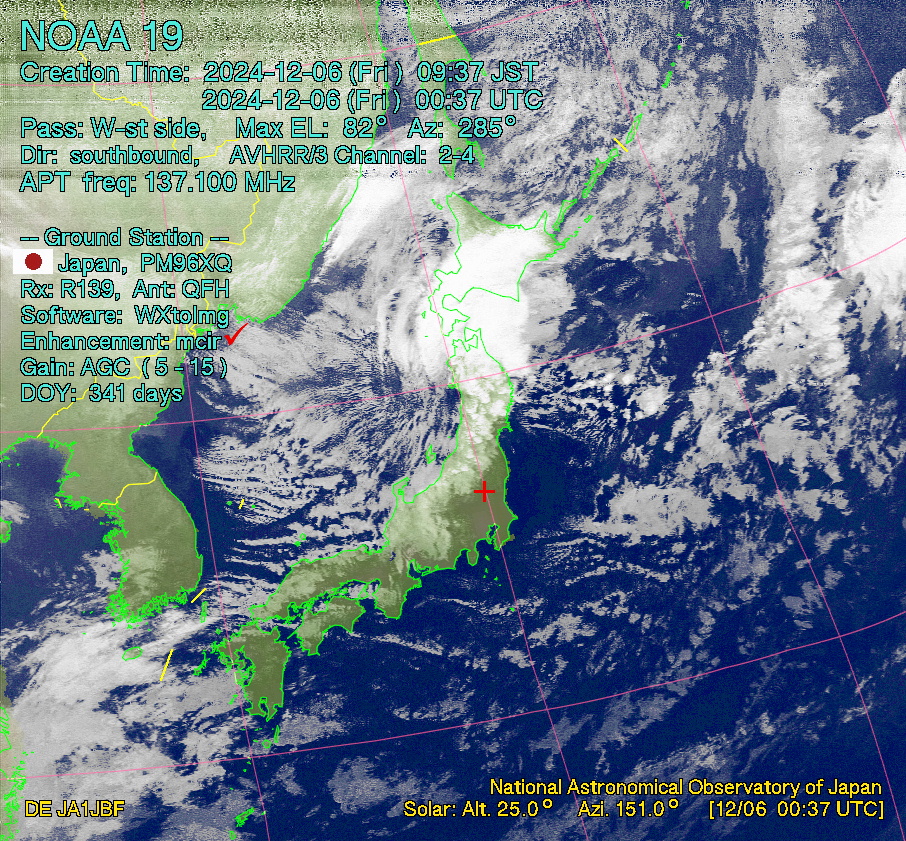

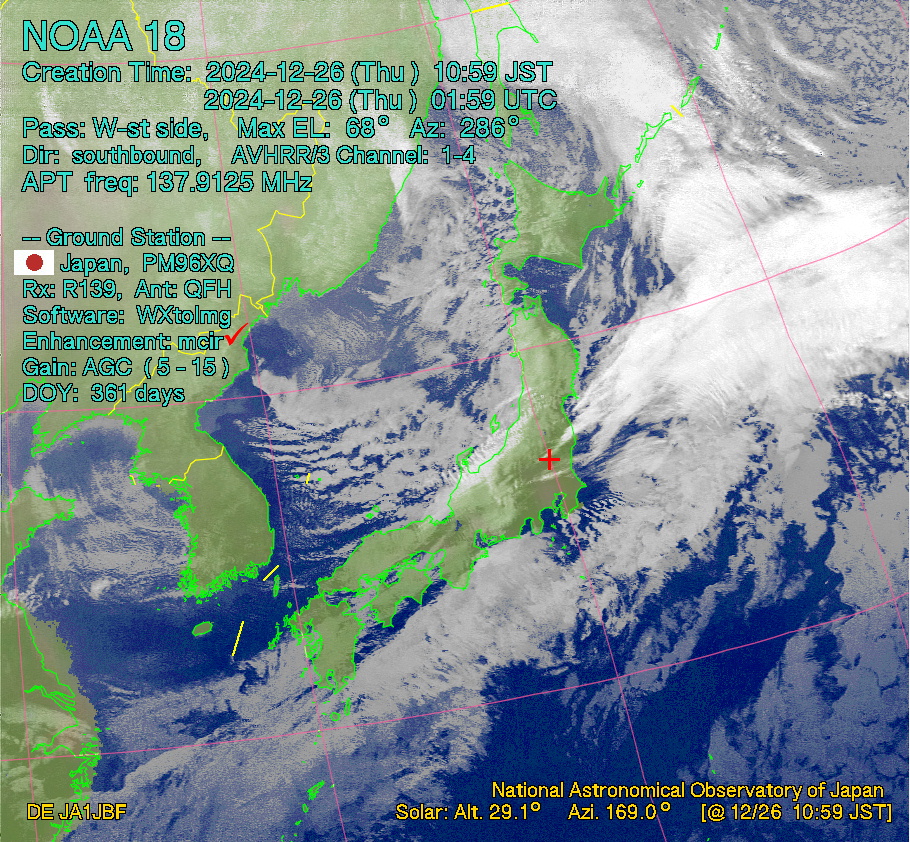

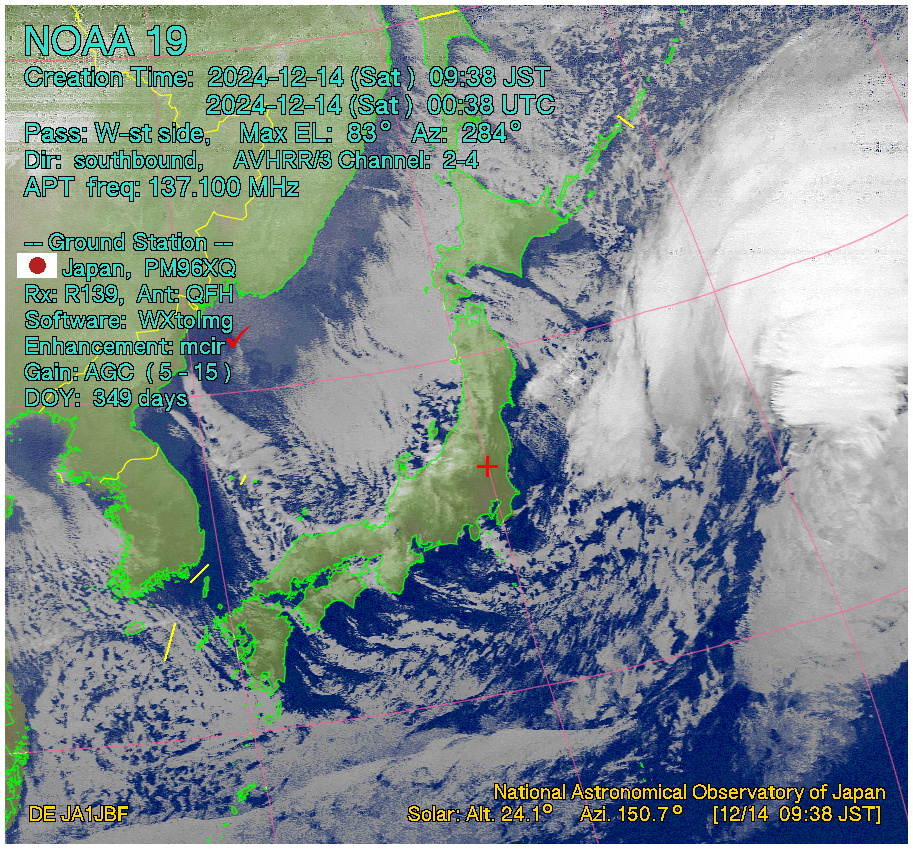

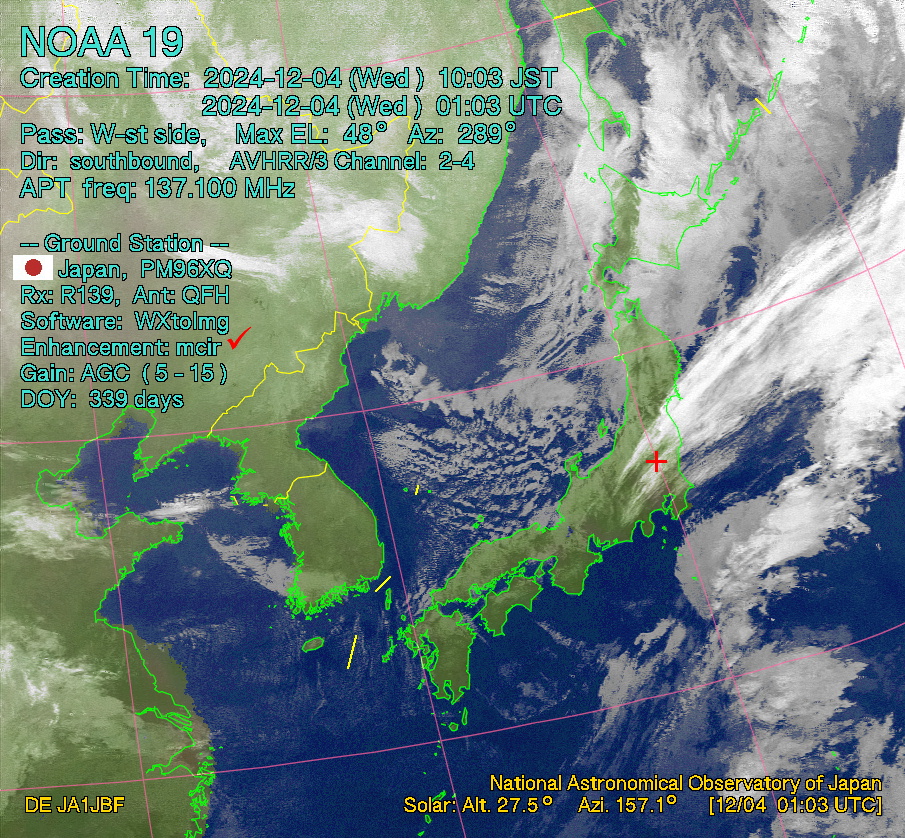

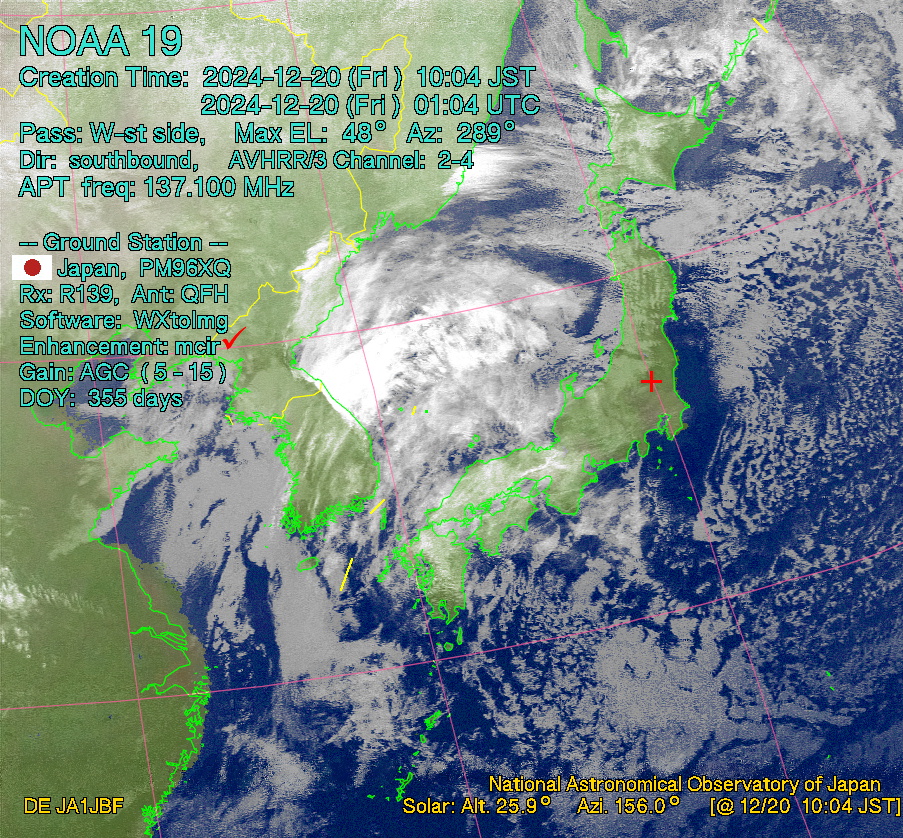

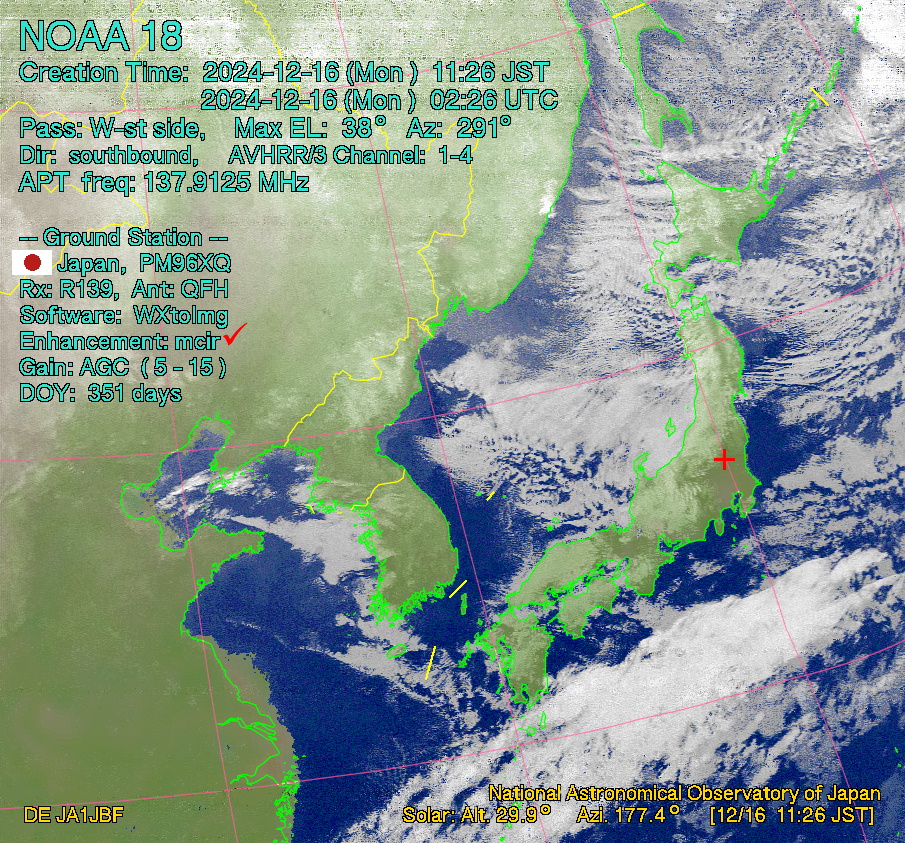

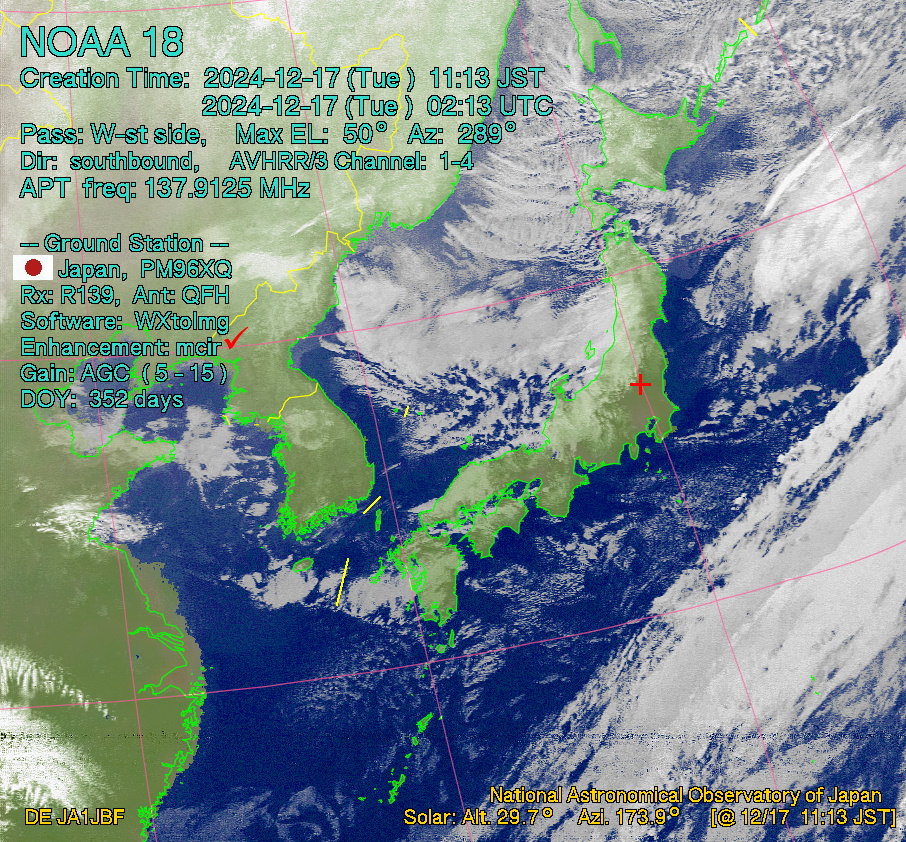

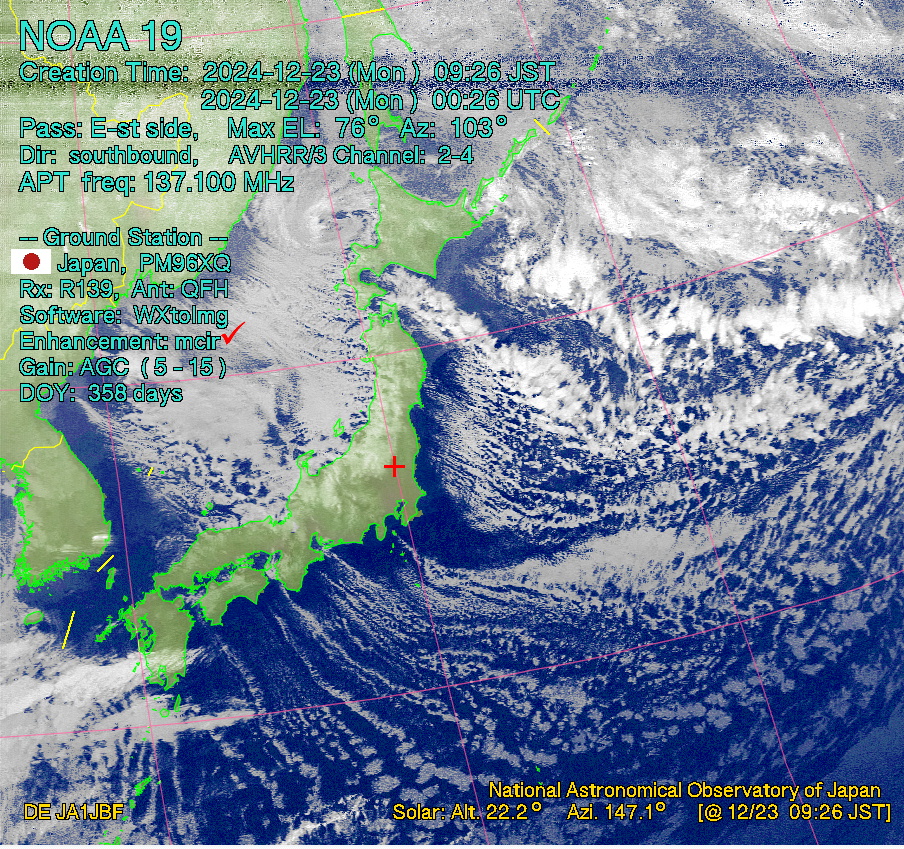

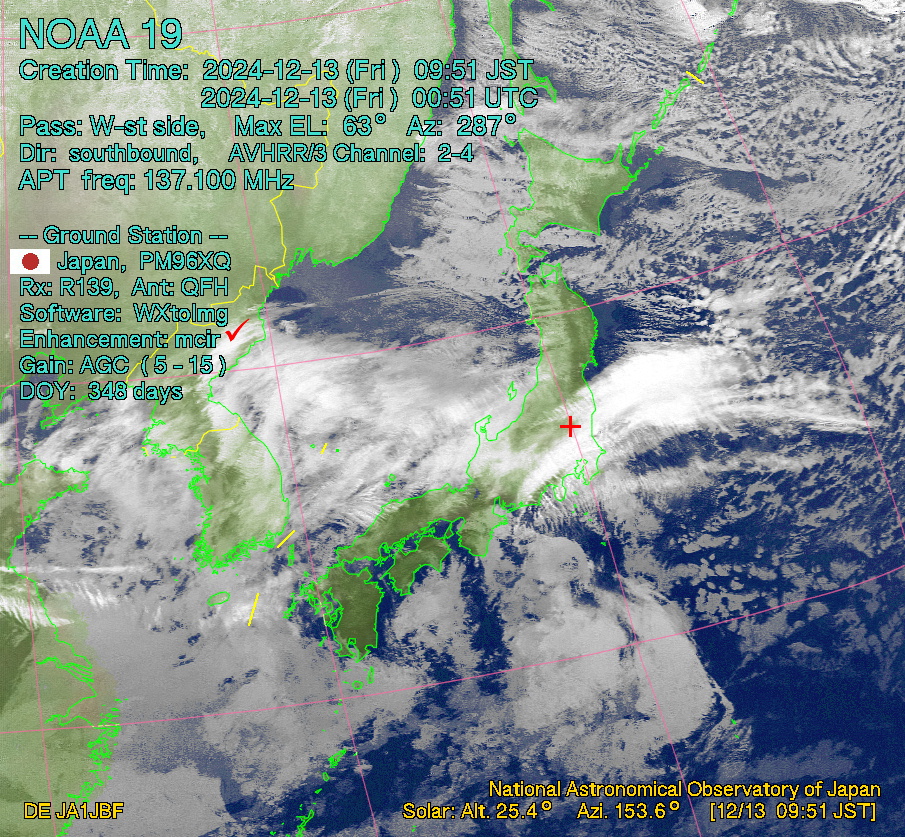

▼Enhancement： mcir.　　　　　　　Click on the image below to enlarge.

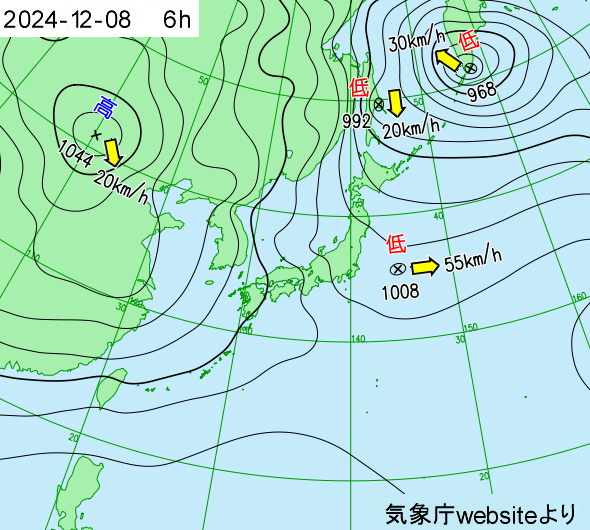

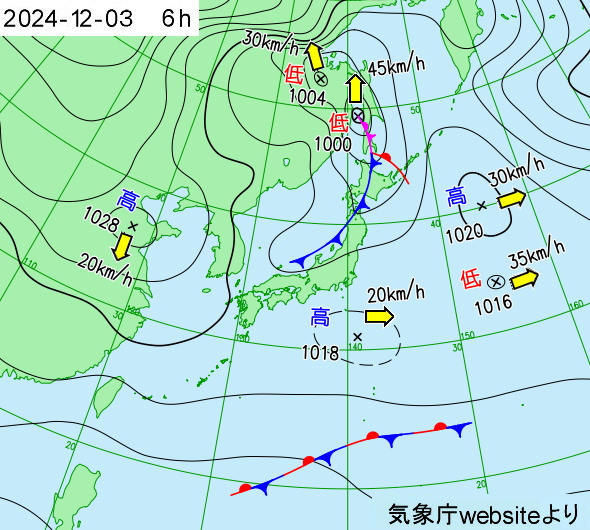

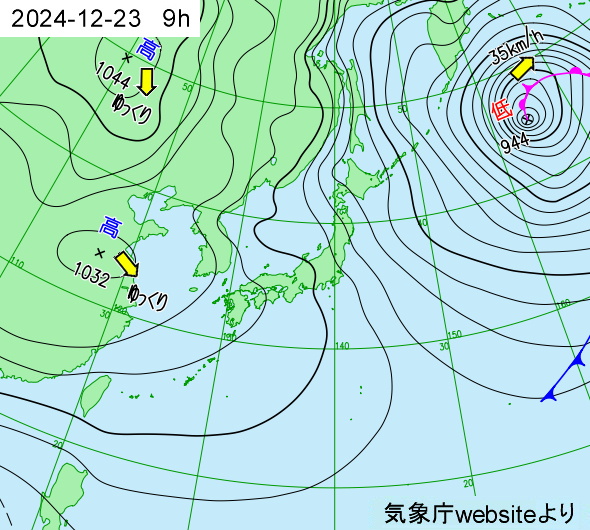

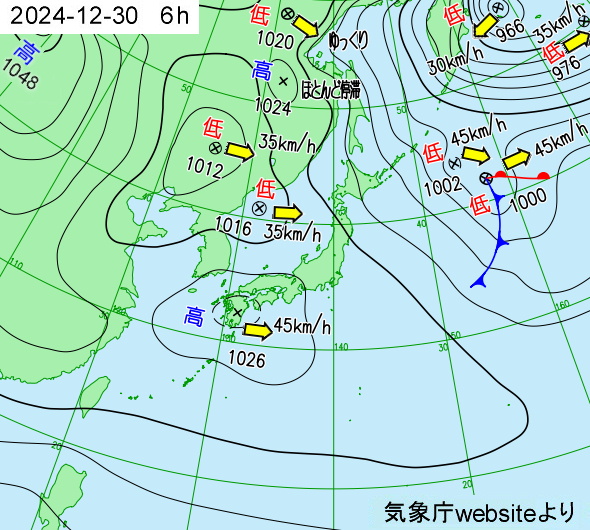

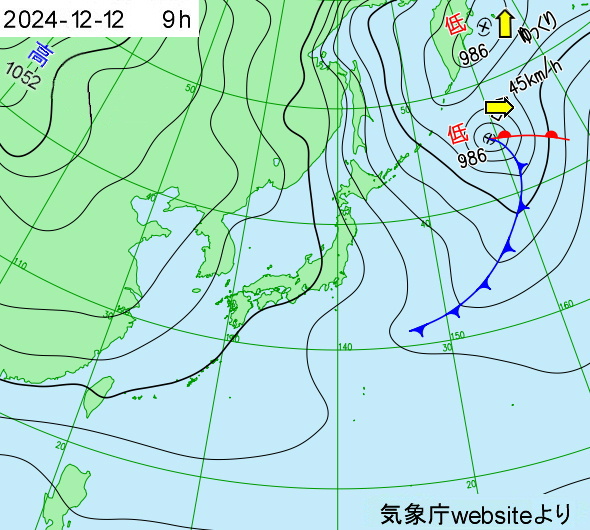

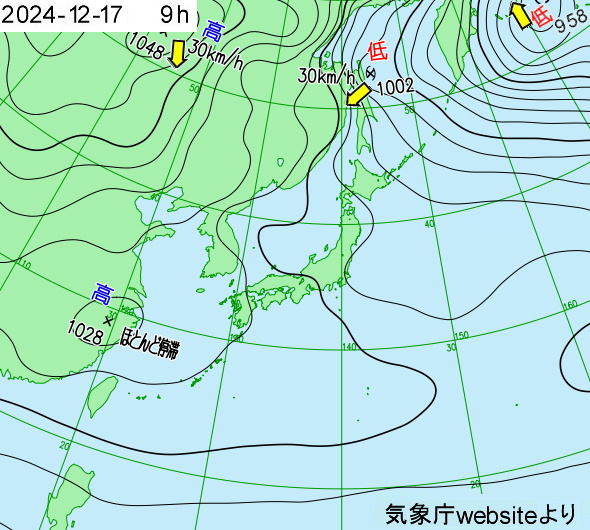

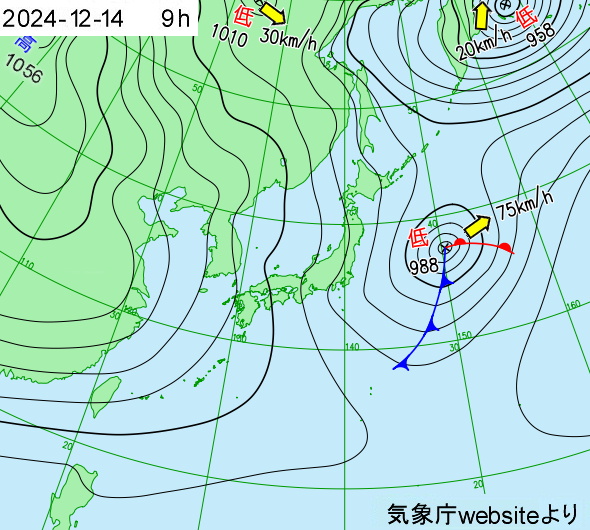

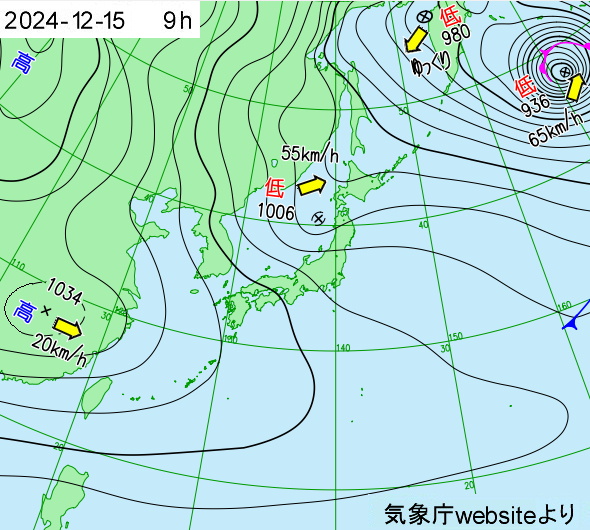

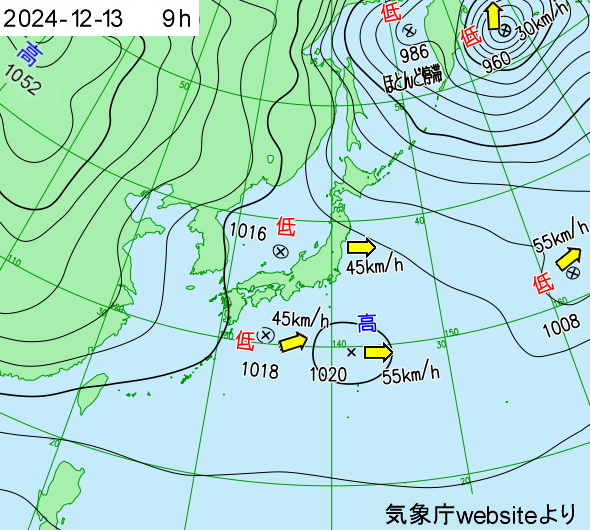

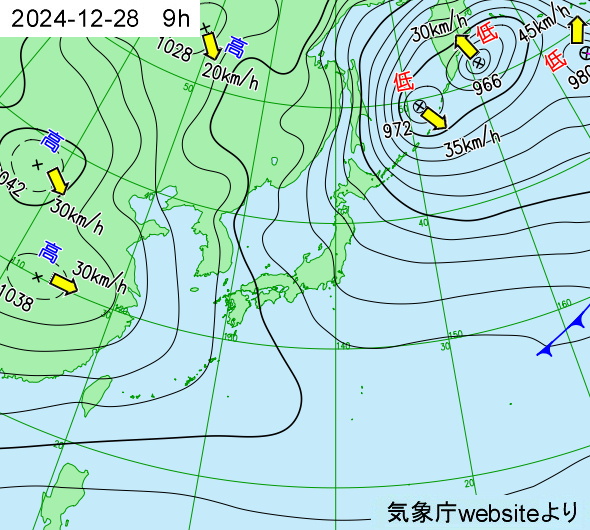

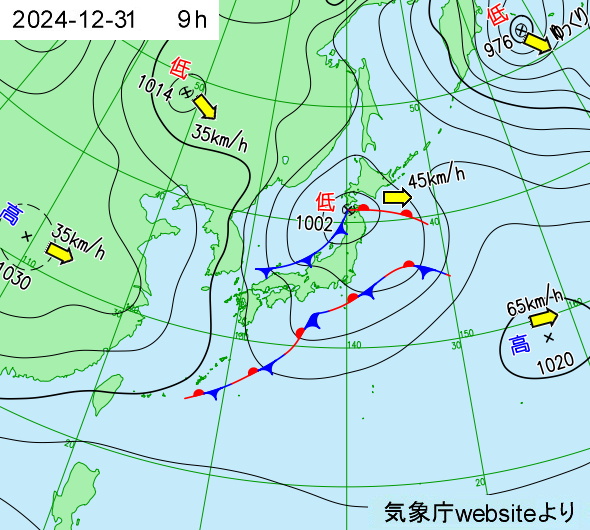

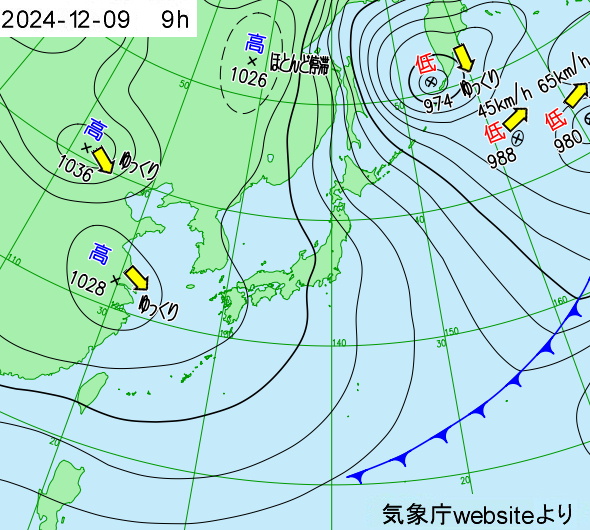

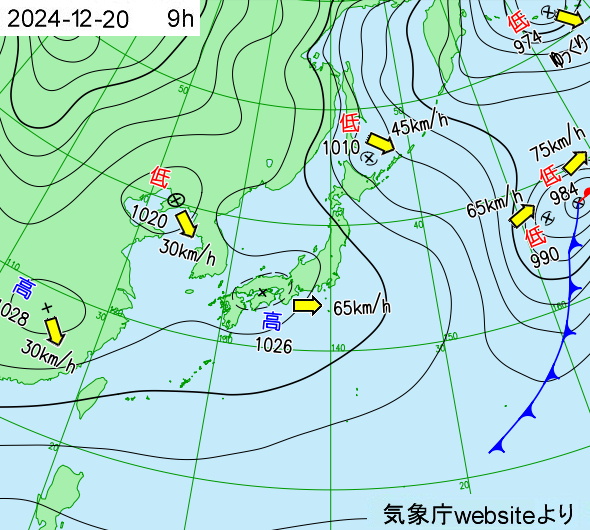

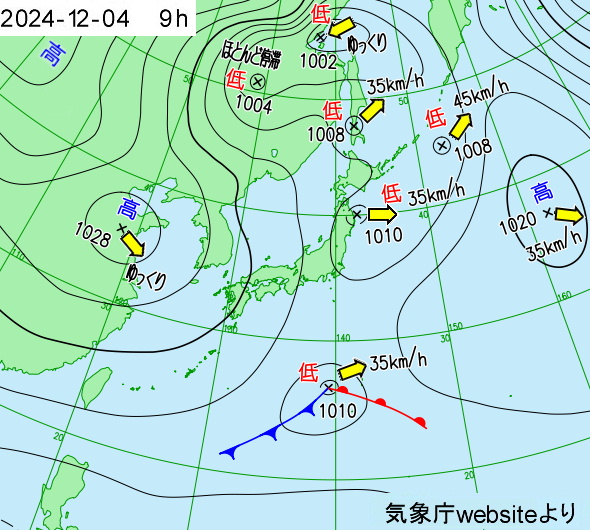

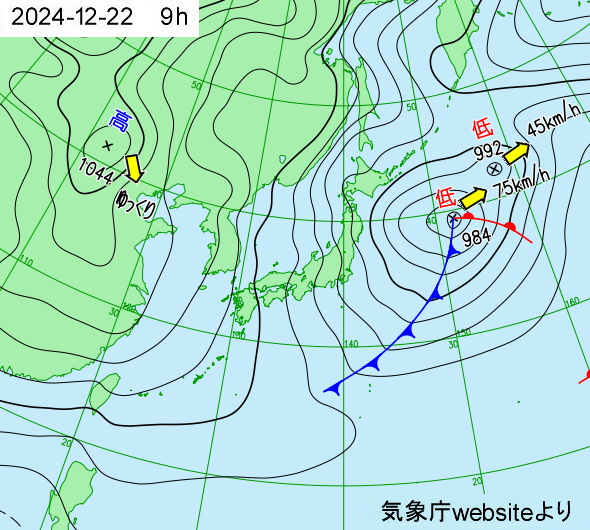

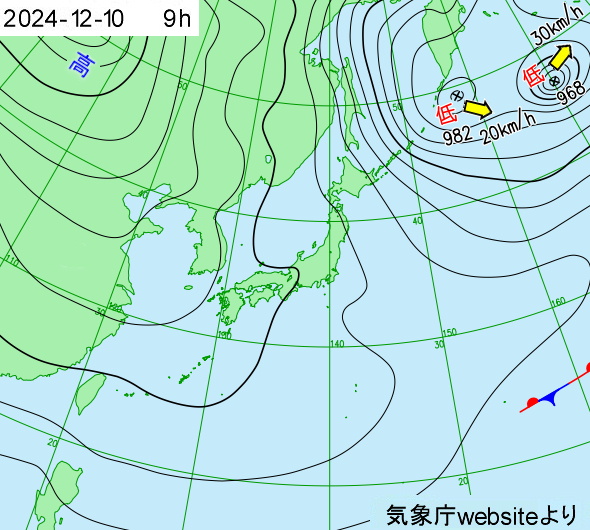

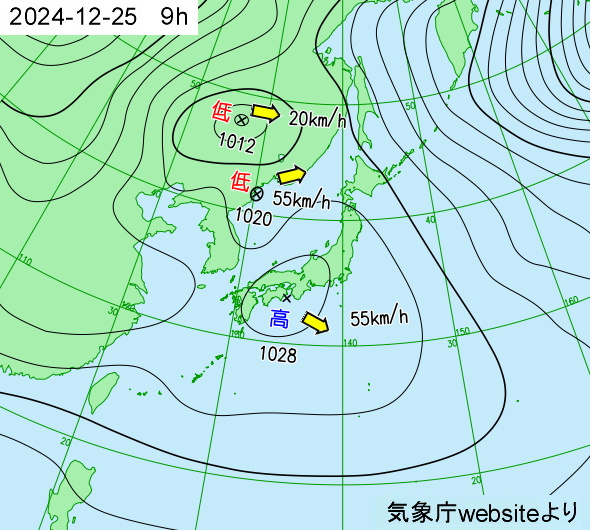

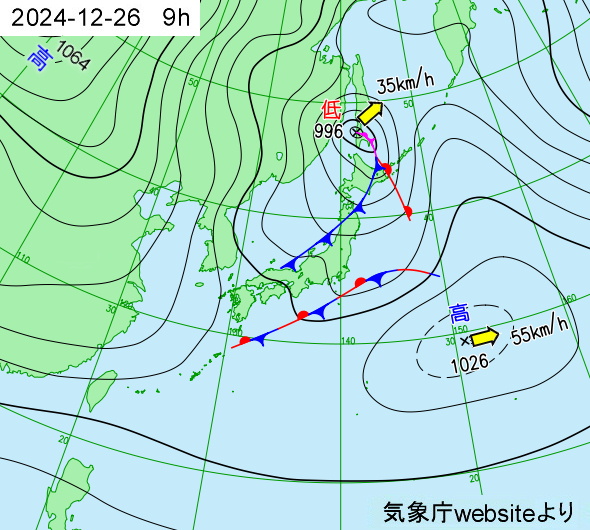

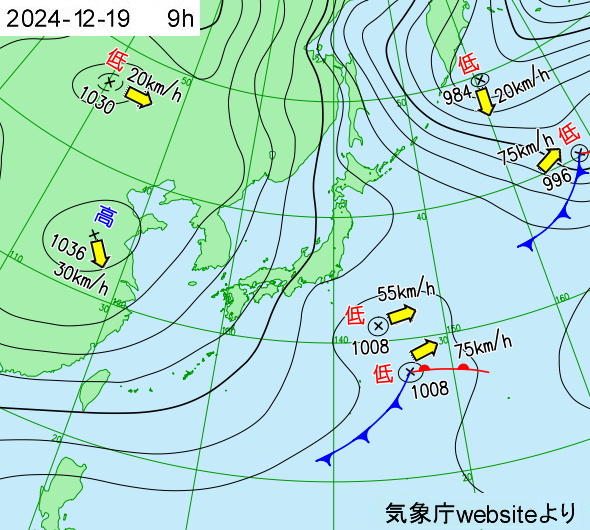

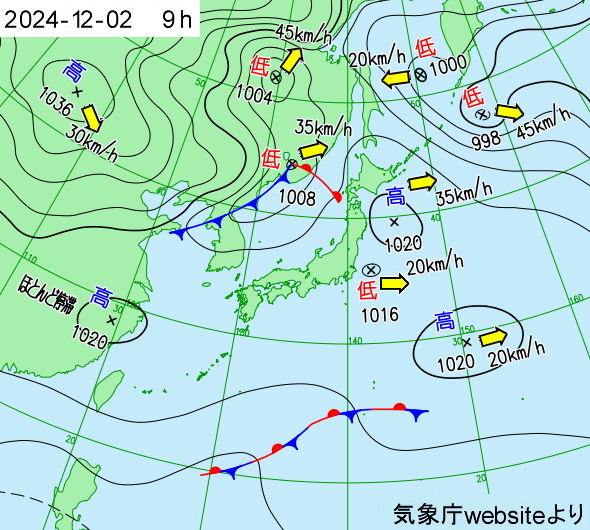

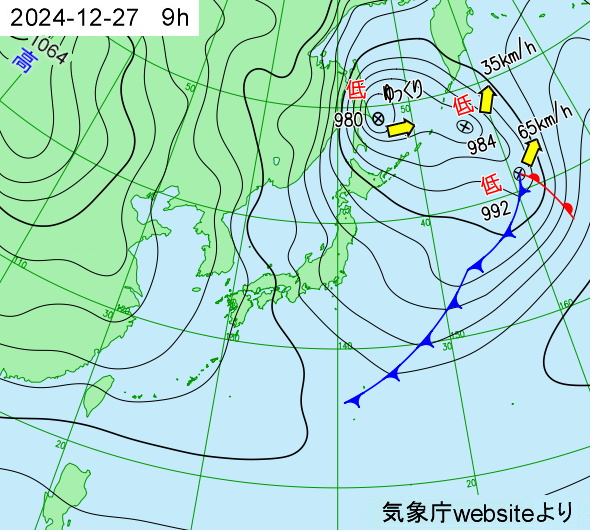

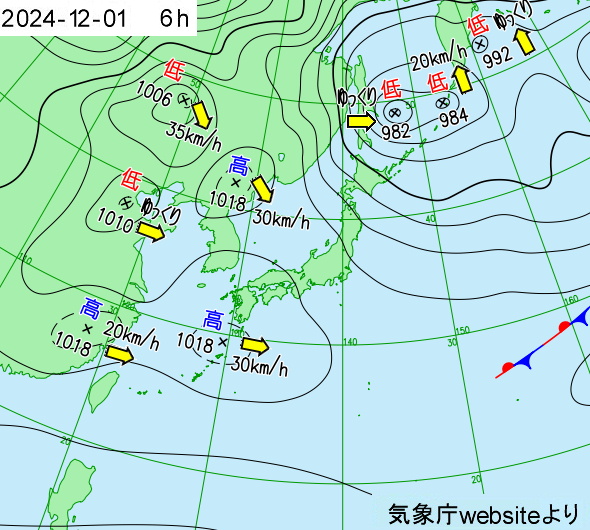

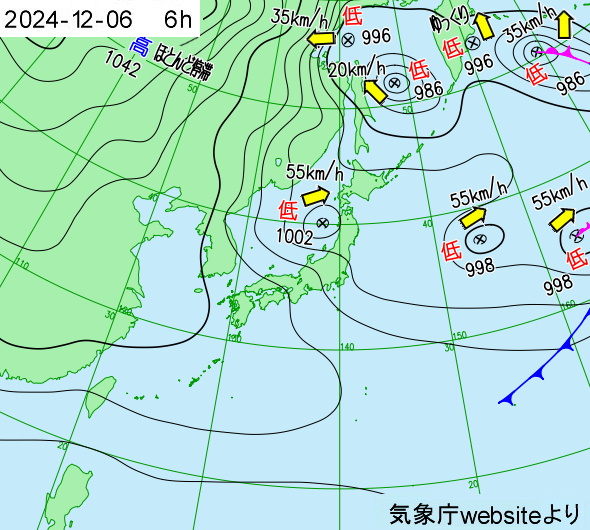

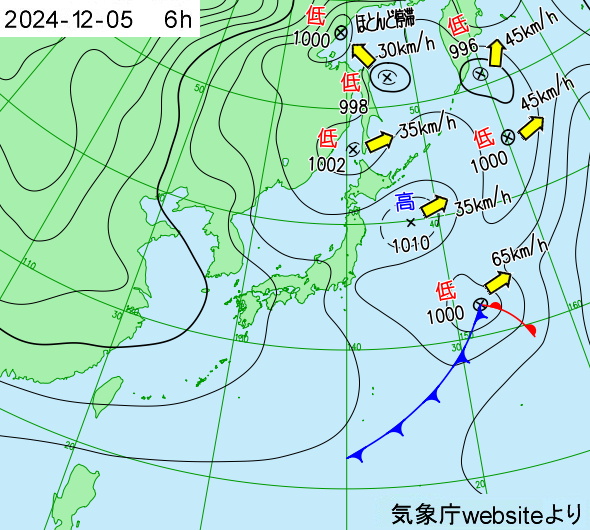

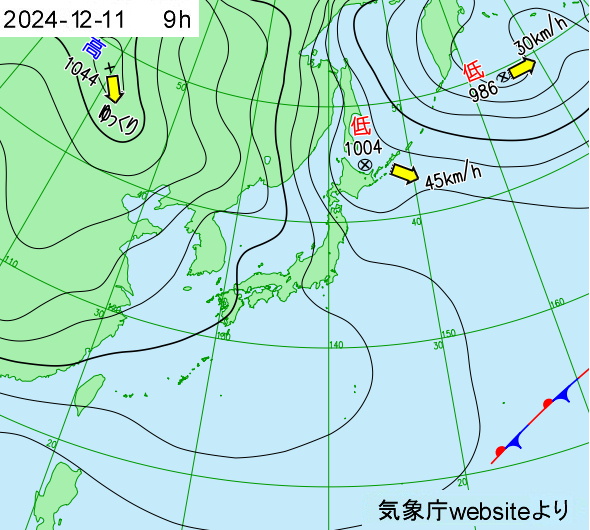

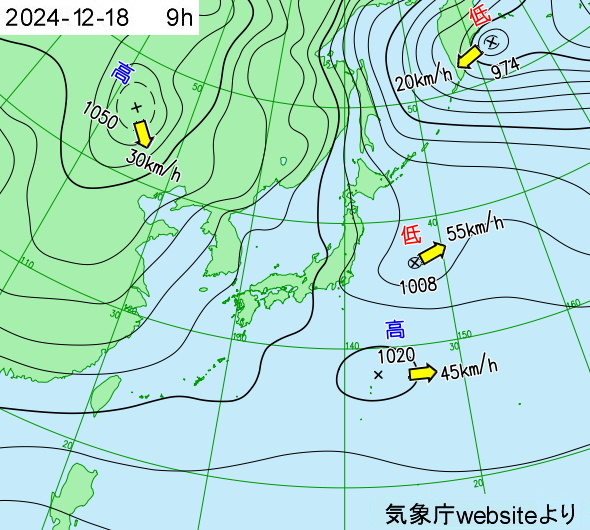

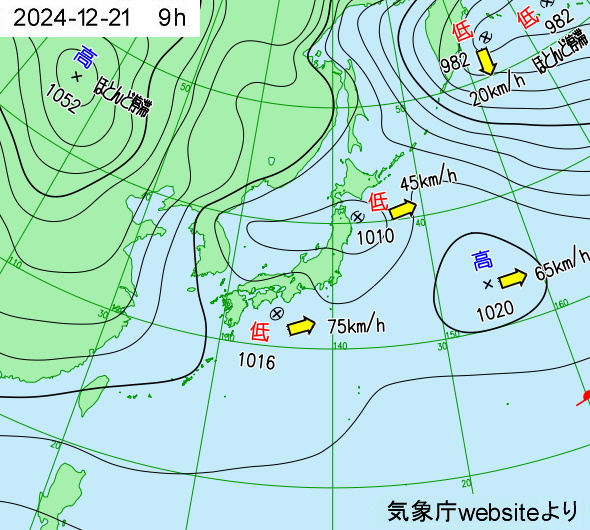

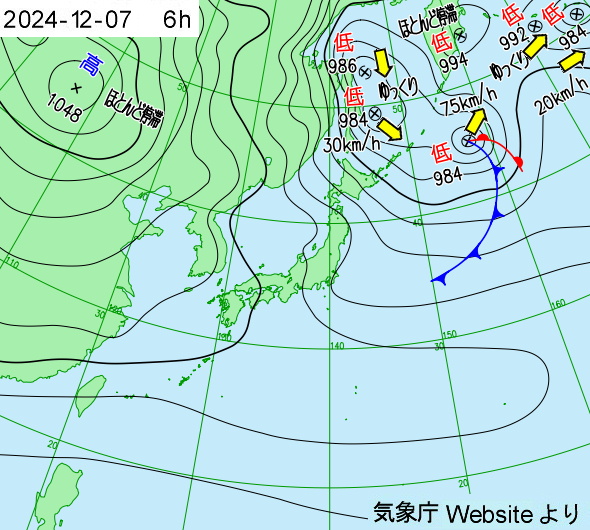

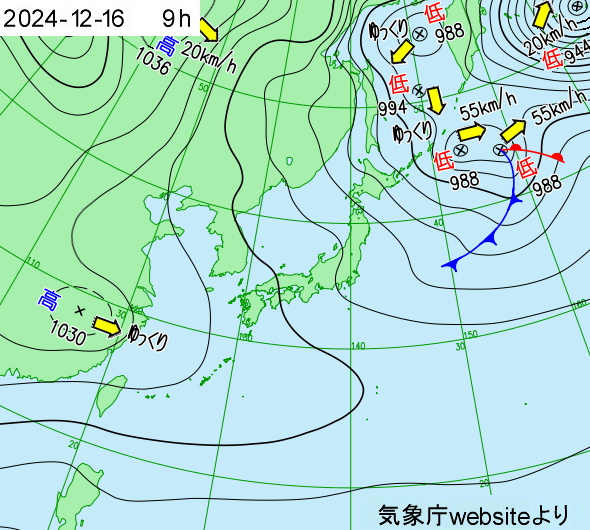

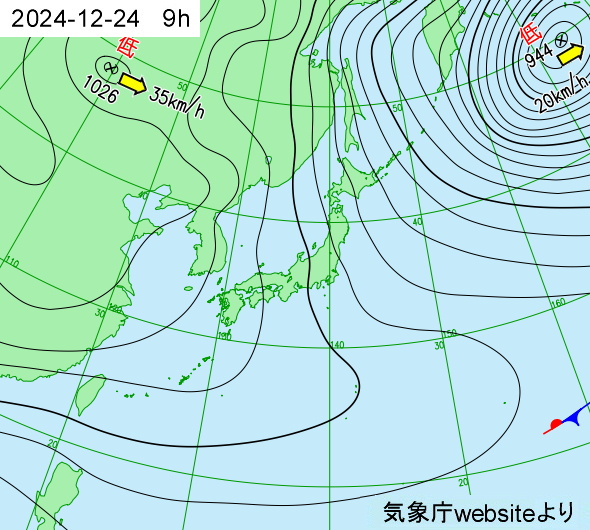

▼Weather overview
（↓クリックで気象庁天気図へ））　　　　　　　Click on the image to jump to JMA.

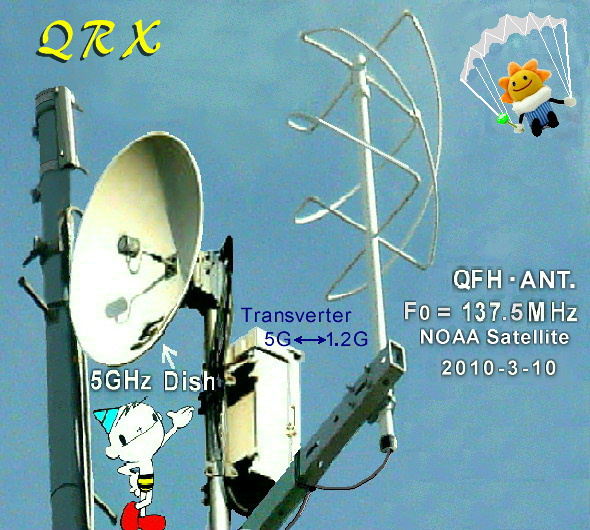

■　Handmade QFH-ANT

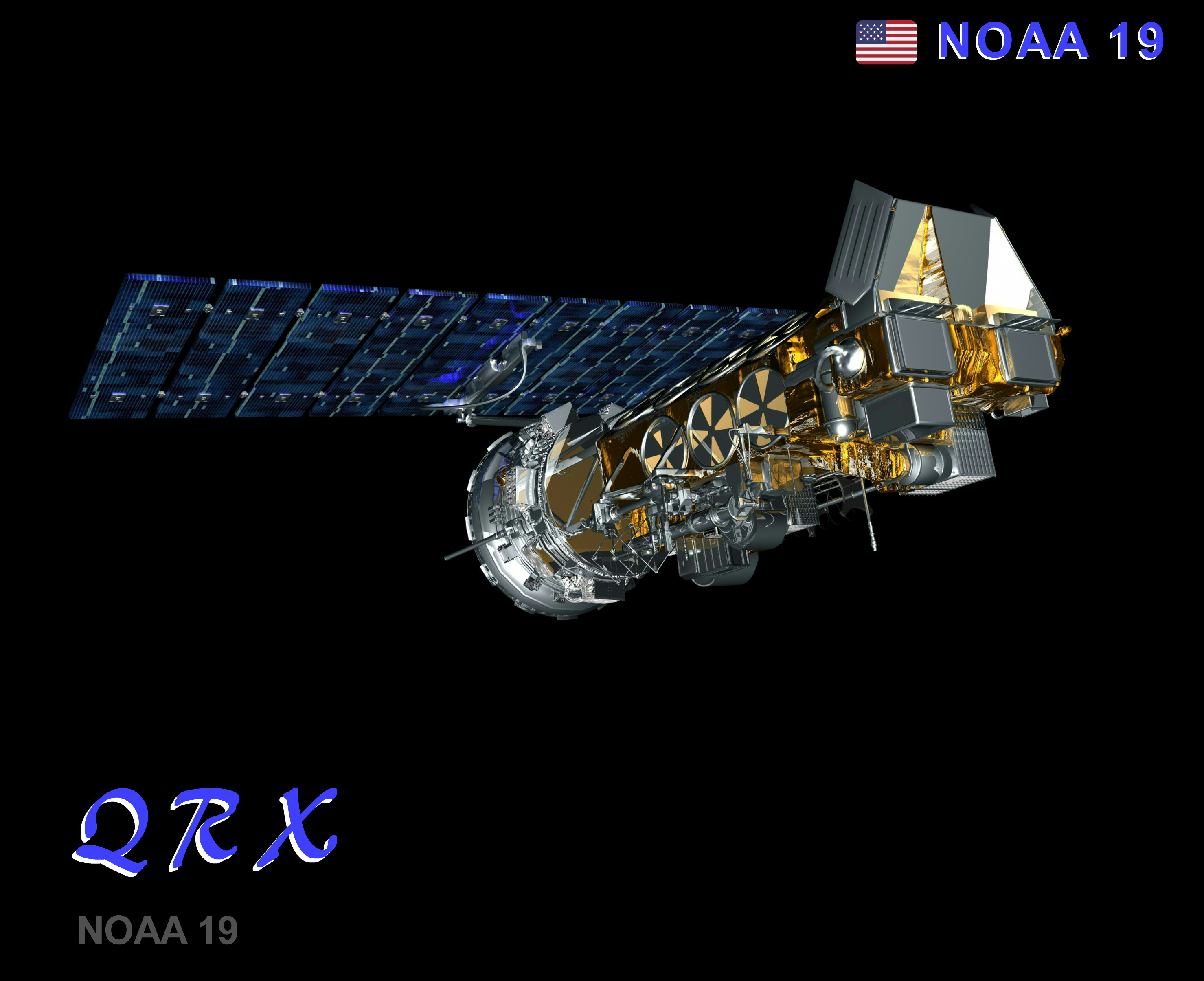

■　Today（12/01）■-QRX-■
■　参考：気象予報の時間区分用語表（気象庁発表）へ
　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　to search

　
過去のカルマン渦列
（クリック一発）
　
　2023/11/24 カルマン渦列現る！

　2023/10/17 カルマン渦列現る！

　2023/03/13 カルマン渦列現る！

　2023/03/02 カルマン渦列現る！

　2023/02/25 カルマン渦列現る！

　2023/02/21 カルマン渦列現る！

　2022/12/06 カルマン渦列現る！
　

　　　　　　　　　　　　　　　　　　　　　　　　　to search
*****END*****

　　　　　　　　　　　　　　　　　　　　↑Back Today

＊＊＊Template＊＊＊

ここから下へコピー↓
NOAA# Di EL Pass Date(Week) AOS[JST] Solar Alt.θ°Azi.θ°APT-Frq[MHz]

▼Enhancement： msa.　　　　　　　Click on the image below to enlarge.

▼Enhancement： mcir.　　　　　　　Click on the image below to enlarge.

▼Weather overview
（↓クリックで気象庁天気図へ））　　　　　　　Click on the image to jump to JMA.

■　Handmade QFH-ANT
■　Today（12/0x）■-QRX-■
■　参考：気象予報の時間区分用語表（気象庁発表）へ
　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　to search

ここまでコピー↑

Schedule

　　　　　　　　　　　　　　　　　　　　↑Back Today
気象衛星NOAA受信スケジュール 2024年11月分 [November] NOAA# Di EL Pass Date(Week) AOS[JST] Solar Alt.θ°Azi.θ°APT-Frq[MHz] 「$,*」印は、次の衛星のAOS時刻と重なるため「自動受信設定」を当該衛星のみに限定する。国民の祝日国民の祝日 ■　14日（スポーツの日）(Respect for the Aged Day) 　　気象衛星NOAA受信スケジュール 2024年11月分 [November] (霜月・しもつき) NOAA# Di EL Pass Date(Week) AOS[JST] Solar Alt.θ°Azi.θ°APT-Frq[MHz] NOAA 19 S 37° W 11-01 ( Fri ) 10:12:52 Solar 36.1°158.6°137.100 [MHz] NOAA 19 S 48° W 11-02 ( Sat ) 10:00:15 Solar 34.8°155.2°137.100 [MHz] NOAA 19 S 63° W 11-03( Sun ) 09:47:42 Solar 33.4°151.9°137.100 [MHz]　　　文化の日 NOAA 19 S 82° W 11-04 (Mon ) 09:35:10 Solar 31.9°148.8°137.100 [MHz]　　　振替休日（文化の日） NOAA 15 S 52° W 11-05 ( Tue ) 07:41:58 Solar 16.0°124.4°137.620 [MHz] NOAA 15 S 88° E 11-06 ( Wed ) 07:15:58 Solar 11.4°120.0°137.620 [MHz] NOAA 19 S 23° W 11-07 ( Thu ) 10:39:03 Solar 35.9°166.7°137.100 [MHz] NOAA 19 S 29° W 11-08 ( Fri ) 10:26:19 Solar 34.9°163.1°137.100 [MHz] NOAA 15 S 57° W 11-09 ( Sat ) 07:38:03 Solar 14.5°124.5°137.620 [MHz] NOAA 19 S 48° W 11-10 ( Sun ) 10:01:01 Solar 32.6°156.3°137.100 [MHz] NOAA 19 S 63° W 11-11 ( Mon ) 09:48:27 Solar 31.3°153.0°137.100 [MHz] NOAA 15 S 35° W 11-12 ( Tue ) 08:00:16 Solar 17.4°129.1°137.620 [MHz] NOAA 15 S 62° W 11-13 ( Wed ) 07:34:06 Solar 13.0°124.5°137.620 [MHz] NOAA 15 S 75° E 11-14 ( Thu ) 07:08:09 Solar 08.4°120.3°137.620 [MHz] NOAA 19 S 23° W 11-15 ( Fri ) 10:39:44 Solar 33.7°167.1°137.100 [MHz] NOAA 15 S 38° W 11-16 ( Sat ) 07:56:16 Solar 15.9°128.9°137.620 [MHz] NOAA 15 S 68° W 11-17 ( Sun ) 07:30:08 Solar 11.5°124.4°137.620 [MHz] NOAA 19 S 48° W 11-18 ( Mon ) 10:01:41 Solar 30.6°156.9°137.100 [MHz] NOAA 19 S 63° W 11-19 ( Tue ) 09:49:05 Solar 29.3°153.7°137.100 [MHz] NOAA 15 S 41° W 11-20 ( Wed ) 07:52:16 Solar 14.4°128.7°137.620 [MHz] NOAA 15 S 74° W 11-21 ( Thu ) 07:26:09 Solar 10.0°124.2°137.620 [MHz] NOAA 15 S 63° E 11-22 ( Fri ) 07:00:15 Solar 05.5°120.1°137.620 [MHz] NOAA 15 S 26° W 11-23 ( Sat ) 10:14:31 Solar 30.4°160.3°137.620 [MHz]　　　　勤労感謝の日 NOAA 15 S 45° W 11-24 ( Sun ) 07:48:14 Solar 13.0°128.4°137.620 [MHz] NOAA 19 S 37° W 11-25 ( Mon ) 10:15:25 Solar 30.0°160.5°137.100 [MHz] ********************************** NOAA 1x S xx° W 11-26 ( Tue ) xx:xx:xx Solar **.*°1**.*°137.100 [MHz] NOAA 1x S xx° W 11-27 ( Wed ) xx:xx:xx Solar **.*°1**.*°137.100 [MHz] NOAA 1x S xx° W 11-28 ( Thu ) xx:xx:xx Solar **.*°1**.*°137.100 [MHz] NOAA 1x S xx° W 11-29 ( Fri ) xx:xx:xx Solar **.*°1**.*°137.100 [MHz] NOAA 1x S xx° W 11-30 ( Sat ) xx:xx:xx Solar **.*°1**.*°137.100 [MHz]

-- END --

　　　　

　　　　　　　　　　　　　　　　　　　　↑Back Today

NOAA 受信システムの概要
●Software：WXtoImg version 2.10.11 Standard edition
●Summary of The NOAA Receiving System]Dongle: [RTL2832U改TCXO]　 SDR: Software Defined Radio.

R139:[ HAMTRONICS R139 rev-D ] Weather Satellite Receiver.

＝＝＝＝　以下資料　＝＝＝＝
　区　分　

参考：気象予報の時間区分用語表（気象庁発表）
　　　　　　　　　　　　　　　　　　　　↑Back Today

①　時に関する用語（気象庁）
②　天気予報の時間区分　　　（To JMA website）
　

　　　　　　　　　　　　　　　　　　　　↑Back Today

【参考】
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　to search◎下記の事例では８Element/Cross YAGI-ANTで自動追尾しました。
現在はQFH-ANT（only）です。
★気象衛星NOAA-18がとらえた長寿台風
長寿命台風／観測史上第２位、18日18時間存在。台風５号(1705)
　　　　
2017年（平成29年）７月21日に発生した台風５号。
　　　　
南鳥島付近で発生し、日本のはるか東の太平洋上を迷走しました。29日には小笠原諸島に接近し、31日には「非常に強い」台風へと勢力を強めました。

台風は、ゆっくりと九州に接近したのち、８月７日には室戸岬付近を通過し、和歌山県に上陸しました。８日には日本海へ抜け、９日午前３時に温帯低気圧となりました。

ちなみに第１位は、1986年の台風14号[8614]です。
1986年（昭61年）8月18日15時～9月6日21時、19.25日です。
南シナ海で発生し、その付近で迷走した上、中国大陸へ進行し消滅しました。

◆　受信システムの概要　◆

気象衛星NOAA(ノア)のAPTファックス電波(137MHz帯の副搬送波周波数変調[SCFM])を自動受信し、解析ソフトによりリアルタイムでカラー雲画像を作成し
表示します。安価な SDR 受信機を使用すると良いですね。

APT:Automatic Picture Transmission・・・雲画像ファックス（WFM電波）
SDR : Software Defined Radio・・・ソフトウエアラジオ (USBドングル)

解析ソフトは主に[WXtoImg Standard版]を使っています。
WXtoImgとは
WX =weather、Img= image です。[気象衛星から画像]の略です。
Freeware版、Upgrade版（Standard版、Professional版）　
このソフトは、ウェブページの自動作成もできます。
ここでは、解析画像の「日本列島付近」を切り取って、HPに掲載しています。

◆2024年12月現在運用中の衛星 Satellite　 Downlink NOAA15 → 137.6200 MHz NOAA18 → 137.9125 MHz NOAA19 → 137.1000 MHz ◆軌道要素 KEPS @ AMMon 　2Line Orbital Elements-AMAST (英・等幅 Font)←tap and jump

◆【注釈】 QRX：通信用 Q符号（しばし、お待ちください） AOS：Acquisition Of Signal （衛星が可視範囲に入り見え始める） TCA：Time of Closest Approach （NOAA衛星の至近点通過時刻） APT:Automatic Picture Transmission （雲画像ファックス）（WFM電波） GT：Ground Trace （飛翔軌跡の地上投影） ◆　太陽の「仰角、方位角」は国立天文台HPで算出しました。暦計算室 > 暦象年表>太陽系天体の高度と方位 ←tap and jump ●「天気図」と「天気概況」は [日本気象協会HP] を参考に作成しています。 NOAA雲画像解釈の【ヒント】として、お役立てください。詳しくは、tenki.jp[日本気象協会HP] をご覧ください。

【備忘録】　　　　　　　　　　　　　　　　to search

◆WXtoImg→Text Options→True Type Font の書体変更。
受信画面へのオーバーレイ機能で使用する書体（フォント）を変更しました。
（注意）WXtoImgのFreeware版では使えない機能です。

●オリジナルのフォントの視認性が悪いため、瞬時に認識しやすく可視性の高い「ゴシック体(Gothic)」に変更しました。
>
sample
Text overlay 1:
（注）%付き符号は、自動表示の指定符号です。
fontsize=28,%N
fontsize=22,Creation Time: %@%Y-%m-%d %H:%M JST
fontsize=18,Max EL / Az : %E / %^, Pass : %z-st side
fontsize=16,Dir : %D, APT : %r0 MHz
fontsize=16,Channel : %C
fontsize=12,---- Observer ----
fontsize=16,Recv : R139, Ant : QFH
fontsize=16,Software : WXtoImg
fontsize=16,Enhancement : %e
※Creation Time:とは画像自動作成開始日時 ≠Pass Start Time。
表示例（上記指定の結果）

●PC にプリインストールされているフォントを使いました。
フォント名
事例「AR Gothic1 Extra 特太」

●ファイル名の入力（記入）はルートディレクトリを含めてください。
記入例　C:\Windows\Fonts\PHEI00E.TTF

Windows PCに登録されているフォントの確認方法 ←tap and jump

◆　太陽の「仰角、方位角」は国立天文台HPで算出しました。
暦計算室 > 暦象年表>太陽系天体の高度と方位 ←tap and jump

今日の雲画像2022／12へ

to search

はれるんの天気予報はよくあたる！

気象庁マスコットキャラクター
★はれるんグッズショップ
　気象業務支援センター　　←tap and jump
◆身長２７ｃｍ（大）　　　　　　＠1,320円（税込み）
◆身長１２ｃｍ（小）　　　　　　　＠660円（税込み）
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　to searchはれるんは、「太陽」「雲」「雨」など「地球」をイメージすることのできるキャラクターです。
災害のない、調和のとれた地球への祈りを奏でる緑のタクトを手に持っています。

← to Home

－comment－
WXtoImgの画像増強処理
（ Enhancement：）
【疑似カラーの処理概要】
　
ｍｓａ　multi spectral analysis (NOAA-# 2-4)
多重波長解析は、NOAAチャンネル2画像とチャンネル4画像の分析に基づき
どの領域が雲や地表か海かを判断します。
その結果、鮮明な疑似色画像を表示します。
疑似色を付ける機能が、[Options]の [Image and Movie Options...] にあります。
この増強は調色(パレット)を使いません。また、温度表示は一般化されたものではありません。

ｍｃｉｒ　map colour IR (NOAA)
海を青色に、地表を緑色にするために、NOAAセンサ4の赤外線画像を使います。
高い雲は白く、低い雲は灰色に、地表と海を有色にし雲を明るく見せます。
しかし、地表と海及び低い雲の区別は難しいかもしれません。
暗い色は、より暖かい部分を示します。（赤外線：英語 Infrared ,表記：IR）

to search
