★ はじめに ★
★ 「しぶんぎ座流星群」 ２０１４． １． ４ 明け方 ４ 時ごろ。
ここ数年間内で、眼視、電波ともに最高条件で観測できます。
（流星と流れ星は全く同じものです。流星は専門用語ですね）
流星エコーを聞くだけならば、アンテナと無線機が揃えばOKです。
十数年ぶりに、流星エコーを聞いてみようと思い立ちました。
そこで、流星エコー用受信アンテナを緊急整備しましたので紹介します。 （ 受信機は IC-R8500 広帯域受信機 ）
★ 詳しくは、検索サイトで「流星電波観測」と入力すれば、非常に多くの解説資料が検索できます。
★ この記事の最下段にもWebsiteを紹介してあります。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
今回は、十数年前に使っていました「4el－HB9CV」を撤去してしまったので、急きょ、「2el－HB9CV」を製作し
常設（固定設備）としました。
「2el－HB9CV」は、あまり指向性が強くないので、観測面積を稼ぐ上で有効です。（半値角≒７０°）
簡便さと費用抑制のため市販のHam用アンテナを改造しました
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
◆【流星電波観測】の方法は、HRO（Ham Radio Observation）方式です。
この方式は、福井県鯖江市にある 「 国立福井高専 」 構内から天頂に向け発射された電波が、流星で反射してくるのを
受信する観測方法です。この反射電波を「流星エコー」と呼びます。
送信電波は24時間常時発射され、その周波数はアマチュア無線用５０MHｚ帯（53.750MHz、出力50W、JA9YDB）です。
流星エコーの受信は、受信機周波数をUSBモードで送信周波数よりも、800Hz 低い 53.7492 MHzに合わせます。
すると【 送信周波数－受信周波数＝800Hz 】となり、受信機のスピーカーから「ポー」という心地よい音が聞こえます。
この音は、一瞬ですので注意深く聴くことがポイントです。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
さて、前書きが長くなりました。この辺で本題に入ります。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
【１】 アマチュア無線用５０MHｚ帯アンテナを改造使用
 |
◆市販のアマチュア無線用アンテナを使う のが最も簡単です。 今回は、費用抑制のため安価な物を購入 しました。 Point ! 流星エコー観測用に・・・・・・、 エレメントを短縮加工しました。 COMET 社製品 ： CA-52HB （2el－HB9CV Type） 耐 風 速 ： 瞬間最大風速 30 [m/s] アンテナ本体質量： 約 910 [ g ] 実売価格(2013年)： 約 8,600 円 |
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
【２】 CA-52HB（2el－HB9CV Type）の詳細（Manual）
↓ 新規に購入したアンテナのマニュアルです。
 |

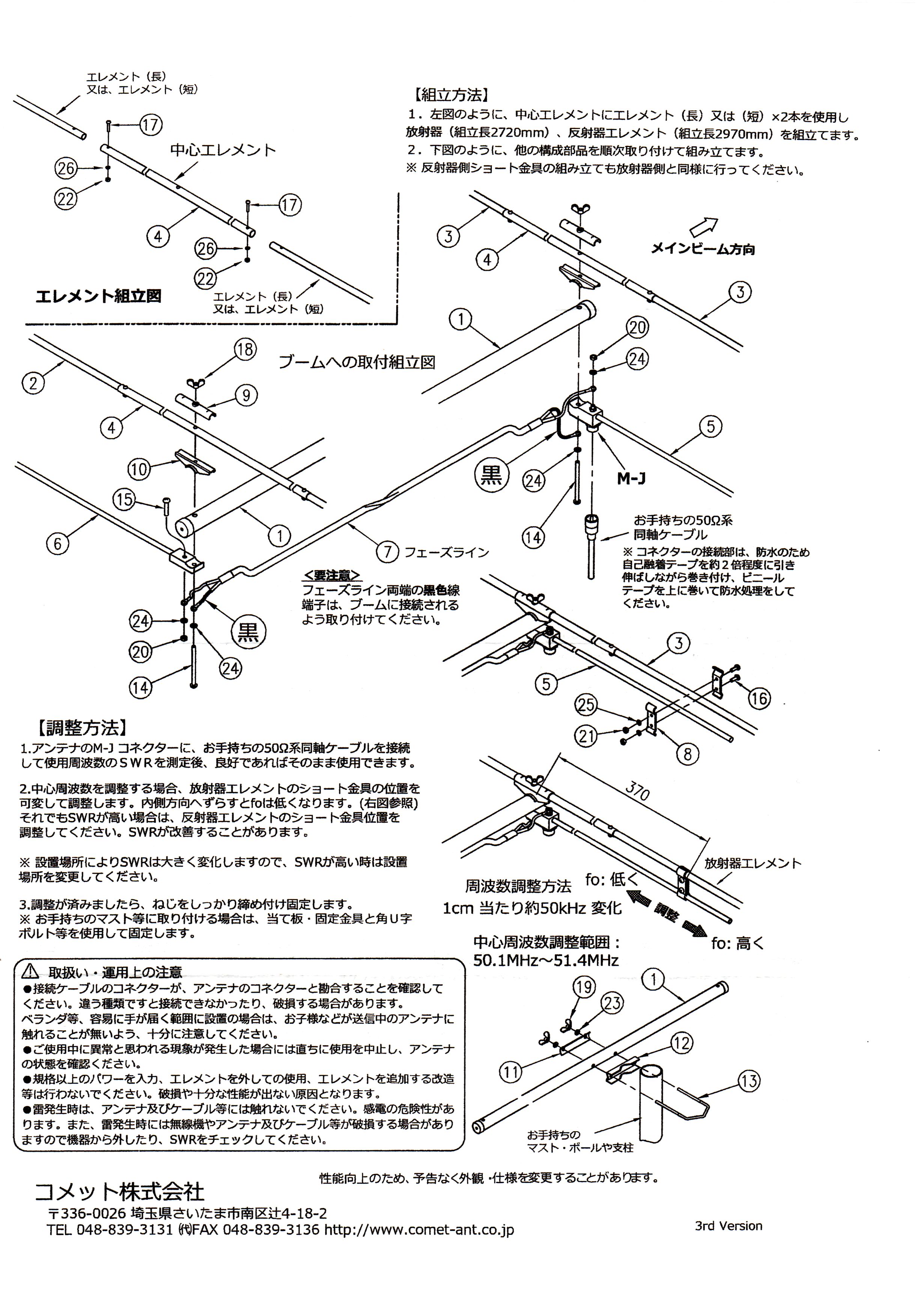

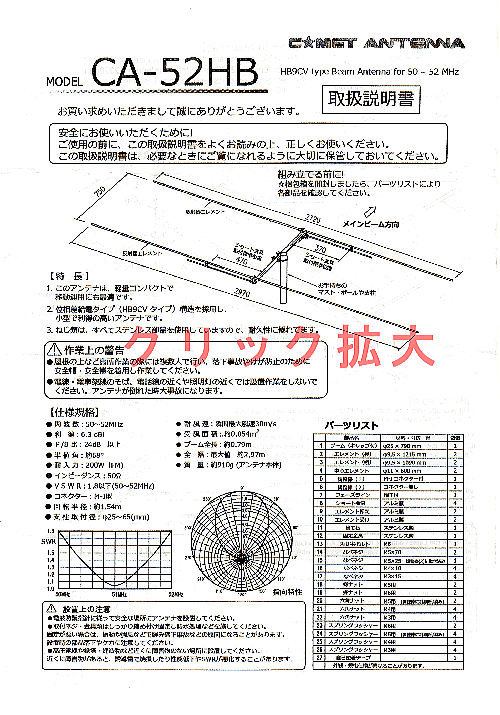

画像をクリックすれば拡大図が表示されます。 サイズが大きいのでパソコンによっては、時間がかかる 場合があります。 開いたら、もう一度クリック一発でさらに拡大。。。 |
 |

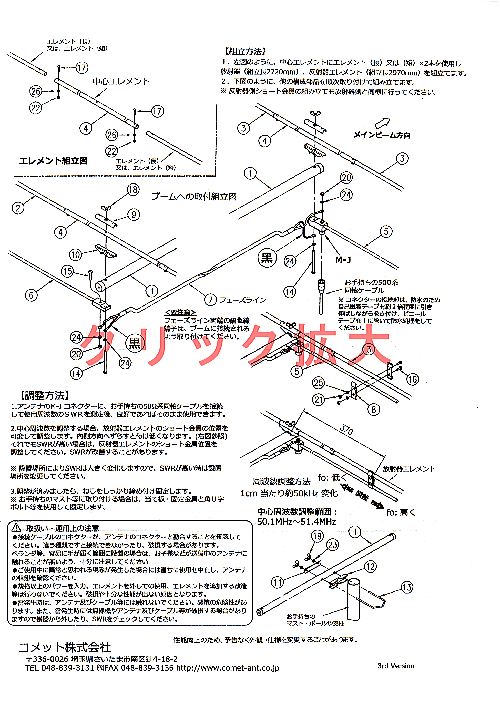

画像をクリックすれば拡大図が表示されます。 サイズが大きいのでパソコンによっては、時間がかかる 場合があります。 開いたら、もう一度クリック一発でさらに拡大。。。 |
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
【３】 CA-52HBアンテナの同調周波数の調整
同調周波数をHRO流星エコー受信用に調整します。
このCA-52HBは、51.00MHzに同調するようエレメント寸法が作られていますので、53.750MHz用に改造します。
この改造寸法データは、「流星電波観測ガイドブック」（絶版）CQ Ham Radio 増刊 [2002年10月1日発行] P.７６
JH0UTC（永井氏）の試作例を参考にさせていただきました。
最終調整は、設置場所によりVSWR値を53.750MHzで最小にすればOKです。
 |

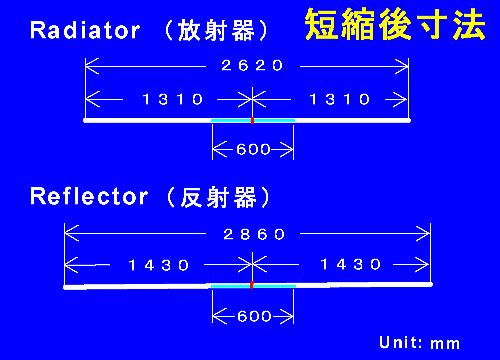

左図は改造後寸法 （設置場所により調整すると更に良い） VSWR値の調整は、Radiator側のショート ブラケットの移動により行います。 左図では４２０mmですが、外側に移動 すると周波数が高くなります。 （１ｃｍ当たり約５０ｋHz変化します）。 それでも、VSWR値が下がらない場合は 反射器側のショートブラケットで調整します。 |
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
【４】 改造工作の詳細・・・超簡単１０分もあれば終わります
 |

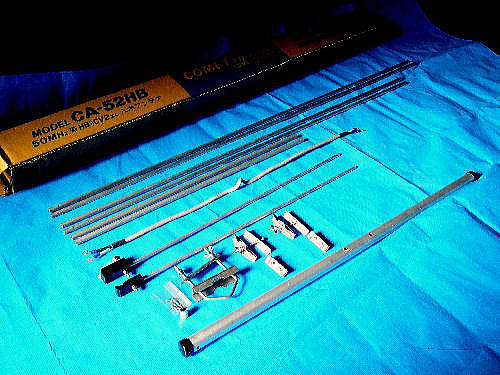

梱包箱の片端を開封しパーツリストにより、 各部品を確認します。 開封は箱の片側だけで良く、エレメントなどを 引き出します。 スプリング座金以外は、アルミまたはステンレス 材です。 梱包箱は、移動運用の際・・運搬箱に使えます ので保管します。 |
 |

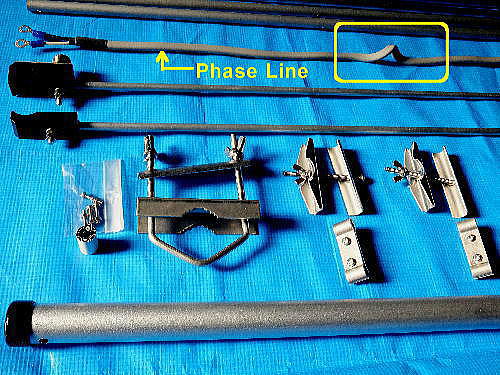

◆写真上段に見える屋内配線用電線（端子付き）は 中央部で捻れて反転していますが、このままにして ください。 この部品は「フェーズライン（Phase-Line）」と呼び 位相差給電方式アンテナの重要部品です。 |
 |

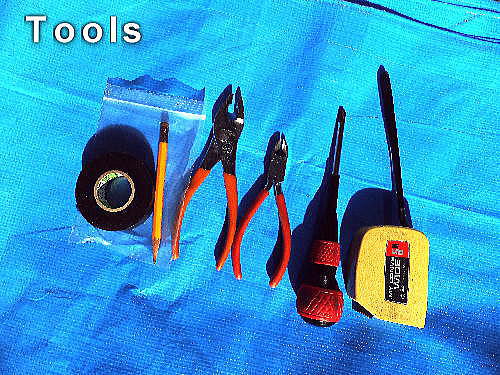

◆さて、エレメントの「短縮加工」作業です。 工具類は、普段の工具があれば大丈夫です。 ドライバーはN0.1（太い方）です。 |
 |
◆エレメントは、Radiato（放射器）、Reflector （反射器）共に 短縮加工します。 （加工作業はこれだけです） 今回は中央エレメントの中に挿入する方法です。 （ 両端を切断しても良いでしょう ） 中心エレメント（水色）長は、変更しません（ 600 mm ） |
 |

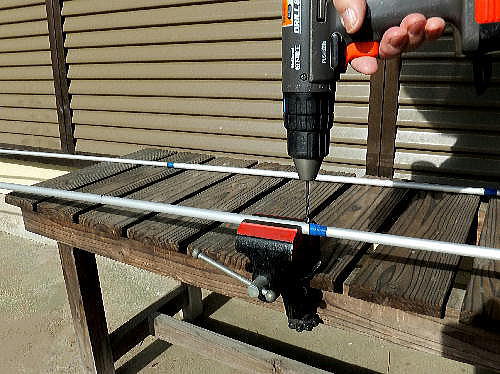

◆エレメントの短縮加工法 規定の短縮寸法に挿入したら、ビニルテープで 仮止めします。 中央エレメントの既存の3mmビス穴をガイドに 貫通穴(注)をあけます。 これにビスを通して止めます。 Point ! この時、一気に片方から穴を明けると失敗します。 センターELにはビス穴が明いています。 パイプ（エレメント）を裏返しして、その穴をガイドに ドリルの歯を当てます。 四ヶ所×２回＝計８回で加工完了です。 ◆四ヶ所の「穴開け加工」が終われば・・・・組立です。 |
 |

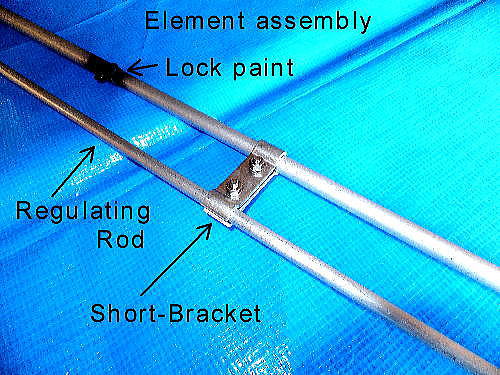

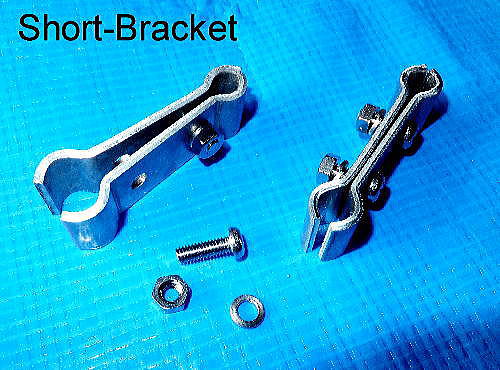

※ エレメントと調整用ロッドの短絡金具 ※ ◆エレメントの組み立て ショート金具（Short Bracket）は、下の写真のように 片方のビスを外して置けば、容易に取り付けられます。 バラしてしまうと、面倒です。 （ビスの長さが短めなので） |
 |
◆エレメントの接合部分はナットの緩み防止のため ペイントまたは自己融着テープを巻き付けます。 |
 |

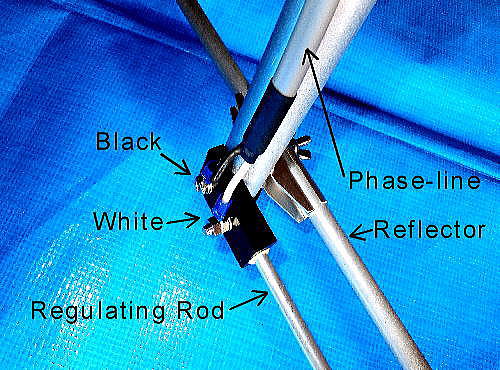

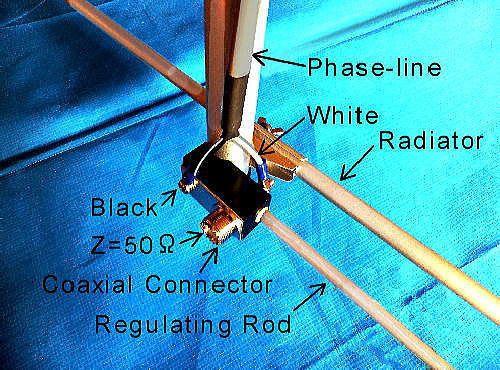

◆放射器（Radiator）側の組み立て ここでは、フェーズラインの黒線端子はブームに 接続されるよう取り付けます。（重要） 調整棒は、同軸コネクター付きを使います。 |
 |
◆反射器（Reflector）側の組み立て ここでも、フェーズラインの黒線端子はブームに 接続されるよう取り付けます。（重要） 調整棒は、同軸コネクター無しを使います。 |
 |

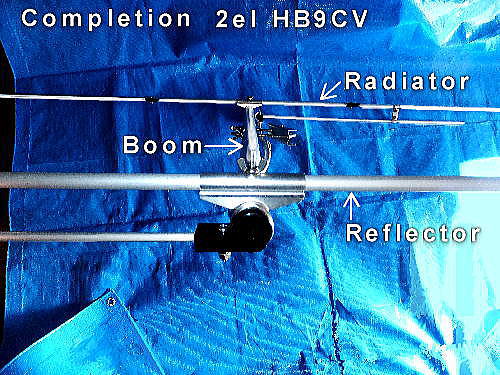

◆組み立てが完了しました。 Point ! 各部のネジ締め付けを もう一度点検します。 ◆マストに取り付ける前に、同軸ケーブルを 付けます。 私の場合アンテナ付近は、5D-2V≒５ｍ これに8D-2V≒15mを繋いで受信機まで 引き込みました。（遊休ケーブル使用） |
 |

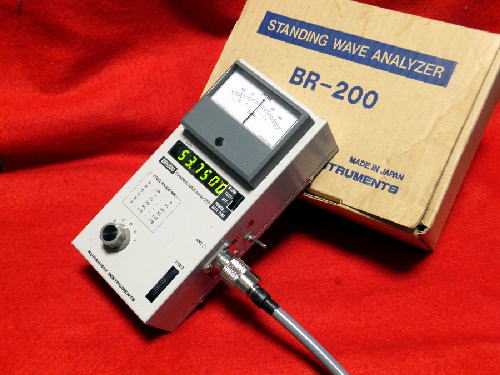

◆マスト取付後の共振周波数測定 当初設定の寸法のままで下記の通り★Good ! ５３.７５０ MHｚ ： VSWR＝１：１.１ Z = 51 Ω なお、上記の他に 51.1０MHz 付近にも共振点が ありました。（設置環境で変わりますので参考まで） 測定器はＫｕｒａｎｉｓｉ製 Standing Wave Analyzer ＢＲ－２００を使いました。 |
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
【５】 アンテナの設置 （ CA-52HB改造後 ）
 |
◆マストに設置した写真です。 [ 屋上設置、地上≒12m ] （上のパラボラは5.6GHz帯用です） 我が家から鯖江市は、方位角２５７°で 距離は約３５０ｋｍになります。 ＨＲＯのホームページの説明通り、アンテナ ビームは水平に設置しました。 （若干、仰角を付けた方が良いかも？） HROは約20年前から受信してましたから 簡単に設置完了。。。 |

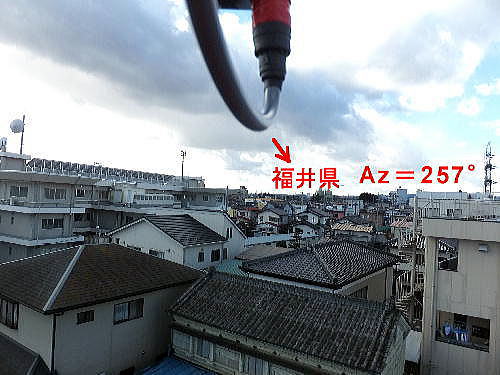

◆ アンテナを「 福井県 鯖江市 」に向ける。（方位磁石使用）
① 地形図、カシミール３Ｄ、Googie Earth などで真北を基準 とした「鯖江市の方位角」を調べます。
● 我が家（ HROのアンテナ位置 ）では・・・ ２６４°３０′００″ （２６４．５°）
② 次に、磁北を基準とした鯖江市の方位角を計算（引き算）
我が家の西偏は、７°３０′００″（７．５°） よって ２６４．５－７．５°＝２５７° であることがわかります。
③ 最終的には・・・方位磁針を磁北に合わせ、そのまま磁石目盛の２５７°に アンテナ方向を向け固定しました。
※ 現実は、これほどの正確さは必要ありませんが・・・ 物の道理というものでしょうか？
詳しくは 「簡単！コンパス使ってパラボラ向ける」 ←クリック一発 をご参照ください。
 |
◆鯖江市は約３５０ｋｍ彼方です。 |
 |

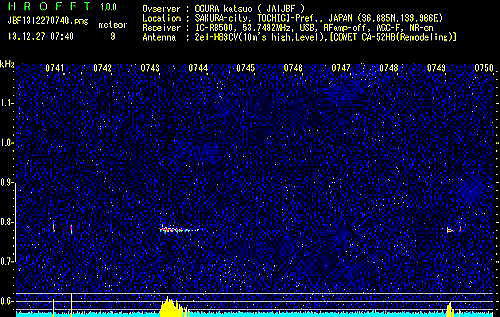

◆ 設置完了後の受信テスト 取りあえず、散在流星エコー？が受かっている ので、アンテナとしては動作しているようです。 ← 2013/12/27 07:40 JST |
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
【６】 RHO 関係 Software
※ フリーウェア （Websiteから入手可能） ※
－－－－－－－－－－－－－－－－－－－－－－－
★ MROFFT ★ ←クリック一発
http://nap.dip.jp/michi/meteor/mrofft/index.html
流星エコー音声を画像ファイルにして記録するソフト
－－－－－－－－－－－－－－－－－－－－－－－
★ spec-recorder ★ ←クリック一発
http://sourceforge.jp/projects/spec-recorder/
流星エコー音声を画像ファイルにして記録するソフト
－－－－－－－－－－－－－－－－－－－－－－－
★ 流星の電波観測 ★ ←クリック一発
http://nap.dip.jp/~michi/meteor/index.html
－－－－－－－－－－－－－－－－－－－－－－－
HROView (Ver.2.11b、2003.12.12版) ←クリック一発
HROFFT＆MROFFTの画像をチェック＆集計するのに便利なソフト
http://nap.dip.jp/~michi/meteor/hroview2/index.html
－－－－－－－－－－－－－－－－－－－－－－－
HROReport (Test Version Ver.0.11、2003.01.20版) ←クリック一発
HROViewの出力ファイルをチェック＆まとめるソフト
http://nap.dip.jp/~michi/meteor/hroreport/index.html
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
【７】 参考資料と参考 Website
 |
書 籍 類 ◆ CQ出版社 ★流星電波観測ガイドブック 2002.10.01 発行 （◆絶版◆） 手持ち品 |
 |
上記 「流星電波観測ガイドブック」（絶版）の 付属CD-ROM |
 |

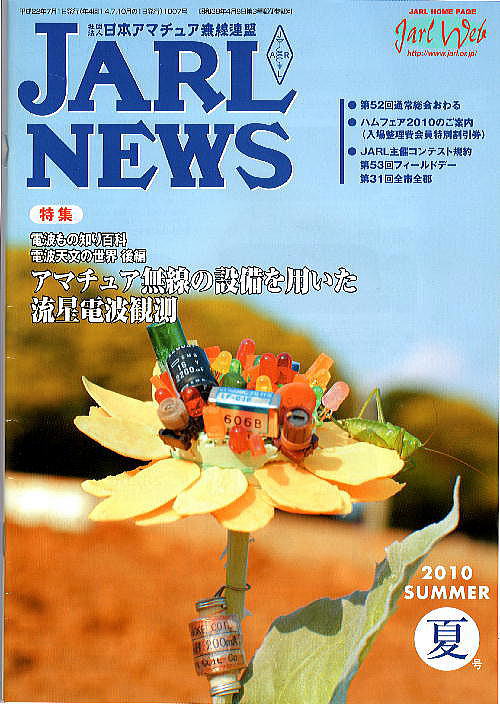

◆ JARL NEWS 2010年 夏号 （日本アマチュア無線連盟） 「アマチュア無線の設備を用いた流星電波観測」 （P.55～P.62 著者：JO1BOZ 臼居氏） |
◆参考ウエブサイト
◆ JARL技術研究所のWebsiteです。
宇宙の電波を キャッチしてみよう - JARL ←クリック一発
◆ 非常に情報量のあるWebsiteです。★Good !ですね
流星電波観測国際プロジェクト ←クリック一発
◆ 観測方法のていねいな解説と観測結果の詳細情報
八王子流星電波観望所へようこそ ←クリック一発
◆ アストロアーツ 流星観測のすすめ
流星電波観測 ←クリック一発
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
【８】 なつかしの 「 しし座流星雨 」 エコー受信画像 （参考まで）
 |
◆画像は、JST 2001年11月19日 02時00分～ の記録です。 2001年に日本を含むアジアで1時間あたり 2,000個の大出現を見せました。 火球が多く、とても見応えのある流星雨 でしたね。 大出現で「観測画面」が埋め尽くされました。 |
 |
◆一年後、JST 2002年11月13日 06時50分～ の記録です。 |
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
◆ IC-R8500広帯域受信機
 |
|
◆QSL CARD （１９８０年）◆
 |
★FATHER OF THE HB9CV-BEAM AND SWISS QUAD ANTENNA |
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
